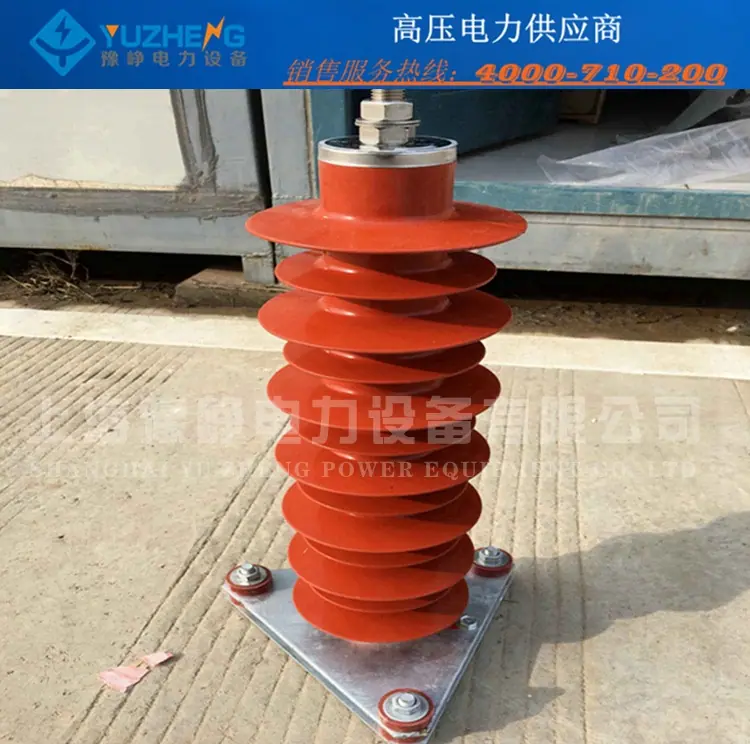

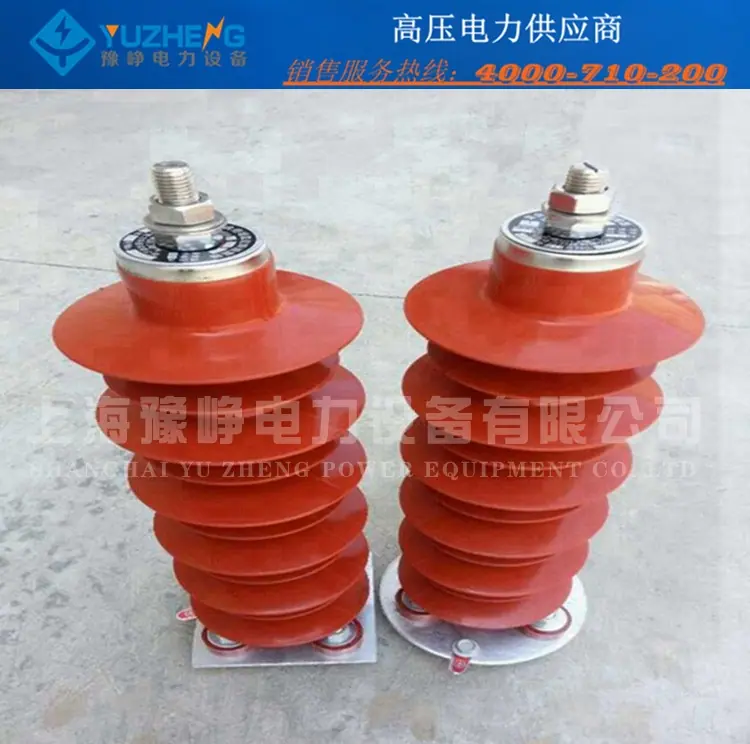

Hy5Wr-51/134Q Para-raios Totalmente Isolado de 35Kv com Óxido de Zinco para Proteção de Contêiner de Bateria

I. Visão geral

Protetores contra surtos de óxido metálico são produtos de alta tecnologia dos anos 1990 internacionalmente. Eles adotam volt não linear-O elemento resistor de óxido de zinco possui excelentes características não lineares, portanto suas características de proteção sob tensão de impulso, tensão de impulso de raio e tensão de impulso de manobra são muito melhoradas em comparação com os para-raios de carbeto de silício tradicionais. Em particular, o elemento resistor de óxido de zinco tem boas características de resposta a impulsos, sem atraso para tensão de frente rápida, baixa tensão residual durante a manobra e sem dispersão de descarga, etc. Isso supera as deficiências inerentes dos para-raios de carbeto de silício, como alta tensão de descarga de impulso causada pelo atraso de descarga para tensão de frente rápida e alta tensão de descarga de impulso de manobra causada pela grande dispersão da descarga de impulso de manobra. Assim, a margem de proteção sob tensão de impulso, tensão de impulso de raio e tensão de impulso de manobra é muito aumentada. Além disso, em termos de coordenação de isolamento, as margens de proteção para tensão de frente rápida, tensão de impulso de raio e tensão de impulso de manobra podem ser tornadas quase consistentes, proporcionando assim proteção ideal para equipamentos elétricos e melhorando ainda mais a confiabilidade da proteção. Os para-raios de óxido de zinco também têm a capacidade de absorver sobretensões de raio, sobretensões de manobra e sobretensões transientes de frequência de rede.
O DPS de óxido de zinco metálico com jaqueta composta é um produto de alta tecnologia dos anos 1990 internacionalmente. Adota moldagem completa em borracha de silicone, possui bom desempenho de vedação, excelente desempenho à prova de explosão, é resistente à poluição e não requer limpeza, e pode reduzir o flashover úmido em clima de neblina, é resistente à erosão elétrica e ao envelhecimento, tem volume pequeno e peso leve, é resistente a colisões e é fácil de instalar e manter. É o produto atualizado dos DPS de bucha de porcelana.
2. Normas Técnicas

Os padrões para produção de produtos são GB11032-2000 (equivalente a IEC60099-4:1991) "Para-raios de óxido metálico sem folga para CA" e JB/T8952-2005 "Para-raios de óxido metálico sem folga para sistemas de CA".
3. Ambiente de uso

1.A temperatura ambiente é —40℃~+40℃；
2.A altitude não deverá exceder 2.000m;
3.A frequência de energia é 48Hz~62Hz;
4.Velocidade máxima do vento não superior a 35m/s;
5.Áreas com intensidade de terremoto de 7 graus ou menos.
A tensão aplicada por um longo período não excede sua tensão máxima de operação contínua.
4. Características do produto

1.Tamanho pequeno, peso leve, resistência a colisões, sem perdas por colisão durante o transporte, instalação flexível, especialmente adequado para uso em armários de distribuição;
2.Estrutura especial, moldada integralmente, sem espaço de ar, bom desempenho de vedação, à prova de umidade e à prova de explosão;
3.Grande distância de fuga, bom desempenho de aumento de água, forte resistência à poluição, desempenho estável e operação e manutenção reduzidas;
4.Chip resistor de óxido de zinco com fórmula única, alta capacidade, baixo vazamento;
5.A tensão de referência DC real, a capacidade de corrente de onda quadrada e a capacidade de suportar alta corrente são todas superiores aos padrões nacionais.
V. Descrição do Modelo do Produto

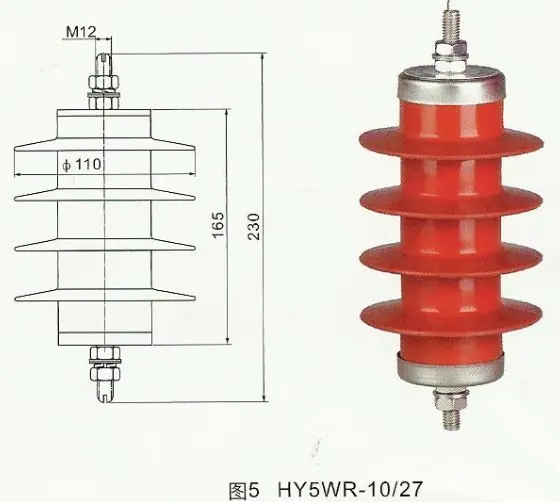

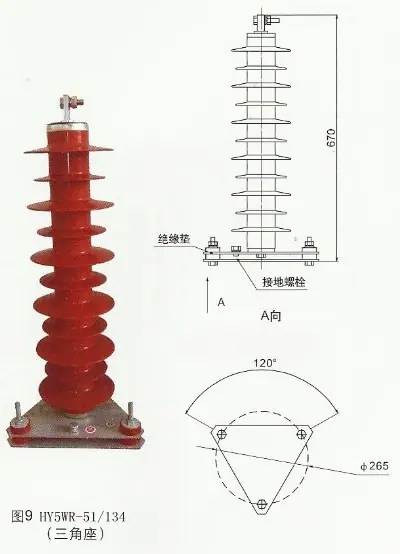

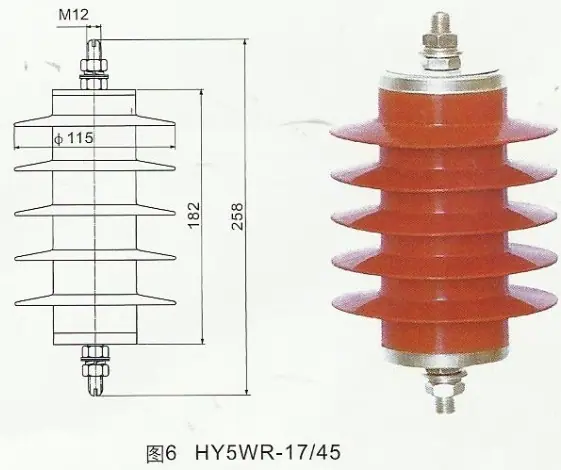

Seis, Dimensões Externas e Dimensões de Instalação

Proteção de supressores de surto de banco de capacitores: Usados para limitar os perigos de sobretensão gerados por chaves a vácuo e chaves a óleo mínimo durante a operação em bancos de capacitores paralelos, protegendo o banco de capacitores contra danos e absorvendo a energia da sobretensão.

Observação“*"""Para alta capacidade de condução de corrente de onda quadrada.""""""
