O guincho de despacho JD-4.0 é usado principalmente para tração e outros trabalhos auxiliares de manuseio em subsolo de mina de carvão ou outras galerias com um ângulo de inclinação inferior a 30°, e também pode ser usado para agrupar altamente vagonetas de mina na estação de carregamento da frente longa ou da frente de desenvolvimento. O motor do guincho de despacho JD-4.0 tem desempenho à prova de explosão. Outros equipamentos elétricos de suporte devem ser fornecidos pelo usuário, mas produtos com um "Certificado de Marca de Segurança para Produtos de Mineração" válido devem ser selecionados para serem adequados para uso em minas com riscos de explosão de gás (metano) e poeira de carvão.

Modelo: Guincho de despacho JD-4.0;

J —— Tipo de vento;

D —— guincho de despacho;

4.0——Tensão estática do cabo de aço externo, 40kN.

A temperatura ambiente é de -10℃~+40℃;

A humidade relativa do ambiente não deve exceder 95% (+25°C);

Altitude abaixo de 2000 metros.

O metano, o pó de carvão, o sulfeto de hidrogênio e o dióxido de carbono no ar circundante não devem exceder o conteúdo seguro especificado no Regulamento de Segurança de Minas de Carvão.

Modelo JD-4

Tamanho de laminação (diâmetro × largura) mm φ580 × 600

Capacidade m ≥650m

Diâmetro do cabo de aço mm 22

Tensão estática máxima do cabo de aço externo kN 40

Velocidade do cabo de aço externo m/s ≥1,50

Relação de transmissão I 26,66

motor elétrico

Modelo YBK2-280M -6

Potência kw 55

Voltagem V 380/660

Velocidade R/min 980

Peso do guincho kg 3800

Dimensões (comprimento × largura × altura) mm 2850 × 1965 × 1425

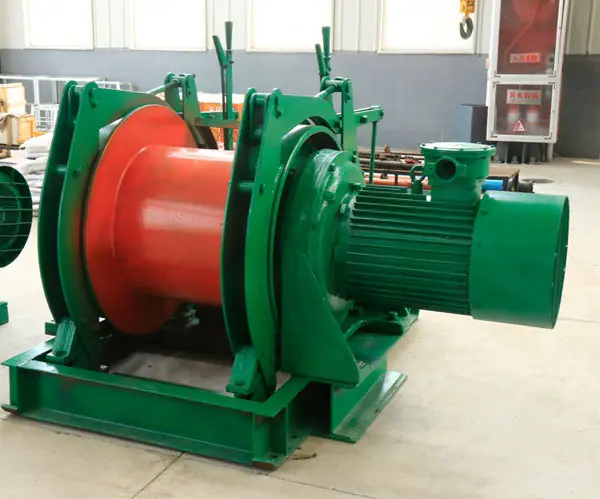

O guincho de despacho JD-4.0 consiste em um motor elétrico, um dispositivo de tambor, um dispositivo de freio, um dispositivo indicador de profundidade, uma base, uma capa protetora, um assento e outros componentes.

O guincho de despacho JD-4.0 completa a desaceleração e a transmissão do guincho por meio de um sistema de engrenagem planetária de dois estágios e um mecanismo flutuante. O tambor do guincho pode ser girado para frente, revertido e parado controlando a rotação para frente e para trás do motor e manipulando os diferentes estados de frenagem dos dois freios, realizando assim os três estados de trabalho de tração, abaixamento e parada de objetos pesados. O indicador de profundidade aciona a rotação do parafuso de avanço conectado ao indicador por meio do engrenamento da engrenagem do indicador e da engrenagem interna no tambor para atingir o propósito de exibir a profundidade. Todas as peças giratórias dentro do guincho usam rolamentos, que são flexíveis na operação.
