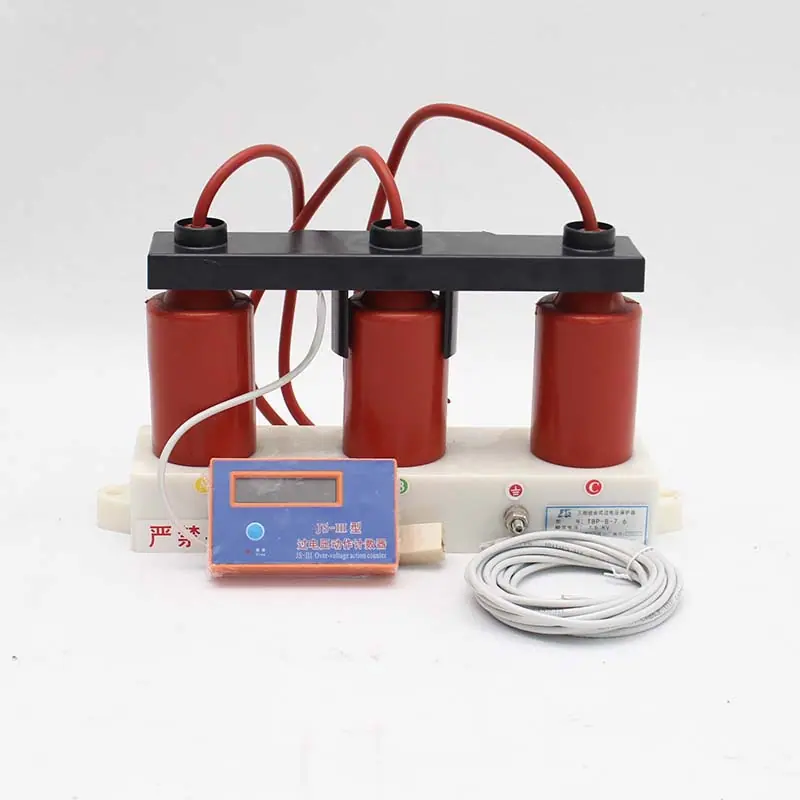

Protetor Combinado de Sobretensão Trifásico 6KV 10KV TBP-A-6 10 TBP-B-6.3 10.5

I. Visão geral

Protetor de sobretensão combinado trifásico (descarregador de surto combinado trifásico) é um aparelho elétrico de proteção usado para proteger o isolamento de equipamentos de energia contra perigos de sobretensão. É um novo tipo de descarregador de surto que, além de limitar sobretensões fase-terra, também limita eficazmente as sobretensões fase-fase, o que descarregadores de surto comuns não conseguem fazer. É amplamente utilizado para proteger chaves a vácuo, motores rotativos, capacitores de compensação paralela, usinas de energia, subestações, etc. Este tipo de protetor combinado está em operação há mais de uma década, e a prática tem provado ser uma medida prática e eficaz para limitar sobretensões fase-fase. Um protetor combinado pode realizar a função de seis descarregadores de surto comuns. Como o protetor usa internamente varistores de óxido de zinco de grande capacidade como componentes principais, possui boas características volt-ampere e a capacidade de absorver sobretensões, proporcionando proteção confiável para os equipamentos, e é bem recebido pelo sistema elétrico.
2. Padrões de Implementação

Este produto está em conformidade com o padrão nacional GB11032-2000 "Protetor contra Surtos de Óxido Metálico sem Faísca AC", JB/T10496-2005 "Protetor contra Surtos de Óxido Metálico sem Faísca Combinado Trifásico AC", ZBK49005-90 "Protetor contra Surtos de Óxido Metálico com Faísca em Série para Sistema AC", JB/T8459-2006 "Método de Designação de Modelo para Produtos Protetores contra Surtos".
3. Características estruturais

1.Estrutura inovadora, conexão em estrela de quatro elementos, excelente desempenho técnico, alta resistência de isolamento de tensão, utiliza e reduz significativamente o espaço de instalação;
2.A jaqueta composta é moldada integralmente, possuindo boa vedação, desempenho à prova de explosão e à prova de umidade, resistente ao rastreamento e à corrosão elétrica, resistente a manchas e altamente repelente à água;
3.Conexão de cabo de alta tensão, garantindo resistência de isolamento, instalação flexível;

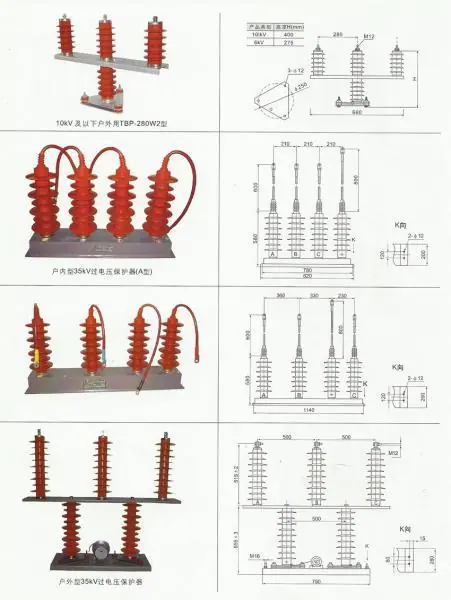

4.Tamanho pequeno, peso leve, economiza espaço, particularmente adequado para instalação dentro de vários armários de distribuição (O design do produto da nossa empresa permite tanto a instalação vertical quanto a horizontal.
IV. Condições de uso

1.Altitude não superior a 2000m;
2.Temperatura ambiente: -40℃~+40℃；
3.Frequência de alimentação: 48Hz~65Hz;
4.A tensão de frequência industrial aplicada ao supressor por um longo período não deve exceder a tensão de operação contínua do supressor;
5.A velocidade do vento não excede 35m/s;
6.Áreas com intensidade sísmica de 7 graus e abaixo.
V. Uso e Seleção de Protetor Combinado de Sobretensão Trifásico

Protetores combinados contra sobretensão trifásicos são divididos em tipo sem centelhador (gapless) e tipo com centelhador em série, e a diferença de uso é: para protetores sem centelhador, desde que haja sobretensão no sistema, eles podem absorvê-la e suprimi-la bem; enquanto os protetores com centelhador em série só agem quando a energia da sobretensão do sistema rompe o centelhador em série no protetor contra sobretensão e causa sua descarga.
Portanto, em termos de seleção de modelo, recomenda-se que os usuários: em circunstâncias normais, escolham protetores contra surtos sem centelhador; em locais com tensão de distúrbio excessiva no sistema ou com comutação frequente, é aconselhável escolher protetores contra surtos com centelhador.
Para facilitar os diversos cenários de uso dos clientes, nossa empresa investiu um esforço de desenvolvimento significativo e desenvolveu múltiplos protetores de sobretensão modulares e instrumentos de suporte para os usuários escolherem.
Instruções de extensão de cabo ao fazer o pedido: O tipo externo não vem com cabo de alta tensão. Por favor, especifique ao fazer o pedido se necessário.
Seis, Definição do Modelo

Este produto ainda não possui regras de definição rigorosas. Atualmente, cada empresa de fabricação define seu próprio modelo de acordo com o tipo para o qual solicita reavaliação. Os modelos para agricultores de chá com o mesmo propósito de diferentes empresas variam muito. Empresas de fabricação que ainda não obtiveram certificados de certificação de modelo geralmente se referem às disposições gerais de JB/T8459-1996 《Método de Compilação de Modelos de Produtos para Dispositivos de Proteção contra Surtos》 para definição estendida.
O modelo certificado do produto da nossa empresa é TBP, e sua definição de modelo é a seguinte:
