Pilar de Suporte Hidráulico Único de Fibra de Vidro para Minas de Carvão, Pilar de Suporte Hidráulico Único Subterrâneo, Pilar de Suporte Temporário de Teto para Túneis

Hélice hidráulica única FRP

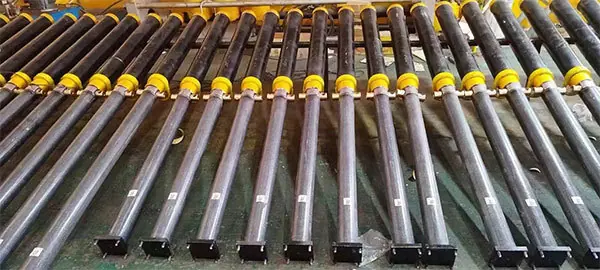

Visão geral do produto do suporte hidráulico de monômero FRP

O suporte hidráulico único FRP é um equipamento de suporte temporário, que é um novo tipo de equipamento para suporte avançado e suporte temporário na escavação e manutenção de túneis na indústria de mineração de carvão. Este produto utiliza emulsão ou água hidrostática como meio de trabalho. Como as peças principais (coluna viva, cilindro, base, mola de reinicialização, etc.) adotam tecnologia anticorrosiva, elas têm certa resistência a ácidos e álcalis e são adequadas para diferentes ambientes de trabalho.

Características do produto de hélice hidráulica única FRP

O único suporte hidráulico FRP tem as características de peso leve, resistência à corrosão, fácil operação, etc. Seu peso é de apenas cerca de 40% do suporte de aço da mesma altura, o que pode reduzir significativamente a intensidade de trabalho do operador e melhorar a eficiência do trabalho. A hélice hidráulica única FRP é um novo tipo de hélice hidráulica única. É seguro, confiável e leve de usar. Foi bem recebido e reconhecido pelas principais minas de carvão e é cada vez mais utilizado no apoio às minas de carvão.

Princípio de funcionamento do suporte hidráulico único FRP

O suporte hidráulico único FRP injeta líquido na válvula de três vias conectada ao suporte hidráulico único através da estação hidráulica. O único suporte hidráulico começa a subir e atinge a altura necessária. O efeito de vedação do anel de vedação dentro do suporte hidráulico é utilizado para completar o suporte. Se descer, a válvula de descarga da válvula de três vias é aberta e o suporte hidráulico começa a descer para completar o trabalho.

O processo de uso de hélice hidráulica única FRP

(I) Processo de levantamento e suporte inicial Ao levantar o suporte hidráulico único FRP, insira a pistola de injeção no sistema de tubulação no corpo da válvula de enchimento de óleo da válvula de três vias, pendure a luva de travamento, opere a pistola de injeção e a alta - o líquido sob pressão da estação de bombeamento abrirá a válvula unidirecional de esfera na válvula de três vias através da pistola de injeção e entrará no suporte, forçando o pistão a subir.

(II) Processo de suporte de carga: Após a instalação do único suporte hidráulico FRP, ele fica em estado de suporte de carga. À medida que o tempo de apoio aumenta, a carga na placa superior da face de trabalho aumenta. Quando a carga no suporte excede a resistência nominal de trabalho, a força do líquido de alta pressão na cavidade interna do suporte na almofada da válvula de segurança excede a força de fixação predefinida da mola da válvula de segurança na luva guia hexagonal, comprimindo a mola da válvula de segurança, a almofada da válvula de segurança e a luva guia hexagonal se movem juntas, a almofada da válvula de segurança sai da sede da válvula, a válvula de segurança é aberta, o líquido da cavidade interna transborda e o pistão encolhe. A pressão na placa superior é equilibrada novamente.

(III) Processo de recuperação do pilar Quando o único suporte hidráulico FRP for recuperado, insira a alavanca de descarga no orifício de descarga do cilindro direito da válvula de três vias, gire a alavanca de descarga, force a luva da válvula, parafuso de conexão, enchimento de óleo o corpo da válvula e outros componentes se movem axialmente como um todo, comprimem a mola da válvula de descarga e a almofada da válvula de descarga sai da superfície de vedação do cilindro esquerdo da válvula. A válvula de descarga é aberta e o fluido de trabalho na cavidade interna da hélice é pulverizado no goaf através do cilindro esquerdo da válvula. A coluna dinâmica retrai-se sob a ação do seu próprio peso e da mola de reinicialização. A recuperação do pilar está concluída.
