Hastes de Ancoragem para Juntas de Tubulação para Mineração, Suporte de Mina de Carvão, Hastes de Ancoragem para Juntas de Tubulação de Pontes, Hastes de Ancoragem para Injeção de Argamassa em Juntas de Suporte de Mina

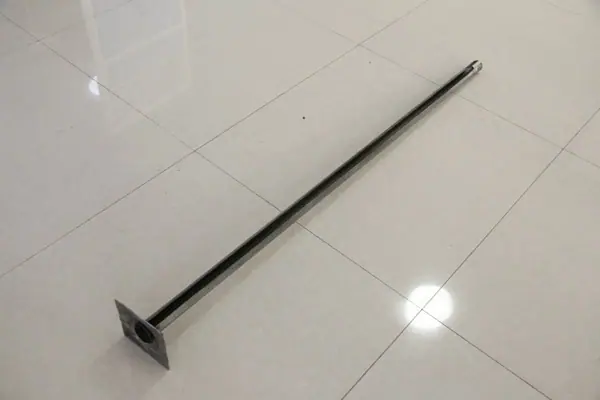

Introdução do produto de âncora de costura de tubo

A âncora com fenda para tubo é um novo tipo de âncora que é ancorada em todo o comprimento e reforça ativamente a rocha circundante. Sua parte tridimensional é um tubo de aço de alta resistência com fendas longitudinais. Quando instalado em um furo ligeiramente menor que o diâmetro do tubo, pode ser imediatamente A pressão radial é aplicada à parede do furo ao longo de todo o comprimento e a força de atrito que impede o deslizamento da rocha circundante, juntamente com a força de suporte da âncora palete, coloca a rocha circundante em um estado de tensão tripla e atinge a grandeza da formação rochosa. No caso de vibração de detonação e ancoragem rochosa circundante, a força de ancoragem aumentará significativamente no período posterior. Quando a rocha circundante sofre um deslocamento significativo, a âncora não perderá a sua resistência de suporte. Possui melhores características do que a âncora de expansão. .

Especificações dos parafusos de tubulação

1、Diâmetro Externo (mm): Φ30，Φ33，Φ40，Φ43（±0.5）；

2、Comprimento (mm): 1200, 1500, 1800, 2000, 25003、Material: Q235, 16Mn, 20 Mnsi.

Princípio de funcionamento do parafuso de tubo

A instalação de um parafuso de expansão tubular em um furo ligeiramente menor que o diâmetro do tubo aplicará três forças à rocha circundante: uma pressão radial contra a parede do furo ao longo de todo o comprimento do parafuso de expansão tubular, uma força de atrito para evitar o deslizamento da rocha circundante e uma força de apoio da placa de apoio do parafuso. Essas três forças tornam a rocha circundante mais estável.

Características técnicas da âncora para costura de tubo

l、A matéria-prima adota tira de aço de liga de alta resistência;

2. A instalação é simples;

3. Não há necessidade de agente de ancoragem;

4. A força de atrito entre a barra de ancoragem e a massa rochosa é grande;

5. Possui resistência ao cisalhamento e à tração muito alta;

6、Equipado com bandeja de alta resistência, a bandeja suporta a força uniformemente;

7. A altura da pista é maior que o comprimento do tirante.

Requisitos técnicos de parafusos de expansão

1. A superfície da haste de ancoragem do tubo injetado deve ser plana, sem arranhões severos ou corrosão. As juntas de solda devem estar livres de trincas, porosidade e inclusões de escória, e a perfuração da parede do tubo não é permitida. A placa de apoio deve poder se mover livremente no corpo da haste. A interface do anel de parada deve ser deslocada da abertura da junta do tubo em 170°—190°.

2. A força de extração da solda do anel de retenção ≥ 80kN, a resistência à tração última do corpo da barra ≥ 110kN, a força de ancoragem inicial ≥ 25kN/m, a capacidade de carga da bandeja ≥ 65kN.

Desempenho técnico do parafuso de conjunto dividido.

1、Força de Ancoragem Inicial: 3~7 toneladas;

2、Carga de arrancamento do anel da tubulação: 8~10 toneladas;

3. Capacidade de falha à tração do tubo de ancoragem: 12~13 toneladas;

4. A resistência à corrosão é 20~30% maior que o aço A3, o que é benéfico para uso a longo prazo.

Método de uso de parafuso de expansão

1. Determine as posições dos furos de ancoragem de acordo com os requisitos do projeto e fure os furos com equipamento de perfuração.

2. Sopre o pó de rocha dentro do furo com ar comprimido.

3. Instale a placa de ancoragem no corpo da haste e insira a haste de ancoragem no furo com uma furadeira de impacto.
