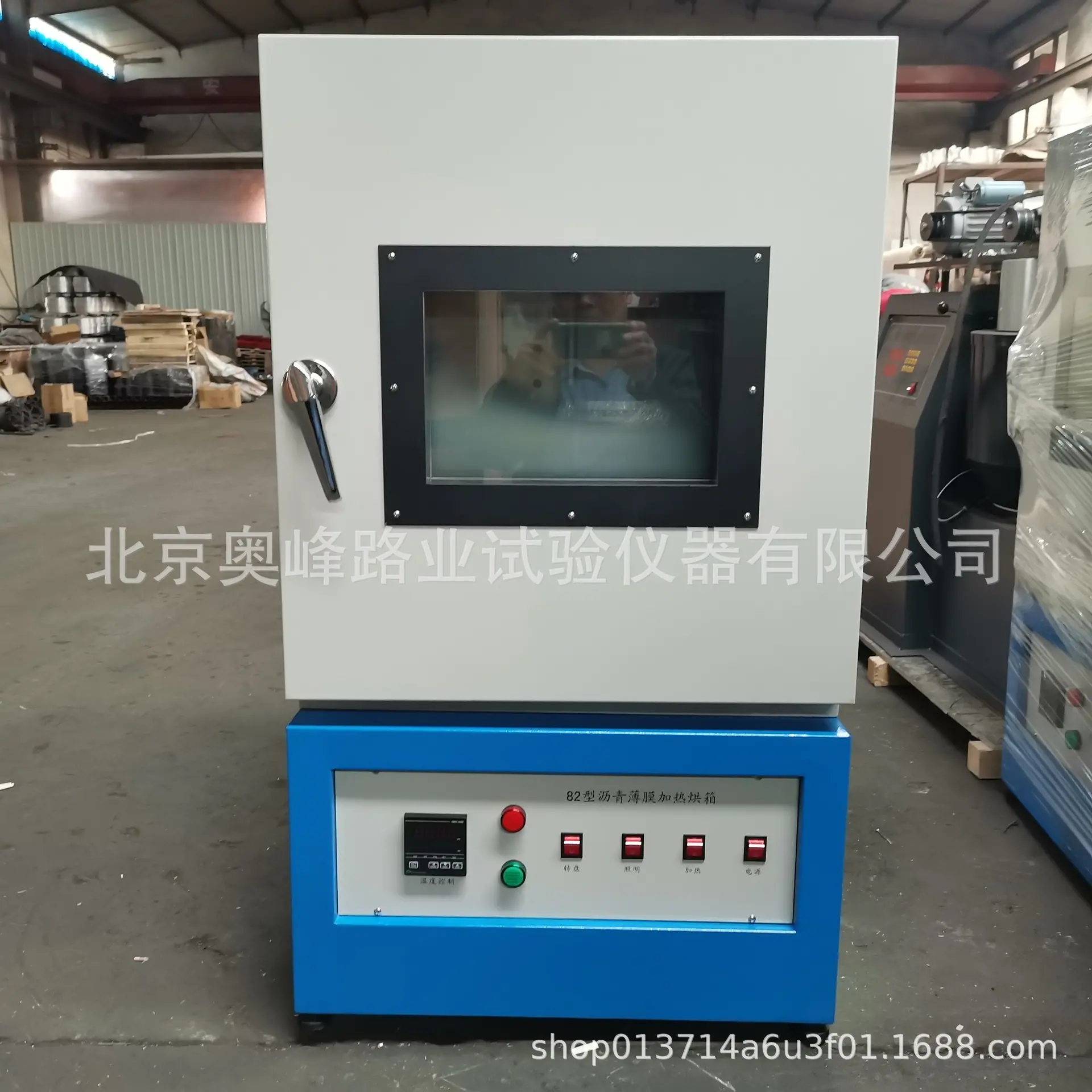

Forno de Filme de Asfalto Tipo 82 da Indústria da Estrada Aofeng Forno de Filme Rotativo de Asfalto Forno de Filme de Asfalto

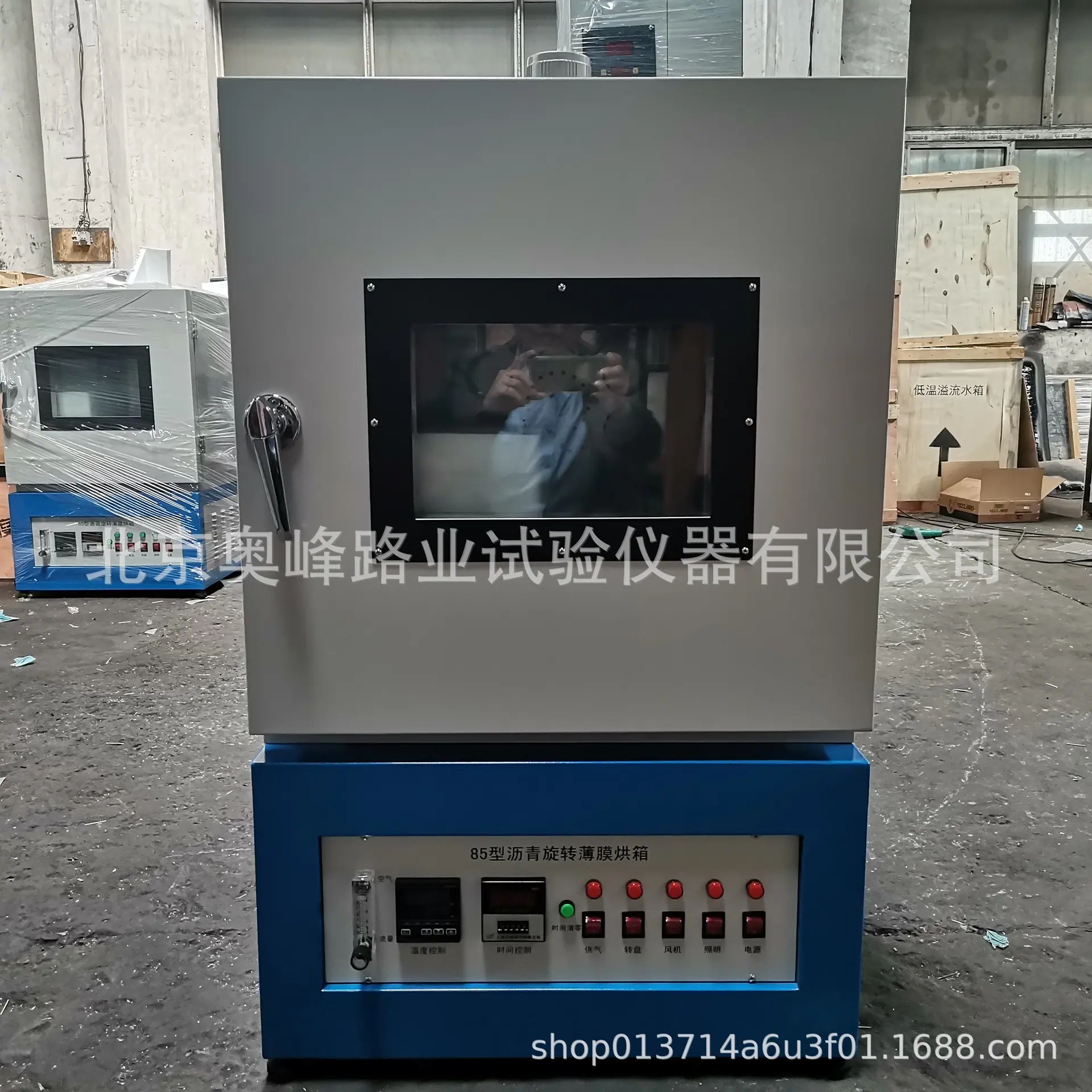

Forno de Aquecimento por Película Fina tipo 85

I. Propósito e Escopo de Aplicação:

1. Este produto é adequado para determinar o efeito do aquecimento do asfalto de petróleo rodoviário em um forno de película fina rotativa (referido como RTFOT) no asfalto viscoso, a perda de massa após o aquecimento e, conforme necessário, medir as mudanças em propriedades como penetração, viscosidade, ductilidade e fragilidade do resíduo de asfalto após o aquecimento em película fina rotativa, a fim de avaliar o desempenho de envelhecimento do asfalto. É fabricado de acordo com TB/T5502—91 "Condições Técnicas para Fornos" e T0609—93, T0610—93 e é um tipo não à prova de explosão. É estritamente proibido colocar quaisquer itens voláteis, inflamáveis e explosivos no forno para aquecimento para evitar perigo.

2. Principais parâmetros técnicos:

1,potência de aquecimento:3KW

2、Temperatura de trabalho: 163±0,5℃ (temperatura máxima 200℃)

3、Velocidade do prato giratório: 15±0,2 r/min

4、Vazão de ar: 4 ±0,2 L/min

5、Pratos de amostra: 8

Diâmetro externo: 64,0 mm Altura: 139,7 mm Diâmetro: 31,75 mm

6、Ambiente de Trabalho:
① Fonte de Alimentação: 220V±10% 50Hz AC
② Temperatura ambiente: 5～50℃
③ Umidade Relativa: ≤85%


III. Princípio de Funcionamento e Estrutura:

1. O corpo principal é feito de chapa de aço fina, a parte superior é a câmara de trabalho, a parte inferior é a seção de controle elétrico, a traseira é o dispositivo de rotação mecânica e a carcaça é tratada com pintura eletrostática e cozimento.

2. A porta do forno é equipada com uma janela de vidro resistente ao calor de camada dupla para observar o status interno do teste. A parte inferior e superior do forno possuem orifícios de ventilação, e há um espaço de ventilação entre o forno e a parede interna. Um ventilador tipo roda de esquilo é instalado no ponto central da parte superior do forno e acionado por um motor para girar. Há uma estrutura metálica em forma de anel na parede traseira interna do forno, que é um dispositivo para travar e abrir 8 garrafas de vidro. O bocal de ar na parte inferior é conectado a um medidor de fluxo de ar.

3. O controlador de temperatura deste produto utiliza a teoria de controle fuzzy e o método PID tradicional para controlar a temperatura de forma suave. O esquema avançado de autoajuste sem overshoot melhora significativamente o desempenho da flutuação de temperatura. Após ligar o instrumento, ligue o interruptor de alimentação, defina a temperatura de trabalho necessária, ajuste o relé de tempo e, em seguida, ligue sequencialmente o aquecimento e a rotação, o fornecimento de gás, o ventilador e o interruptor. Quando a câmara de trabalho atingir a temperatura definida, o controlador de temperatura interromperá automaticamente o aquecimento. Quando a câmara de trabalho estiver abaixo da temperatura definida, o controlador de temperatura aquecerá automaticamente até que o tempo definido seja atingido.
