Trilhos com peso nominal de mais de 30 quilos por metro são trilhos pesados, que são divididos em trilhos gerais e trilhos de guindaste. Trilhos gerais referem-se a trilhos usados para colocar linhas-tronco ferroviárias, linhas especiais, curvas e túneis. Entre eles, os trilhos padrão têm dois comprimentos de 12,50 metros e 25,00 metros. Os comprimentos de trilhos curvos para colocar curvas são ligeiramente mais curtos, incluindo 12,46 metros, 12,42 metros, 24,96 metros, 24,92 metros, etc. As especificações dos trilhos gerais são 38, 43, 45, 50 e 60 (kg/m).
|

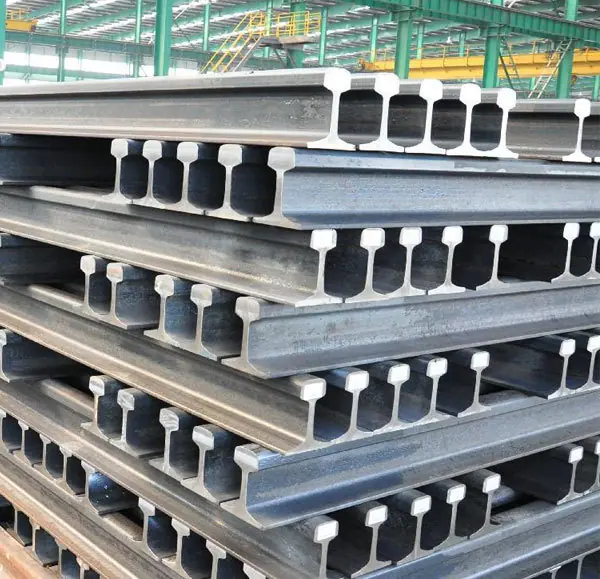

Trilho de elevação padrão |
|||||||
|
modelo |
Dimensões (mm) |
Peso unitário (kg/m) |
Material |
Comprimento (m) |
|||
|
Largura da cabeça A (mm) |
Altura B(mm) |
Placa base C(mm) |
Espessura da cintura D(mm) |
||||
|
QU 70 |
70 |
120 |
120 |
28 |
52,8 |
U71Mn |
12 |
|
QU 80 |
80 |
130 |
130 |
32 |
63,69 |
U71Mn |
12 |
|
QU 100 |
100 |
150 |
150 |
38 |
88,96 |
U71Mn |
12 |
|
QU 120 |
120 |
170 |
170 |
44 |
118,1 |
U71Mn |
12
|
