Mfbl-7.0/350 Puerta Antiexplosiva de Eje Vertical, Apertura de Alivio de Presión, Puerta Antiexplosiva de Entrada de Pozo Vertical Minero

La puerta antideflagrante del pozo vertical se utiliza en la cabecera del pozo. Cuando el ventilador deja de funcionar, la puerta antideflagrante se eleva automáticamente. En caso de desastre en una mina, la puerta antideflagrante se abre automáticamente para liberar energía y proteger el ventilador principal de daños. La puerta antideflagrante se selecciona según el diámetro del pozo. Se adapta a la presión negativa del ventilador y no es mayor que...3432pay4413paDos tipos.

Especificaciones del modelo de puerta a prueba de explosiones de eje vertical

N.º de serie Modelo Especificación N.º de dibujo

1 MFBL-3.0/450 B78-375.1

2 MFBL-3.5/450 B78-375.2

3 MFBL-4.0/450 B78-375.3

4 MFBL-4.5/450 B78-375.4

5 MFBL-5.0/450 B78-375.5

6 MFBL-5.5/450 B78-375.6

7 MFBL-6.0/450 B78-375.7

8 MFBL-6.5/450 B78-375.8

9 MFBL-7.0/450 B78-375.9

10 MFBL-3.0/350 B78-375.10

11 MFBL-3.5/350 B78-375.11

12 MFBL-4.0/350 B78-375.12

13 MFBL-4.5/350 B78-375.13

14 MFBL-5.0/350 B78-375.14

15 MFBL-5.5/350 B78-375.15

16 MFBL-6.0/350 B78-375.16

17 MFBL-6.5/350 B78-375.17

18 MFBL-7.0/350 B78-375.18

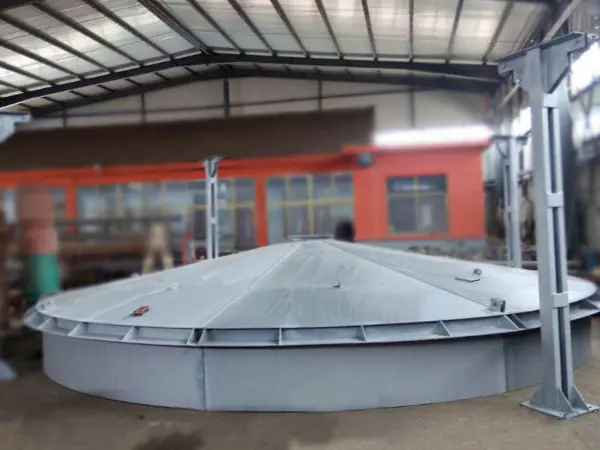

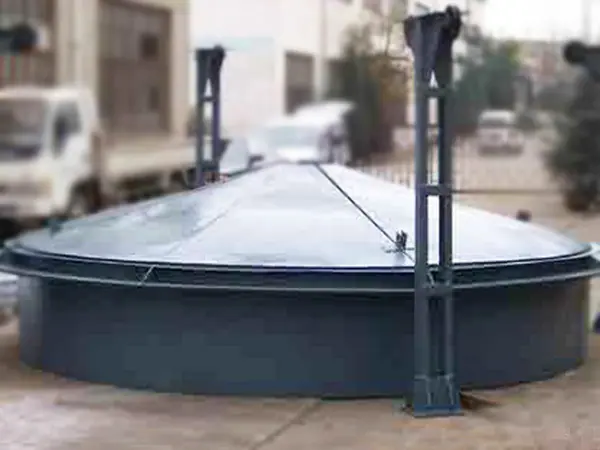

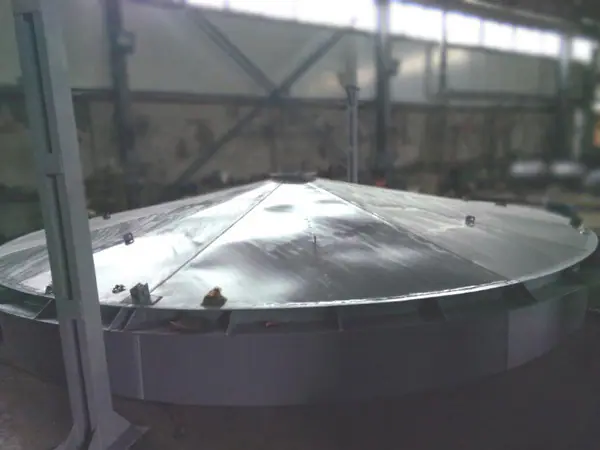

Estructura principal de la puerta a prueba de explosiones del eje de viento vertical

La puerta a prueba de explosiones de este pozo de viento se compone de una cubierta a prueba de explosiones, un dispositivo anti-viento, un dispositivo de martillo pesado y otras partes.

11. La cubierta antideflagrante tiene una estructura cónica, conectada en cuatro partes. Cada parte está soldada con placas de acero y perfiles angulares.

2, el dispositivo de retorno de aire es de tipo placa de presión;

3, el dispositivo de pesas se compone de un marco de pesas, una polea y un contrapeso;

4El método de sellado utiliza una placa de anillo exterior soldada.δ15Junta de lámina de caucho.
