Bombas centrífugas multiestágio resistentes ao desgaste são eficientes, resistentes ao desgaste, confiáveis e têm uma longa vida útil. Elas são particularmente adequadas para drenagem de minas, bombeamento de água de mina e outros líquidos semelhantes com uma concentração de volume de partículas sólidas não superior a 1,5% (diâmetro de partícula inferior a 0,5 mm) e uma temperatura do líquido não superior a 80 °C.

As bombas centrífugas multiestágios existentes geralmente adotam um projeto teórico unidimensional para transportar água limpa. As bombas centrífugas multiestágio resistentes ao desgaste da nossa empresa usadas em minas de carvão são usadas para bombear água de carvão contendo partículas sólidas. A fim de melhorar o desempenho de sucção e o projeto hidráulico da bomba, adicionamos a teoria de projeto do fluxo bifásico, que aumenta a altura de sucção da bomba, reduz o impacto e o desgaste da água de carvão na bomba e pode efetivamente converter energia, melhorando assim a eficiência da bomba e prolongando a vida útil da bomba.

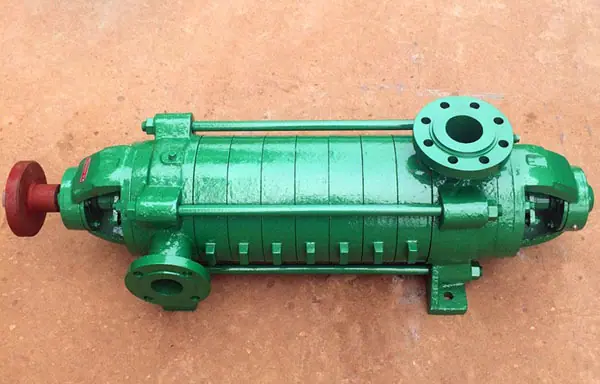

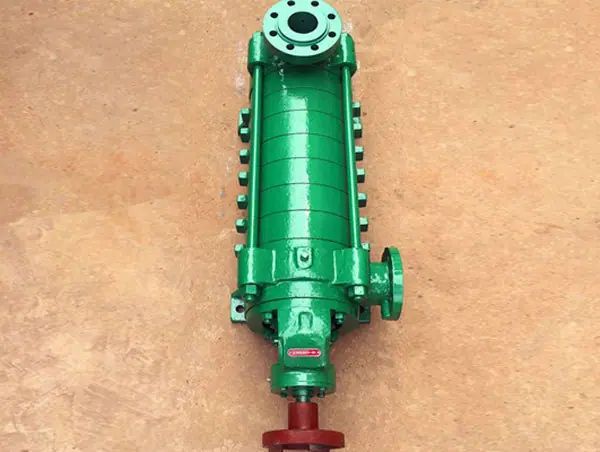

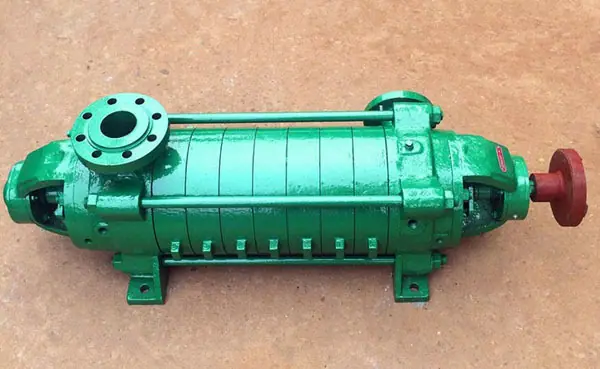

A bomba centrífuga multiestágio resistente ao desgaste é uma bomba multiestágio horizontal segmentada com uma porta de sucção horizontal e uma porta de descarga vertical. A bomba é acionada diretamente pelo motor principal por meio de um acoplamento. Quando vista da extremidade do motor principal, a bomba gira no sentido horário. A bomba MD é composta principalmente de quatro partes: estator, rotor, mancal e vedação do eixo.
1. A parte do estator é composta principalmente pela seção de sucção, seção intermediária, seção de descarga, palhetas guia, etc. Cada seção é fixada com parafusos de tensão para formar uma câmara de trabalho.
2. A parte do rotor é composta principalmente de eixo, impulsor, placa de equilíbrio e luva, etc. O eixo transmite potência ao impulsor para fazê-lo funcionar; a placa de equilíbrio é usada para equilibrar a força axial; luvas substituíveis são instaladas em ambas as extremidades do eixo para protegê-lo.
3. Existem dois tipos de rolamentos: rolamentos e rolamentos deslizantes. Os rolamentos são compostos principalmente de corpos de rolamentos, rolamentos e glândulas de rolamento, etc., e são lubrificados com graxa. Os rolamentos deslizantes são compostos principalmente de corpos de rolamentos, capas de rolamentos, buchas de rolamentos, discos à prova de poeira, medidores de nível de óleo, lançadores de óleo, etc., e são lubrificados com óleo fino.
4. O selo do eixo adota selo de embalagem, que é composto principalmente pela seção de entrada de água e o corpo da caixa de vedação, embalagem e anel de retenção de água no corpo da caixa de vedação. O líquido na sala de trabalho de vedação desempenha o papel de selo de água, resfriamento de água e lubrificação de água. A água do selo de água vem da água de pressão na bomba.

O motor aciona o impulsor para girar através da bomba de conexão direta de acoplamento de pino. As lâminas no impulsor forçam o líquido a girar, realizando trabalho no líquido para aumentar sua energia. Sob a ação da força centrífuga, o líquido é jogado para fora para os arredores do impulsor, e a energia da velocidade é convertida em energia de pressão através do canal de fluxo da palheta guia. O líquido é coletado pela palheta guia e flui para o impulsor do próximo estágio, repetindo o processo de trabalho do impulsor acima. Quando o líquido no impulsor do primeiro estágio é jogado para fora, a pressão na entrada do impulsor do primeiro estágio é menor do que a pressão no tubo de entrada de água. O novo líquido é sugado para o impulsor do primeiro estágio sob a ação dessa diferença de pressão, e o líquido flui para fora da bomba continuamente.
