KJ1078 Sistema de Monitoramento Microssísmico de Mina de Carvão

1. Introdução ao sistema

(KJ1078 Monitoramento e Alerta Antecipado Microssísmico de Mina de Carvão) O sistema de monitoramento e alerta antecipado de perigo de água em mina, acoplado a métodos microssísmicos e eletromagnéticos, é um sistema de monitoramento e previsão multiparamétrico, integrado e abrangente. Este sistema pode realizar aquisição de dados automática em tempo real, análise automática, localização automática, etc.; e pode obter informações, características e padrões de todo o processo de gestação de desastres, fornecendo uma base para a avaliação da estabilidade do maciço rochoso dentro da faixa de monitoramento e para o alerta antecipado e previsão de desastres.

Este sistema de monitoramento monitora o processo de atividade da massa rochosa e as características geofísicas da massa rochosa subterrânea observando e analisando emissões acústicas da massa rochosa, microssismos e sinais de pulso eletromagnético associados gerados durante a atividade rochosa. Vários grupos de geofones são implantados nas galerias da área de mineração para coletar sinais microssísmicos e eletromagnéticos em tempo real. Após o processamento dos dados, a intensidade e a localização espacial da fraturação da massa rochosa podem ser determinadas usando princípios de localização de vibrações e vários métodos de cálculo e análise, e exibidas em espaço tridimensional. Portanto, em comparação com as técnicas tradicionais, a tecnologia de monitoramento multi-parâmetro integrada de acoplamento acústico, microssísmico e eletromagnético possui as seguintes vantagens:

● Monitoramento em tempo real, capaz de detectar eventos microssísmicos em tempo hábil e determinar sua localização;

● Monitoramento dinâmico, pode alcançar monitoramento contínuo de longo prazo;

● Monitoramento espacial, pode realizar posicionamento espacial tridimensional dentro da faixa observada;

● Monitoramento de riscos de gás e água, usando monitoramento de acoplamento microssísmico e eletromagnético pode monitorar se ocorrem riscos de gás e água quando ocorrem microssismos.

II. KJ1078 Sistema de Monitoramento Microssísmico de Mina de Carvão Composição do Sistema

O sistema de monitoramento e alerta precoce de perigo de água de mina acoplado aos métodos microssísmico e eletromagnético é composto principalmente por duas partes: hardware e software.

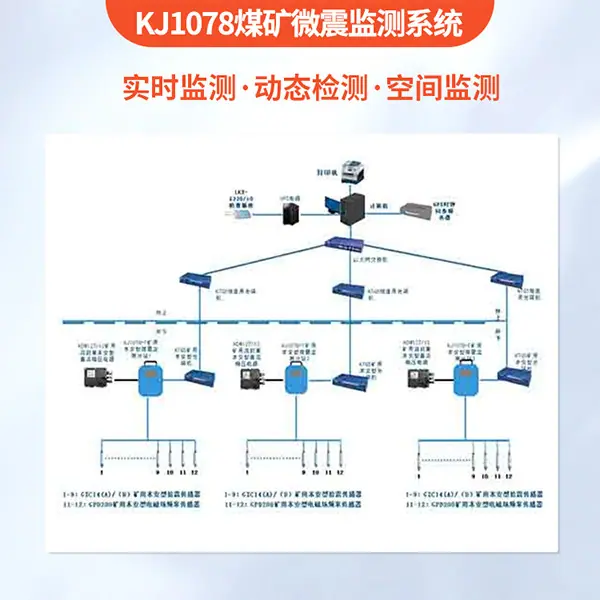

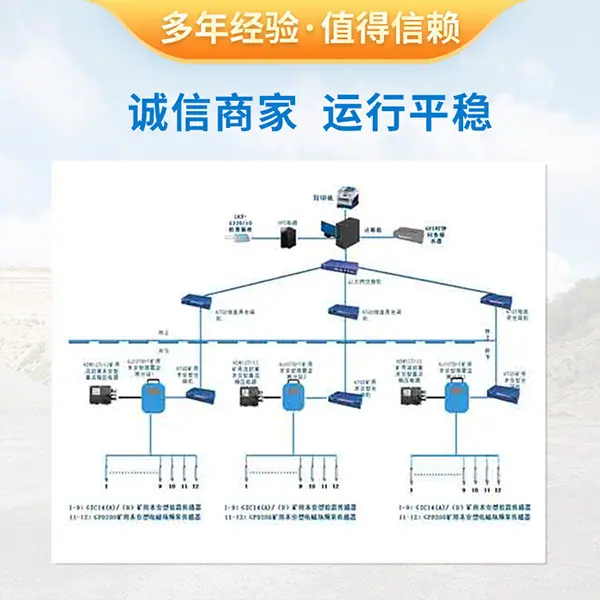

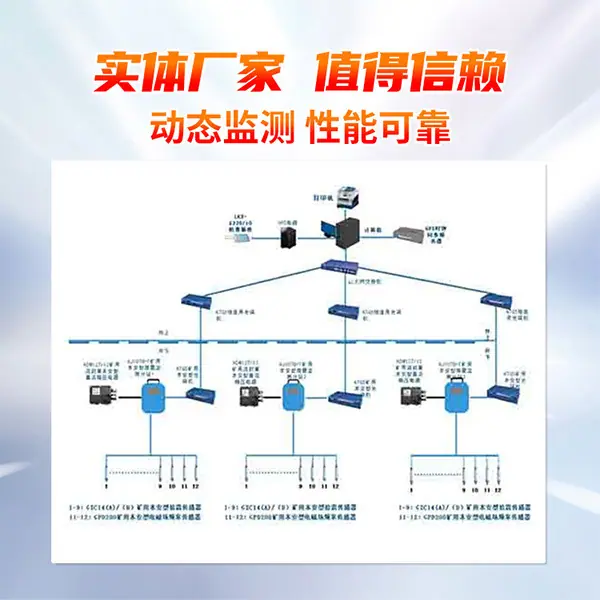

Parte de hardware: inclui principalmente sensores especiais, unidade de aquisição de dados, switch de rede em anel e servidor de dados, a estrutura topológica é mostrada na Figura 1;

Parte do software: inclui principalmente software de configuração do instrumento de aquisição de dados, software de comunicação do instrumento de aquisição de dados, software de transmissão de dados do sistema eletromagnético microssísmico de emissão acústica, software de configuração e monitoramento do sistema eletromagnético microssísmico de emissão acústica, software de monitoramento dinâmico em tempo real de formas de onda, software de identificação e análise em tempo real para informações microssísmicas durante o processo de gestação de riscos nas rochas circundantes, software de exibição dinâmica tridimensional para informações durante o processo de gestação de riscos nas rochas circundantes.

Três, KJ1078 Sistema de Monitoramento Microssísmico de Mina de Carvão Funções do Sistema

As principais funções do sistema de monitoramento e alerta precoce de perigo de água em minas acoplado aos métodos microssísmico e eletromagnético incluem:

● Aquisição ininterrupta em tempo real de 24 horas de sinais micro sísmicos e eletromagnéticos;

● Filtragem e reconhecimento automáticos de microvibrações e sinais eletromagnéticos;

● Detecção automática de ondas P e S;

● Localização automática de microssismos;

● Localização fina microssísmica;

● Consulta contínua de sinal histórico;

● Plotagem automática de sinais de vibração e eletromagnéticos;

● Seleção do modo de aquisição de sinal;

● Exibição dinâmica tridimensional de informações de localização e áreas de risco de desastre;

● Configuração e monitoramento do registrador de dados;

● Configuração e monitoramento do sistema microssísmico e eletromagnético;

● Monitoramento de fluxo de dados, configuração e monitoramento de porta;

● Exibição em tempo real de microvibrações e formas de onda eletromagnéticas (osciloscópio virtual);

●Cálculo automático de parâmetros sismológicos como energia, frequência de canto, potencial de variação de volume, escritório de terremotos, raio da fonte, magnitude, volume aparente, tensão aparente, etc.
