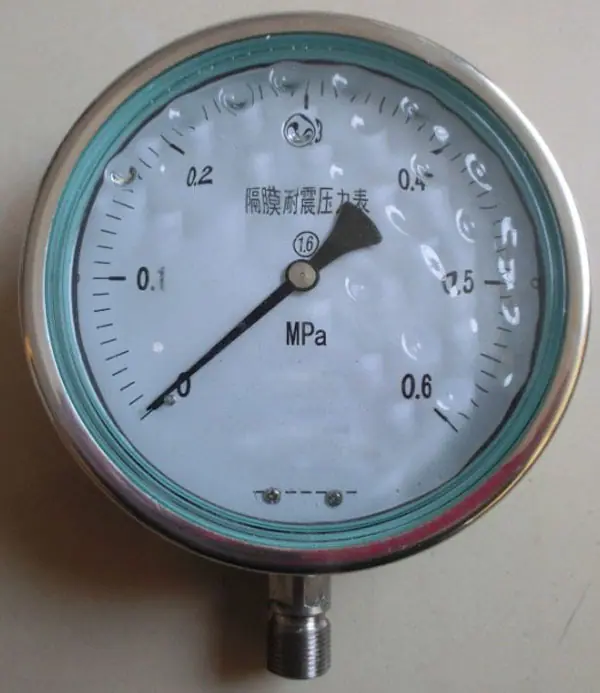

O manômetro de pressão sísmica com diafragma é composto por duas partes principais: um dispositivo de isolamento com diafragma e um manômetro correspondente. É amplamente utilizado em indústrias como a de petróleo, química, alimentícia e de papel. Devido ao seu manômetro correspondente ser um manômetro durável, o manômetro de pressão com diafragma elimina eficazmente a influência causada pela pulsação do meio e pela vibração ambiental, tornando a indicação do instrumento estável e confiável, e também melhorando a vida útil do instrumento.

Manômetros sísmicos de diafragma adotam uma estrutura de medição indireta e são adequados para medir a pressão de meios líquidos, gasosos e sólidos particulados com alta viscosidade, fácil cristalização, alta corrosividade e alta temperatura. O diafragma de isolamento está disponível em vários materiais para se adaptar a vários meios corrosivos.

O ambiente de trabalho do instrumento deve estar livre de gases corrosivos.

Efeito da temperatura: Devido à expansão térmica do fluido de vedação e à dependência da temperatura da rigidez do diafragma, há um erro de 0,1%/℃ quando a temperatura de operação se desvia de 20 ± 5 ℃.

Precisão: ± 1,6%, ± 2,5%

Material do diafragma: Ocr18Ni12MO2(316), Hastelloy C ( H276C ) , Liga de Monel( Cu30NI70 ) , Liga de Tântalo( Ta )，Fluropástico( F4 ).

Material da junta: borracha nitrílica, fluoroplástico.

Princípio estrutural: O diafragma é deformado sob a pressão do meio medido, e o líquido de vedação é comprimido para formar uma pressão equivalente a P, que é transmitida ao instrumento de pressão para exibir o valor de pressão do meio medido.

Influência da temperatura: Como a expansão térmica do líquido de vedação e a rigidez do diafragma estão relacionadas à temperatura, quando a temperatura operacional se desvia de 20 ± 5 ℃, há um erro devido à influência da temperatura, e seu valor é 0,1%/℃.

Diferença de nível de líquido: Se o manômetro de diafragma conectado por uma mangueira for instalado em posições diferentes entre a parte de pressão e o instrumento de pressão, a diferença de nível de líquido formará uma diferença de pressão △P, △P = diferença de nível de líquido de gravidade específica do líquido de vedação.

Resistência à corrosão: A resistência à corrosão dos manômetros de diafragma inclui a corrosividade do ambiente e do meio de medição, e isoladores, diafragmas e materiais de gaxeta podem ser selecionados de acordo com as condições de uso.

Modelo do Produto YML-100 YML-150 YNML-100 YNML-150

YMF-100 YMF-150 YNMF-100 YNMF-150

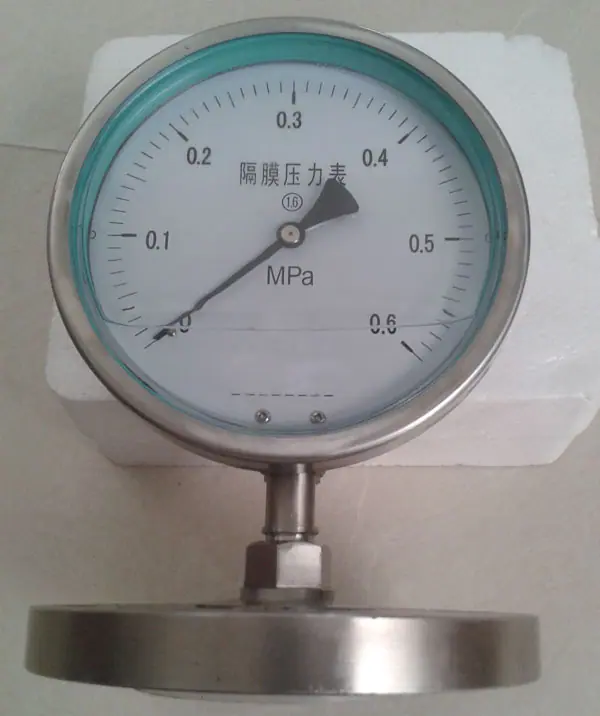

Diâmetro nominal Conexão roscada Conexão flangeada
M20×1.5 (de acordo com GB9113-88)
Faixa de medição(Mpa) 0～0,1; 0～0,16; 0～0,25; 0～0,4; 0～0,6;
0～1; 0～1,6; 0～2,5; 0～4; 0～6;
Condições do ambiente operacional Temperatura -40～70.C; Umidade relativa≤85%
Nível de resistência à vibração V.H.3 V.H.4 V.H.3 V.H.4
Congelar cabeçalho
Diâmetro nominal Φ100; Φ150
Categoria Geral Resistente à Vibração
Classe de precisão 1,5; 2,5
Dispositivo de isolamento Material da flange 1Cr18Ni9Ti
Material do diafragma Aço inoxidável, Hastelloy, etc.
Fluido de trabalho de enchimento: Óleo de silicone metílico, glicerina, etc.
