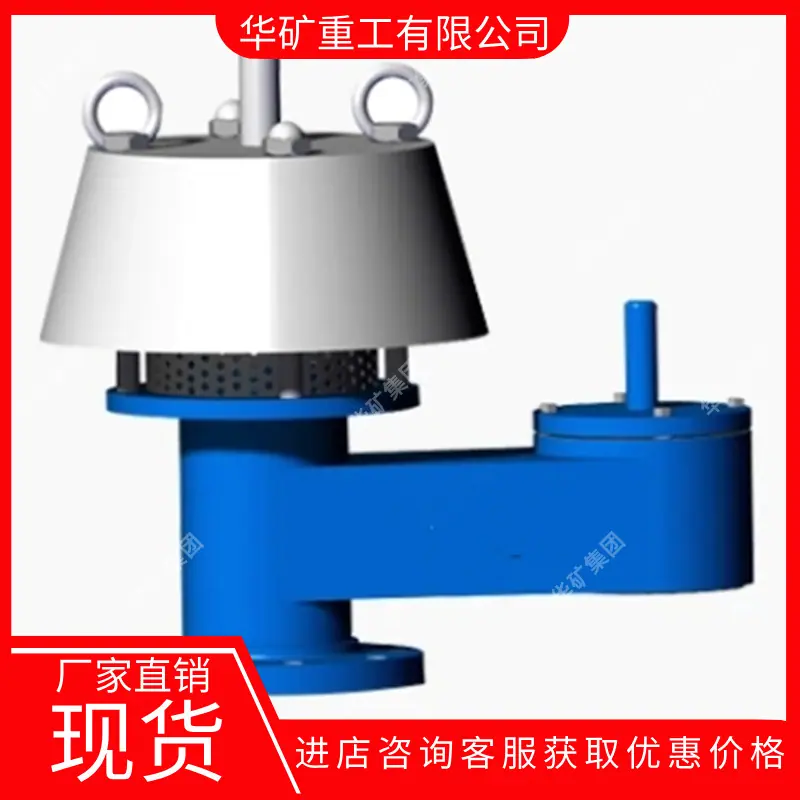

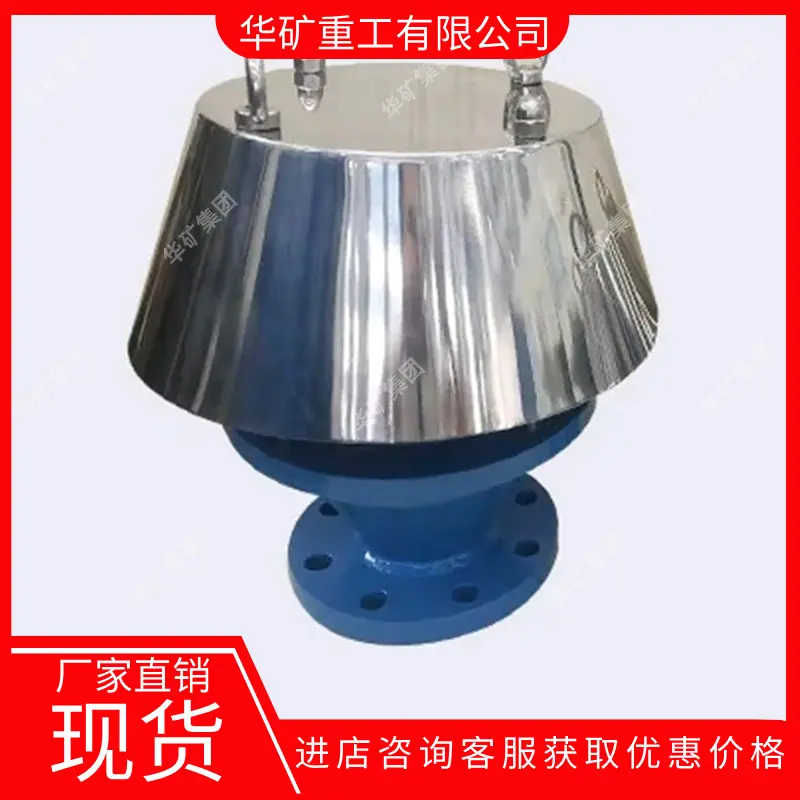

Válvula de Respiro com Supressor de Chama para Tanque de Armazenamento, Válvula de Respiro com Supressor de Chama Conectada por Flange, Válvula de Respiro com Supressor de Chama de Diâmetro Personalizável
110 dias
Mín. R$ 125.000 (200 un.)
Produto 5.0
Fornecedor 5.0
Quantidade
Flame arrester breathing valve
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Especificações do produto
tipo
Hydrogen flame arrester
Marca
Huakuan
Modelo
Flame arrester breathing valve
Material
Metal
Calibre
100
Especificações
Flame arrester breathing valve
Corta-chamas de hidrogênio
Hydrogen flame arrester
Bloqueador de chamas à prova de explosão
Detonation flame arrester

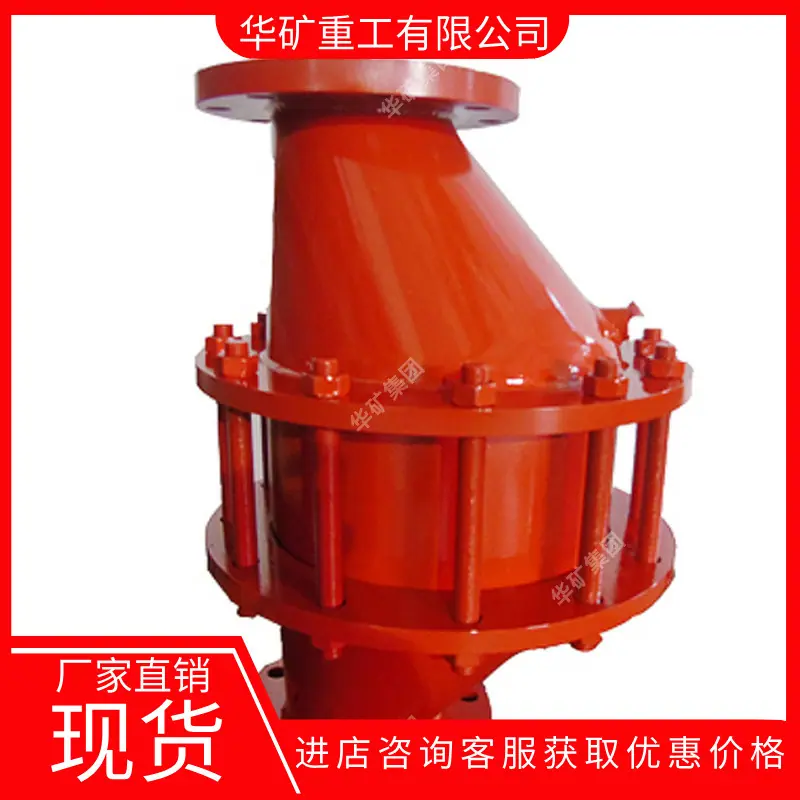

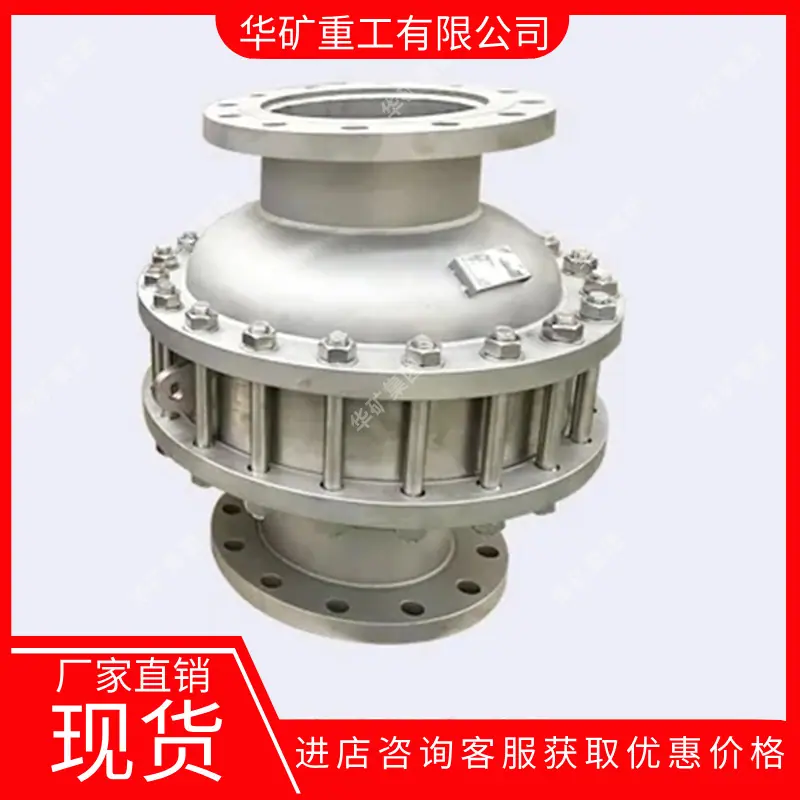

Corta-chamas de tubo
Pipe flame arrester
tipo
Hydrogen flame arrester
Marca
Huakuan
Modelo
Flame arrester breathing valve
Material
Metal
Calibre
100
Especificações
Flame arrester breathing valve
Corta-chamas de hidrogênio
Hydrogen flame arrester
Bloqueador de chamas à prova de explosão
Detonation flame arrester
Corta-chamas de tubo
Pipe flame arrester
tipo
Hydrogen flame arrester
Marca
Huakuan
Modelo
Flame arrester breathing valve
Material
Metal
Calibre
100
Especificações
Flame arrester breathing valve
Corta-chamas de hidrogênio
Hydrogen flame arrester
Bloqueador de chamas à prova de explosão
Detonation flame arrester
Corta-chamas de tubo
Pipe flame arrester
Detalhes do produto
O texto nas imagens pode ser traduzido
I. Posicionamento da Função Central
A válvula de respiro com supressor de chamas é um acessório de segurança essencial para tanques de armazenamento, integrando as funções duplas de regulação de respiro e prevenção de incêndio e explosão. Ele alcança fundamentalmente as triplas funções de "equilíbrio de pressão interna do tanque + bloqueio de propagação de chamas + vedação de mídia e economia de energia". Projetado especificamente para tanques de armazenamento contendo mídias inflamáveis e voláteis em indústrias como petróleo, química e gás natural, ele pode regular automaticamente a pressão positiva e negativa dentro do tanque, evitando que o tanque de armazenamento se rompa devido à sobrepressão ou colapse devido à pressão negativa. Simultaneamente, ele bloqueia a entrada de fontes de ignição externas no tanque através de sua estrutura de supressor de chamas, eliminando acidentes de explosão causados pela propagação de chamas. Ele também considera a redução das perdas por evaporação da mídia e o atendimento aos requisitos de vedação ambiental, tornando-se um equipamento essencial para garantir a operação segura dos tanques de armazenamento e o cumprimento das regulamentações de segurança e ambientais da indústria.
II. Estrutura Central e Projeto Técnico
2.1 Componentes principais
Projetado com uma estrutura integrada, os componentes principais incluem o corpo da válvula (aço carbono/aço inoxidável), discos de válvula de pressão positiva e negativa (liga de alumínio + vedações de PTFE), disco corrugado corta-chama de aço inoxidável, sede da válvula, haste guia, tampa de chuva, dispositivo de descarga estática e interface de flange. O disco corrugado corta-chama é o elemento central de extinção de chamas, e o disco da válvula é equipado com um mecanismo preciso de regulagem de pressão. Todo o conjunto passa por testes de vedação, à prova de explosão e de resistência à pressão. Alguns modelos para todas as estações são equipados com uma estrutura anticongelante, adaptando-se a condições de trabalho complexas, como ambientes externos, de baixa temperatura e multimídia, garantindo o acoplamento preciso com o topo do tanque de armazenamento e a operação estável.
2.2 Vantagens da Tecnologia Central
Integração de Função Dupla Alta Eficiência: Integra a função de regulação de pressão de uma válvula de respiro com a função de prevenção de incêndio de um corta-chama em um design unificado. A estrutura é compacta e a instalação é conveniente, reduzindo pontos de vazamento e espaço de instalação em comparação com equipamentos separados. A válvula de respiro controla precisamente a pressão de abertura através do peso do disco da válvula e da limitação por mola. O valor de abertura de pressão positiva é tipicamente 355~1750Pa, e o valor de abertura de pressão negativa é -295Pa, permitindo o balanceamento rápido da pressão do tanque. O disco ondulado corta-chama conta com transferência de calor e efeitos de parede para dividir a chama em pequenos fluxos de chama e resfriar e extinguir rapidamente a chama. O nível de proteção contra explosão atinge as Classes IIA, IIB e IIC, cobrindo a maioria das necessidades de proteção de meios inflamáveis.
Vedação, economia de energia, proteção ambiental e conformidade com normas: O disco da válvula e o assento da válvula adotam uma estrutura de vedação de PTFE, proporcionando excelente desempenho de vedação. Sob condições de operação a 85% da pressão ajustada, para diâmetros nominais ≤150mm, a taxa de vazamento é ≤0,04m³/h, reduzindo efetivamente as perdas por volatilização do meio e cumprindo os requisitos ambientais de baixo vazamento. O corpo da válvula é equipado com um dispositivo de descarga eletrostática, mantendo o equipotencial com o tanque de armazenamento em todos os momentos para evitar riscos de segurança causados pelo acúmulo de eletricidade estática. Todos os componentes estão em conformidade com normas como a série GB/T 3836 e a ISO 16852, e passaram pela certificação de tipo à prova de explosão e por testes de vazamento de terceiros.
Adaptação a Múltiplas Condições, Estável e Confiável: A carcaça pode ser feita de aço carbono, liga de alumínio ou aço inoxidável 304, resistente à corrosão de diversos meios, como gasolina, querosene, óleo bruto e hidrocarbonetos aromáticos. A faixa de temperatura de trabalho é de -30℃~+150℃. Para ambientes de baixa temperatura, modelos anticongelantes para todas as estações podem ser selecionados. Após um teste de congelamento de 24 horas, o desvio da pressão de abertura do disco da válvula é ≤±20Pa. Grande capacidade de ventilação e pequena queda de pressão. O produto Tipo B com diâmetro nominal de 300 mm pode atingir uma capacidade de ventilação de até 900 m³/h, atendendo às necessidades de respiração rápida de grandes tanques de armazenamento. O elemento corta-chama pode suportar queima prolongada por ≥2 horas, garantindo proteção eficaz em cenários extremos.
Operação e Manutenção são Convenientes, Seguras e Controláveis: O design estrutural facilita a inspeção e a manutenção. O disco ondulado corta-chamas e o disco da válvula podem ser desmontados, limpos e substituídos individualmente. A superfície de vedação suporta reparo, reduzindo os custos de manutenção. Instalado no ponto mais alto da parte superior do tanque de armazenamento para garantir o fluxo suave de gás. Para tanques de armazenamento grandes e importantes, duas unidades podem ser instaladas simetricamente para formar um backup redundante, evitando falha de ponto único. A placa de identificação indica claramente os parâmetros chave, como pressão de ajuste, diâmetro nominal e classificação à prova de explosão, facilitando a seleção e as verificações de conformidade. A manutenção regular requer apenas a limpeza de detritos do elemento corta-chamas e a calibração da sensibilidade do disco da válvula.
III. Especificações Principais
1. Parâmetros de Pressão e à Prova de Explosão: A pressão de operação é dividida em três níveis: A/B/C (A: +355/-295Pa; B: +980/-295Pa; C: +1750/-295Pa), a classe de proteção contra explosão é ⅡA/ⅡB/ⅡC, o tempo de queima do elemento corta-chama é ≥ 2h, a resistência à descarga eletrostática é ≤ 10Ω.
2. Parâmetros de Ventilação e Vazamento: Diâmetro nominal DN50~DN350, Capacidade de ventilação 16~1150m³/h (dependendo do modelo); A 85% da pressão de trabalho, a taxa de vazamento para DN≤150mm é ≤0,04m³/h, a taxa de vazamento para DN≥220mm é ≤0,4m³/h.
3. Parâmetros de Material e Ambientais: Material do corpo da válvula opcional aço carbono/liga de alumínio/aço inoxidável 304, material de vedação PTFE, material do núcleo supressor de chama chapa corrugada de aço inoxidável; Temperatura de trabalho -30℃~+150℃, grau de proteção IP54, adequado para óleos Classe I e Classe II com ponto de fulgor ≤60℃ e gases inflamáveis.
4. Parâmetros de Instalação: O método de conexão é por flange, o padrão da flange é compatível com GB/T 9119, o método de instalação é vertical no topo do tanque de armazenamento, as dimensões gerais (altura × diâmetro) dependem do diâmetro nominal (o tipo DN100 tem aproximadamente 350×200mm), e o peso é ≤50kg (modelos de diâmetro maior são ≤150kg).
4. Cenários Aplicáveis
Amplamente utilizado em cenários de armazenamento de mídias inflamáveis em indústrias como petróleo, química e gás natural, incluindo: proteção de aberturas de respiro para tanques de armazenamento cilíndricos verticais de aço soldado, tanques de óleo com teto flutuante interno e tanques de combustível subterrâneos em postos de gasolina; equipamento correspondente para tanques de armazenamento de óleos Classe A e B, como petróleo bruto, gasolina, querosene, diesel e aromáticos; e balanceamento de pressão e prevenção de incêndio/explosão para tanques de armazenamento de gases inflamáveis, como matérias-primas químicas e gás liquefeito de petróleo. Adequado para vários cenários, como tanques de armazenamento externos ao ar livre, tanques de armazenamento internos e tanques de armazenamento em regiões de baixa temperatura, é um acessório de segurança essencial para garantir a operação segura de tanques de armazenamento, atendendo aos requisitos de proteção ambiental e economia de energia, e passando pela aceitação de conformidade da indústria.
