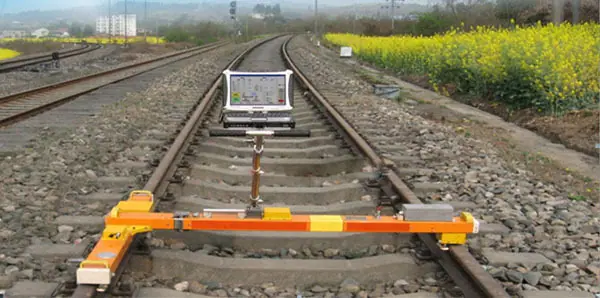

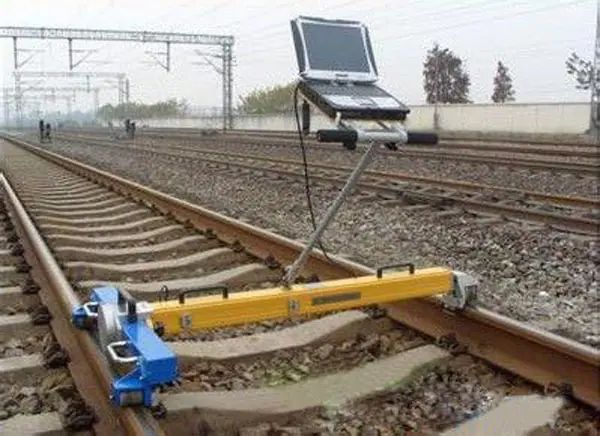

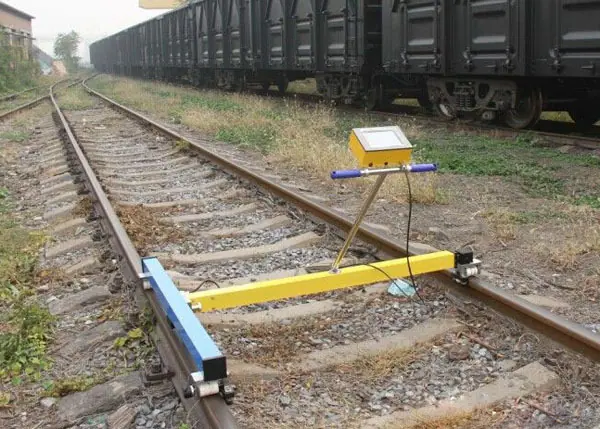

O instrumento de inspeção de via FTGZ-3 é um pequeno carrinho usado para detectar os parâmetros geométricos estáticos da via. Consiste principalmente em três partes: dispositivo mecânico de detecção, sistema de coleta e análise de dados e software inteligente de análise e processamento de dados; entre eles:
O dispositivo mecânico de detecção consiste em duas partes: uma moldura e um instrumento de aquisição de dados;
O sistema de coleta e análise de dados é composto por um software de coleta e análise de dados e um computador industrial (coletor de dados). O software de coleta e análise de dados foi instalado no computador industrial configurado (coletor de dados) antes de sair da fábrica e pode ser utilizado diretamente;
O software inteligente de análise e processamento de dados foi instalado no computador industrial (instrumento de aquisição de dados) antes de sair da fábrica.
O instrumento de inspeção de via FTGZ-3 é usado principalmente para detectar os parâmetros geométricos estáticos da via, nomeadamente bitola, nível (ou superelevação), direções e vetores da via esquerda e direita, alturas esquerda e direita e poços triangulares.

O computador industrial integrado (instrumento de aquisição de dados) é usado para registrar e analisar dados, e os resultados reais da medição são exibidos em tempo real; a função de alarme de excesso de limite em todos os locais do projeto permite que os inspetores marquem imediatamente os locais com defeitos graves.

Pode ser utilizado para diálogo homem-máquina e serve para registrar os pontos característicos da linha, cruzamentos, plataformas e perda de parafusos fixos. Marcas ou doenças, como trilhos quebrados, podem ser analisadas posteriormente por meio de software inteligente de análise e processamento de dados especialmente equipado para fornecer base científica para a manutenção da linha.
