Jd1000-7.5 Dispositivo de Tensionamento Hidráulico de Correia Dispositivo de Tensionamento de Correia Transportadora Máquina de Tensionamento de Fita

Introdução ao produto do dispositivo de enrolamento de fita hidráulica

O dispositivo de enrolamento hidráulico da correia transportadora é um componente de suporte padrão para o transportador de correia retrátil em minas de carvão. Sua função é enrolar de forma rápida e eficiente a correia transportadora armazenada na caixa de armazenamento da correia na bobina do dispositivo de enrolamento da correia e, em seguida, transferir a correia transportadora enrolada para o exterior da estrutura através da rotação horizontal do dispositivo de enrolamento da correia, e em seguida, use ferramentas auxiliares de transporte para transportar a correia transportadora. A aplicação deste equipamento pode melhorar a eficiência do trabalho e reduzir a intensidade de trabalho dos trabalhadores.

Estrutura do dispositivo de enrolamento de correia hidráulica e princípio de funcionamento

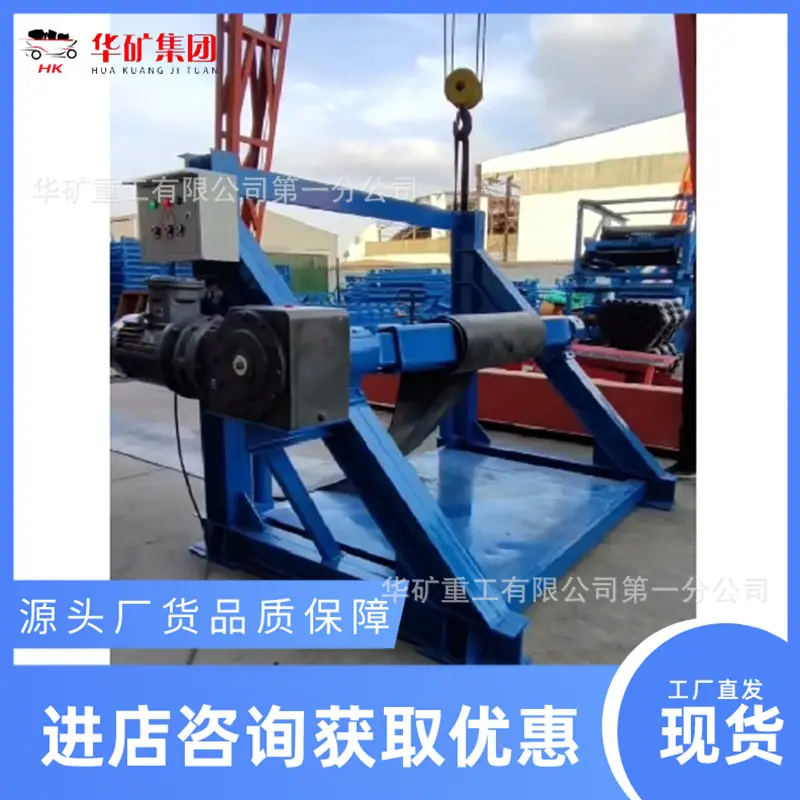

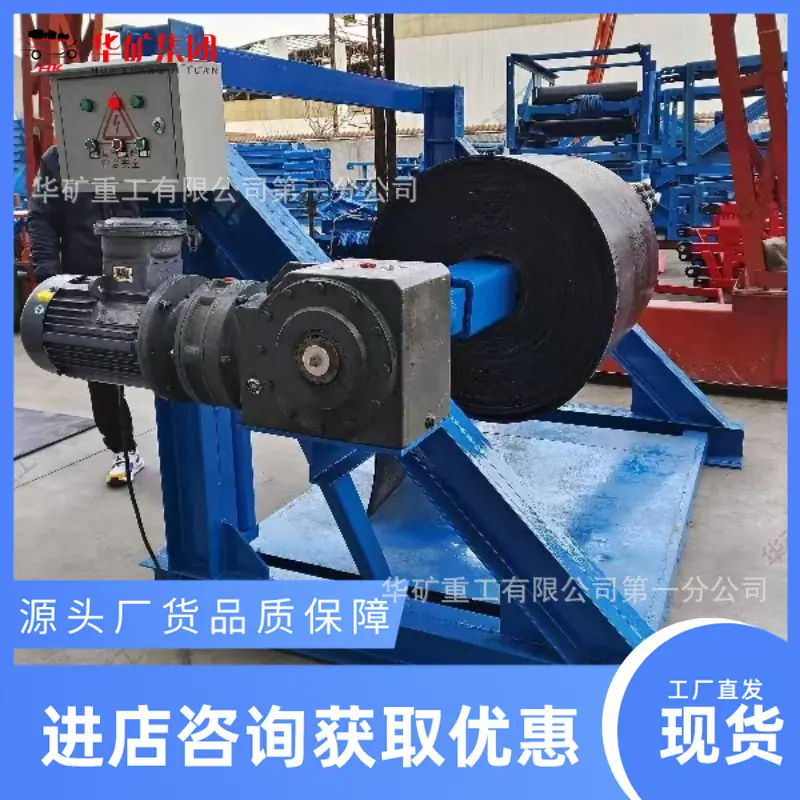

O dispositivo de enrolamento de correia hidráulica para transportador de correia é composto por uma estrutura, uma estação de bomba hidráulica, um dispositivo de fixação de correia fixa, um dispositivo de trefilação de correia de desaceleração rotativa hidráulica, um dispositivo de enrolamento de correia, um dispositivo de rotação horizontal de 180° e outros componentes.

O dispositivo é disposto atrás do compartimento de armazenamento da correia transportadora telescópica, e a potência de todo o conjunto de equipamentos é fornecida pela estação de bombeamento hidráulico. Quando a caixa de armazenamento da correia está cheia de correias transportadoras, a correia é fixada pelo dispositivo de fixação fixo para evitar que a correia se solte. Ele só pode ser liberado depois que a correia for enrolada e a junta da correia estiver conectada. O mecanismo de extração da correia é acionado pelo motor hidráulico para girar o rolo superior, e o rolo inferior é apoiado por dois cilindros hidráulicos para pressionar a correia entre os rolos superior e inferior. À medida que o motor hidráulico gira continuamente, a correia relaxa. Neste momento, a junta da correia é desmontada e a correia pode ser enrolada. Após o enrolamento da correia, o cilindro hidráulico que suporta o rolo inferior é liberado e o rolo inferior é reiniciado. O mecanismo de enrolamento da correia é acionado pelo motor hidráulico, com forte força de enrolamento e velocidade controlável. O cinto pode ser enrolado em cerca de 120 metros de comprimento. O balancim pode balançar para cima e para baixo, para a esquerda e para a direita para enrolar a correia com precisão e pode atingir uma rotação interna de 180° para mover a correia enrolada para fora do suporte da correia.

Todos os circuitos de cilindros hidráulicos nos dispositivos de transporte da correia são equipados com travas hidráulicas para garantir força de fixação constante. Mecanismos antiderrapantes também são instalados para evitar acidentes, como aperto incorreto da correia transportadora quando a correia transportadora está operando normalmente.
