Bomba d'água de ferro fundido Anhui Jiangnan JIS65-40-250 bomba centrífuga horizontal de estágio único bomba de esgoto não entupível
Variantes

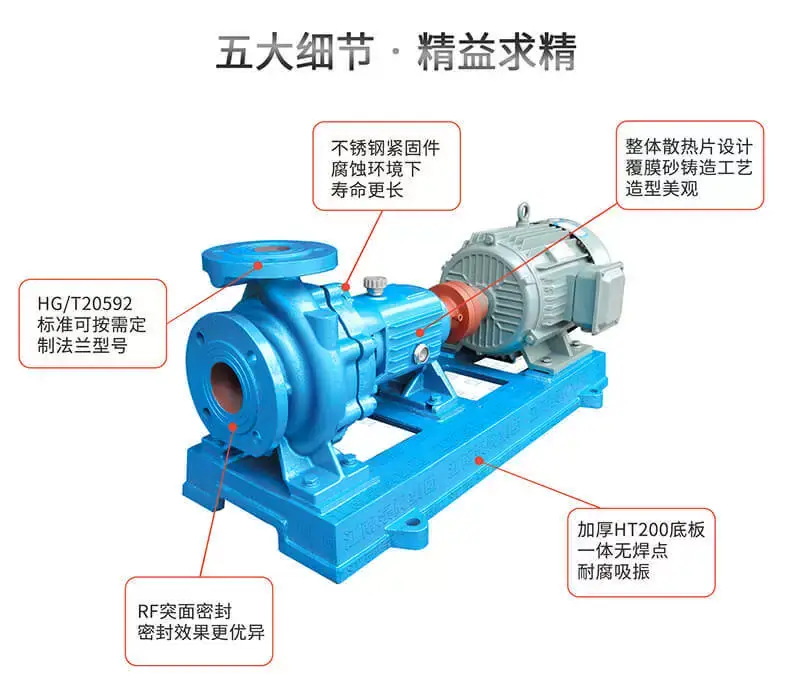

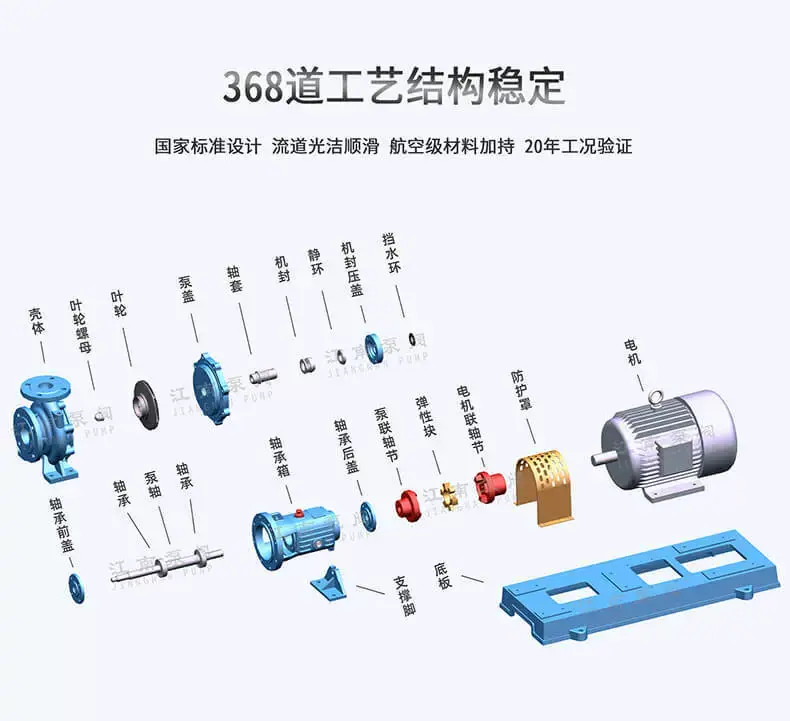

A estrutura da bomba centrífuga de água limpa JIS é uma bomba centrífuga de estágio único, sucção única, tipo cantilever (sucção axial), também conhecida como bomba centrífuga de água limpa. Seu desempenho hidráulico foi otimizado com base no projeto conjunto nacional, tornando-a econômica em operação. O desempenho e as dimensões são projetados de acordo com o padrão internacional ISO2858, e é um dos produtos de bomba econômica promovidos em nosso país. Esta bomba tem uma estrutura simples, desempenho confiável, tamanho pequeno, peso leve, boa resistência à cavitação, baixo consumo de energia, e é fácil de usar e manter.
As bombas de água limpa JIS são adequadas para abastecimento e drenagem de água industrial e urbana, e também podem ser usadas para irrigação e drenagem agrícola, e para transportar água limpa ou outros líquidos com propriedades físicas e químicas semelhantes à água limpa. A temperatura de operação das bombas de água limpa JIS é de -40°C a 120°C.
| número de série | Modelo | Velocidade (Rev) = 2900r/min Densidade média = 1000kg/m³ | ||||||
| fluxo | Elevador | eficiência | importar | Exportar | NPSH | Potência do motor | ||
| Fluxo | Cabeça da bomba | η | Entrada | Tomada | Npsh | Poder | ||
| (m³/h) | (m) | (%) | (milímetros) | (milímetros) | (m) | (kW) | ||
| 1 | JIS50-32-125 | 12,5 | 20 | 60 | φ50 | φ32 | 2 | 1,5 |
| 2 | JIS50-32-160 | 12,5 | 32 | 54 | φ50 | φ32 | 2 | 3 |
| 3 | JIS50-32-200 | 12,5 | 50 | 48 | φ50 | φ32 | 2 | 5.5 |
| 4 | JIS50-32-250 | 12,5 | 80 | 38 | φ50 | φ32 | 2 | 11 |
| 5 | JIS65-50-125 | 25 | 20 | 69 | φ65 | φ50 | 2 | 3 |
| 6 | JIS65-50-160 | 25 | 32 | 65 | φ65 | φ50 | 2 | 5.5 |
| 7 | JIS65-40-200 | 25 | 50 | 60 | φ65 | φ40 | 2 | 7,5 |
| 8 | JIS65-40-250 | 25 | 80 | 50 | φ65 | φ40 | 2 | 15 |
| 9 | JIS65-40-315 | 25 | 125 | 40 | φ65 | φ40 | 2,5 | 30 |
| 10 | JIS80-65-125 | 50 | 20 | 75 | φ80 | φ65 | 3 | 5.5 |
| 11 | JIS80-65-160 | 50 | 32 | 73 | φ80 | φ65 | 2,5 | 7,5 |
| 12 | JIS80-50-200 | 50 | 50 | 69 | φ80 | φ50 | 2,5 | 15 |
| 13 | JIS80-50-250 | 50 | 80 | 63 | φ80 | φ50 | 2,5 | 22 |
| 14 | JIS80-50-315 | 50 | 125 | 54 | φ80 | φ50 | 2,5 | 37 |
| 15 | JIS100-80-125 | 100 | 20 | 78 | φ100 | φ80 | 4,5 | 11 |
| 16 | JIS100-80-160 | 100 | 32 | 78 | φ100 | φ80 | 4 | 15 |
| 17 | JIS100-65-200 | 100 | 50 | 75 | φ100 | φ65 | 3.6 | 22 |
| 18 | JIS100-65-250 | 100 | 80 | 72 | φ100 | φ65 | 3.8 | 45 |
| 19 | JIS100-65-315 | 100 | 125 | 70 | φ100 | φ65 | 4 | 30 |
| 20 | JIS125-100-200 | 200 | 50 | 81 | φ125 | φ100 | 4,5 | 45 |
| 21 | JIS125-100-250 | 200 | 80 | 78 | φ125 | φ100 | 4.2 | 75 |
| 22 | JIS125-100-315 | 200 | 125 | 75 | φ125 | φ100 | 4,5 | 132 |
