Válvula de Exaustão de Porta Única Tipo Flange com Conexão Estável e Confiável Válvula de Exaustão de Porta Única Válvula de Exaustão de Porta Única Tipo Flange

Respirador de Ar de Porta Única com Flange é um dispositivo para ventilação de ar em sistemas de tubulação. Sua função principal é remover automaticamente o gás acumulado dentro da tubulação, prevenindo fenômenos como golpe de aríete e ar-bloqueio, e garantindo a operação estável do sistema de tubulação. Geralmente é instalado em pontos altos da tubulação ou em locais propensos ao acúmulo de gás e é amplamente utilizado em sistemas de circulação de água em diversas áreas, como abastecimento e drenagem de água municipal, aquecimento central, tubulações industriais e AVAC.

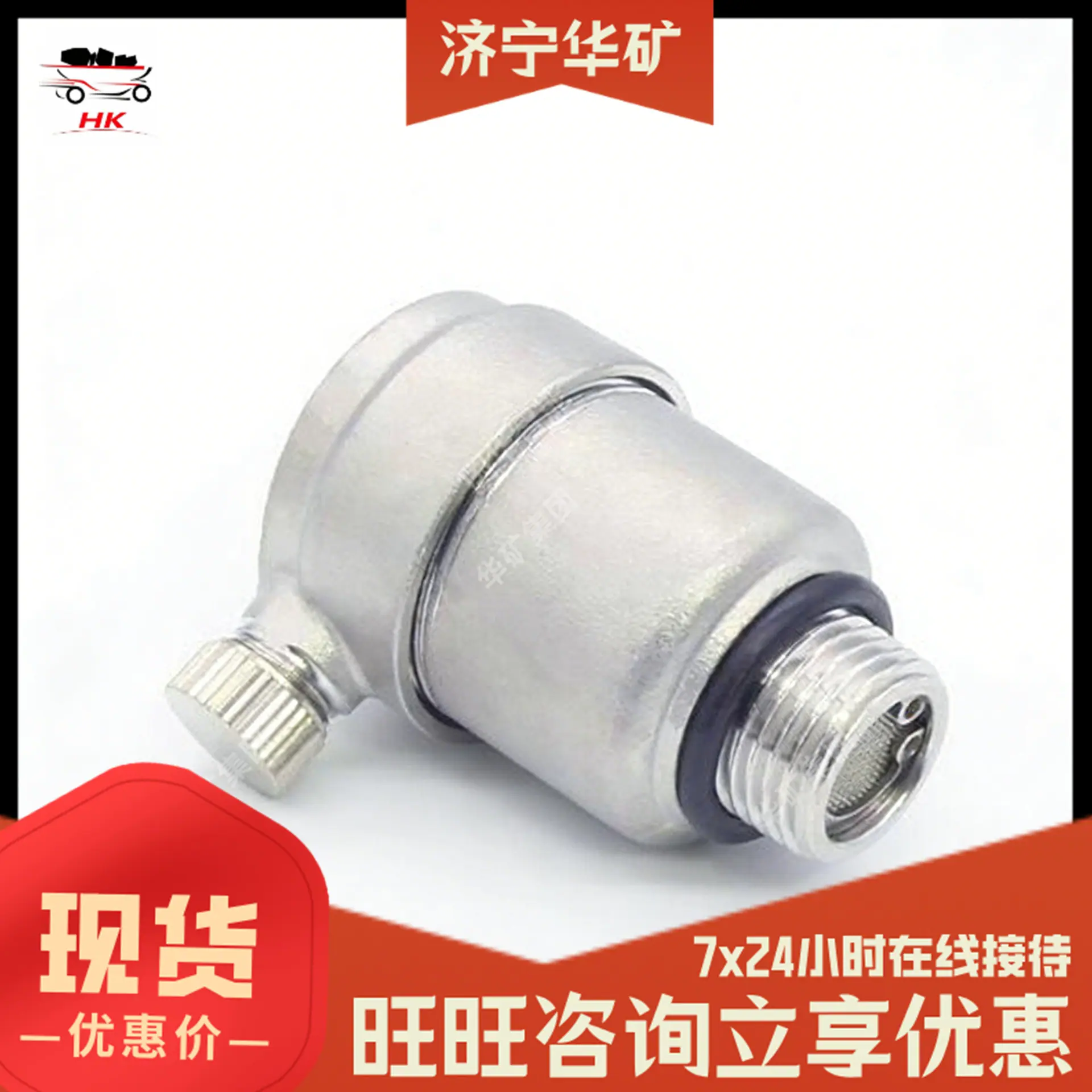

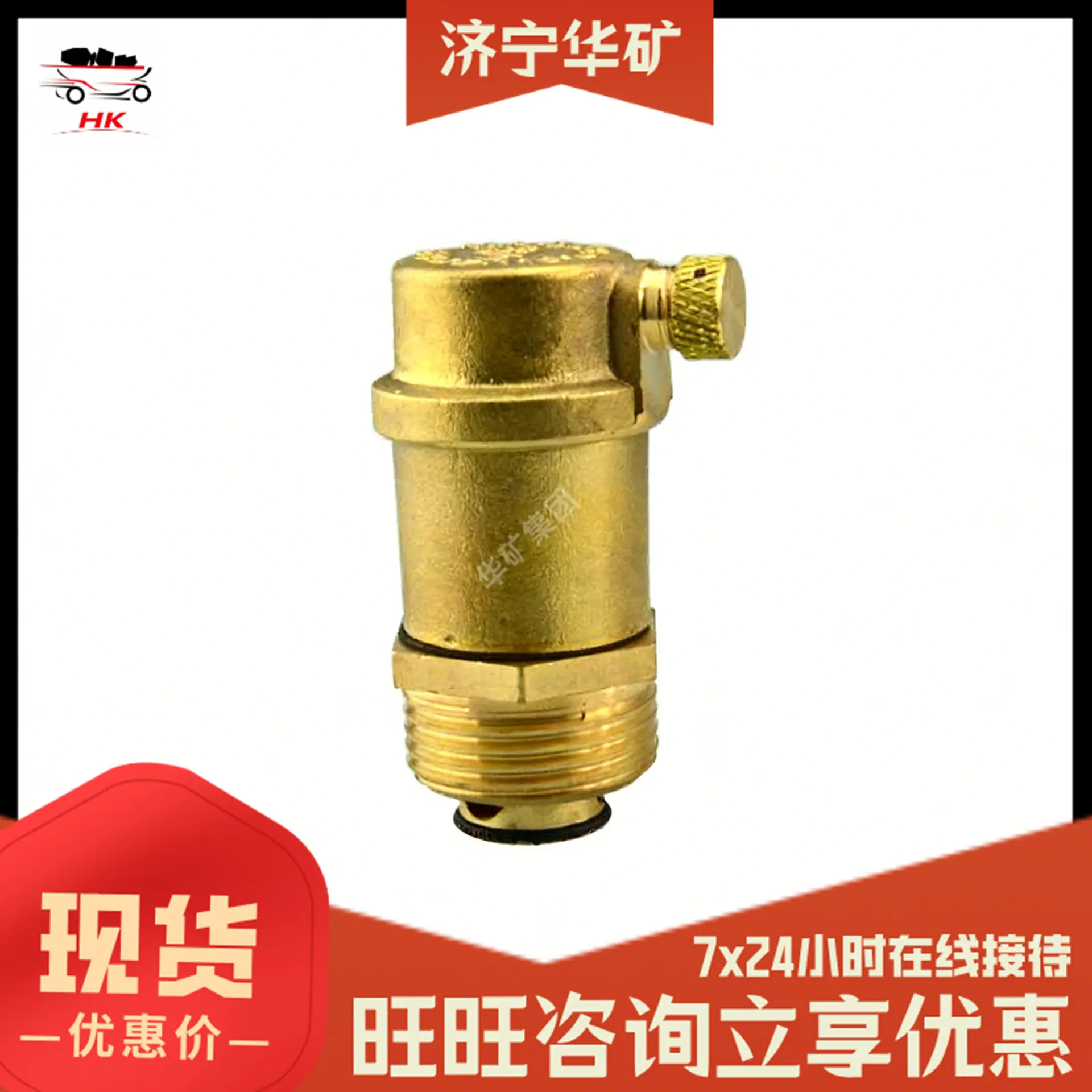

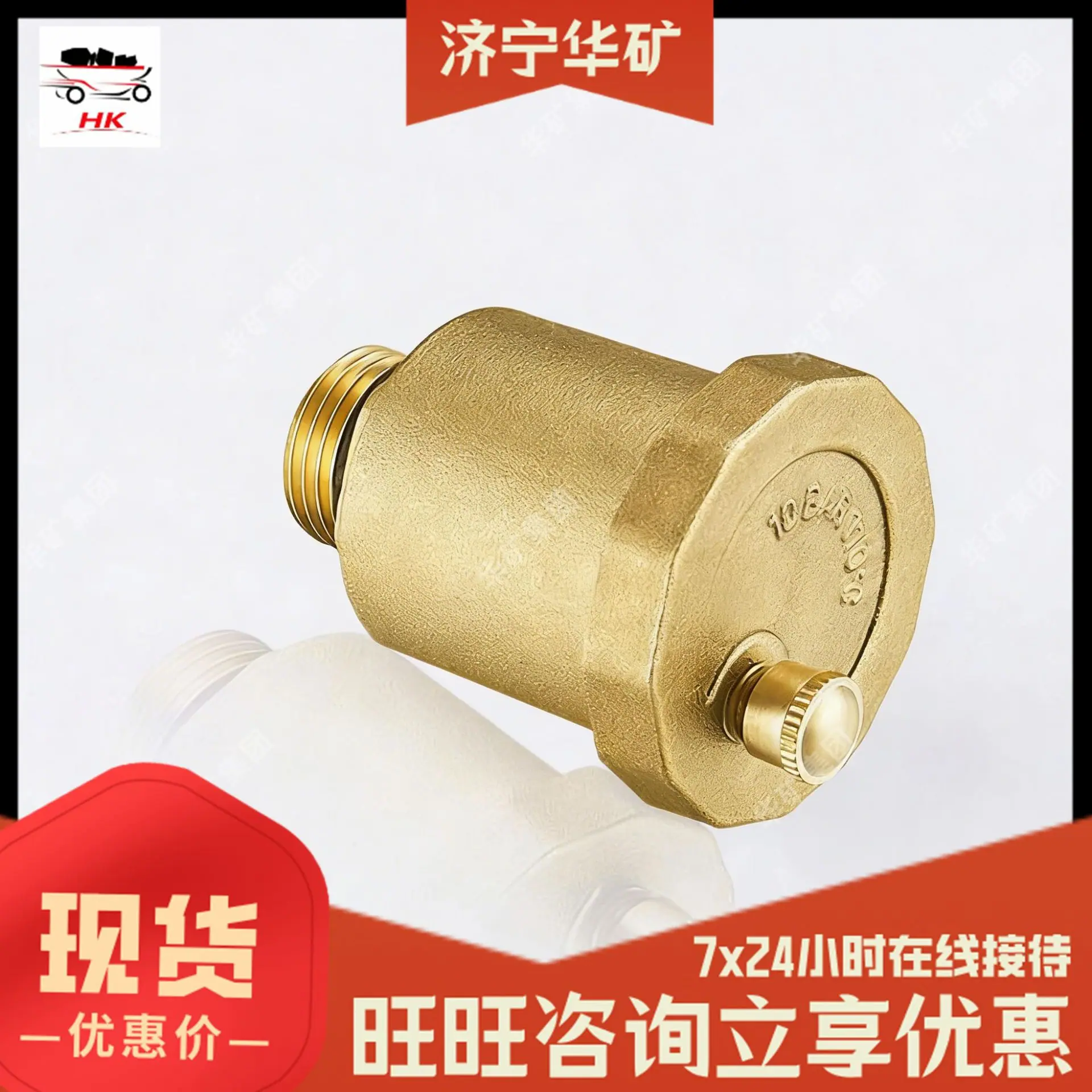

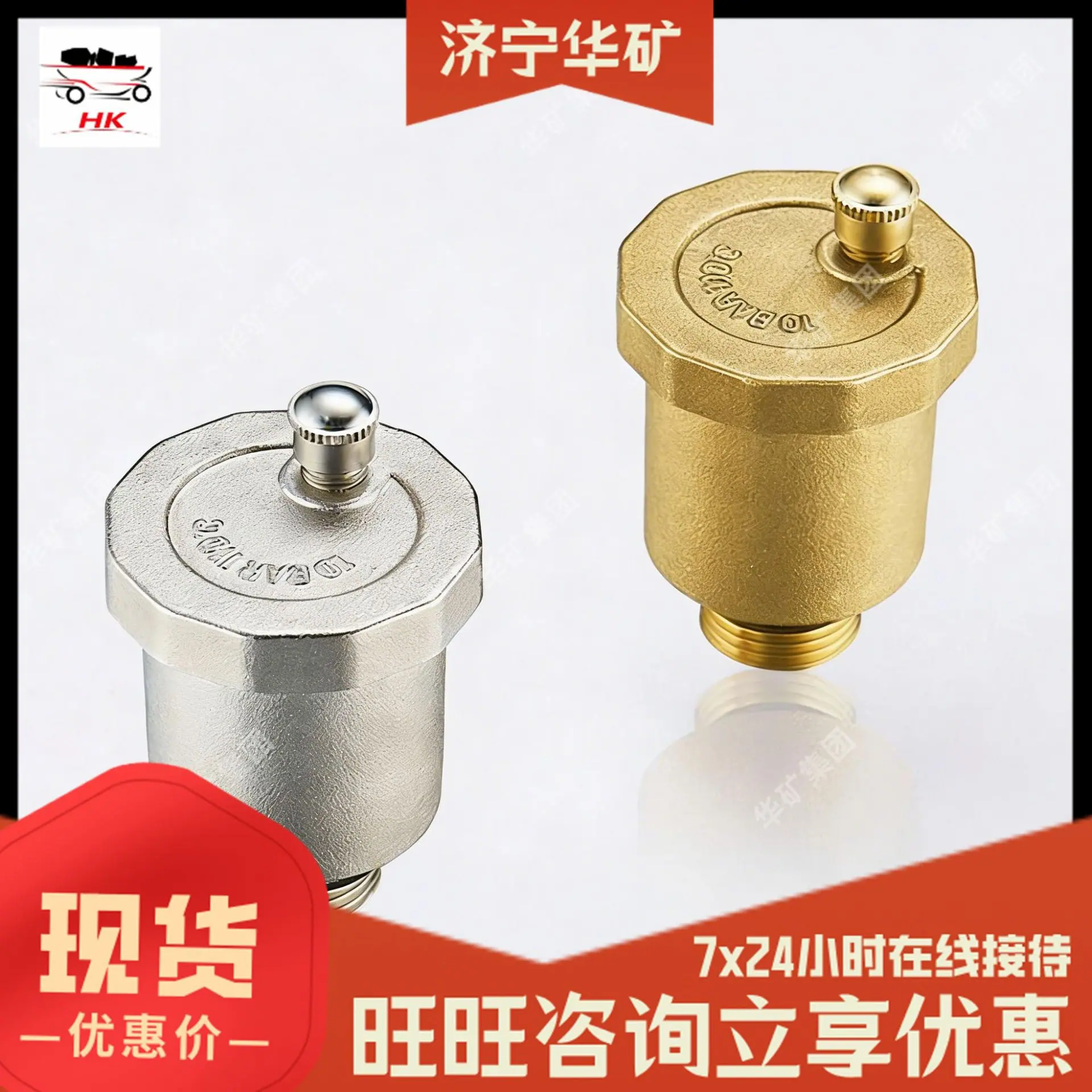

O corpo desta válvula é predominantemente cilíndrico. Os componentes principais incluem uma esfera de flutuação de aço inoxidável, vedações de borracha e um respiro de ar de latão. Durante a operação, ela abre e fecha automaticamente com base na diferença de flutuabilidade da esfera de flutuação conforme o nível do líquido muda: Durante a fase de enchimento da tubulação, o ar entra na cavidade do corpo da válvula sob pressão e é descarregado através do respiro de ar. À medida que o nível da água sobe, a esfera de flutuação sobe e eventualmente veda a válvula pressionando contra a vedação. Durante a fase de operação da tubulação, o gás liberado da água se acumula continuamente dentro da válvula, fazendo com que o nível da água baixe e a esfera de flutuação caia. Após a descarga do gás, a esfera de flutuação retorna à sua posição, repetindo este ciclo para ventilação automática contínua. Alguns modelos também possuem uma função de sucção de pressão negativa. Quando ocorre pressão negativa na tubulação devido a razões como falha de energia da bomba, a válvula pode sugar ar automaticamente para evitar danos à tubulação causados pela diferença excessiva de pressão interna e externa.

Corpo de ferro fundido：Adequado para sistemas de tubulação de água limpa em condições gerais de trabalho, possuindo resistência básica à pressão e resistência à corrosão.

Corpo de válvula de aço fundido：Maior resistência, pode suportar maior pressão de trabalho, adequado para cenários de tubulação industrial com altos requisitos de resistência do corpo da válvula.

Corpo em aço inoxidável：Excelente resistência à corrosão, pode ser usado em sistemas de tubulação contendo meios corrosivos ou que exigem altos padrões de higiene, como tubulações de circulação de água nas indústrias de processamento de alimentos e farmacêutica.

Utilizando um método de conexão por flange, o flange do corpo da válvula é fixado ao flange da tubulação com parafusos. Comparado às conexões rosqueadas, pode suportar maior pressão da tubulação e força de impacto, é menos propenso a problemas de afrouxamento e vazamento, e é adequado para os requisitos de instalação de tubulações de grande diâmetro, especialmente adequado para sistemas de tubulação industriais e municipais que operam a longo prazo.

Os componentes de vedação da válvula são feitos principalmente de borracha e apresentam uma estrutura de prensagem precisa com uma esfera flutuante de aço inoxidável. Após a purga, esta estrutura pode fechar hermeticamente a porta de purga, prevenindo eficazmente o vazamento do meio dentro da tubulação e garantindo a pressão estável do sistema.

Alcança a ventilação automática conectando a boia ao nível do líquido, não requerendo energia externa nem operação manual, reduzindo os custos de operação e manutenção do sistema. Ele pode responder continuamente ao acúmulo de gás dentro da tubulação, garantindo que a tubulação permaneça sempre em um estado operacional.

Adaptável a diversos meios, como água fria e quente, com uma faixa de temperatura de operação de temperatura ambiente a cerca de 100℃, e pressão nominal cobrindo múltiplos níveis de 0,6MPa a 2,5MPa, pode atender às necessidades de ventilação de tubulações de diferentes indústrias e condições operacionais.

Através da resposta sensível do mecanismo de boia, o gás na tubulação pode ser descarregado em tempo hábil, eliminando a obstrução do fluxo médio por bolsões de gás, melhorando a eficiência do transporte de água e calor em tubulações e reduzindo a perda de energia causada pelo acúmulo de gás.

A função automática de sucção de ar pode equilibrar rapidamente a pressão interna e externa quando ocorre pressão negativa na tubulação, prevenindo deformações e rupturas causadas por pressão desigual e estendendo efetivamente a vida útil do sistema de tubulação.

Oferece uma variedade de opções de material do corpo, incluindo ferro fundido, aço fundido, aço inoxidável, etc., que podem ser selecionadas de forma flexível com base em fatores como características do meio da tubulação, classificação de pressão e ambiente operacional, para atender às necessidades personalizadas de diferentes cenários.

。
