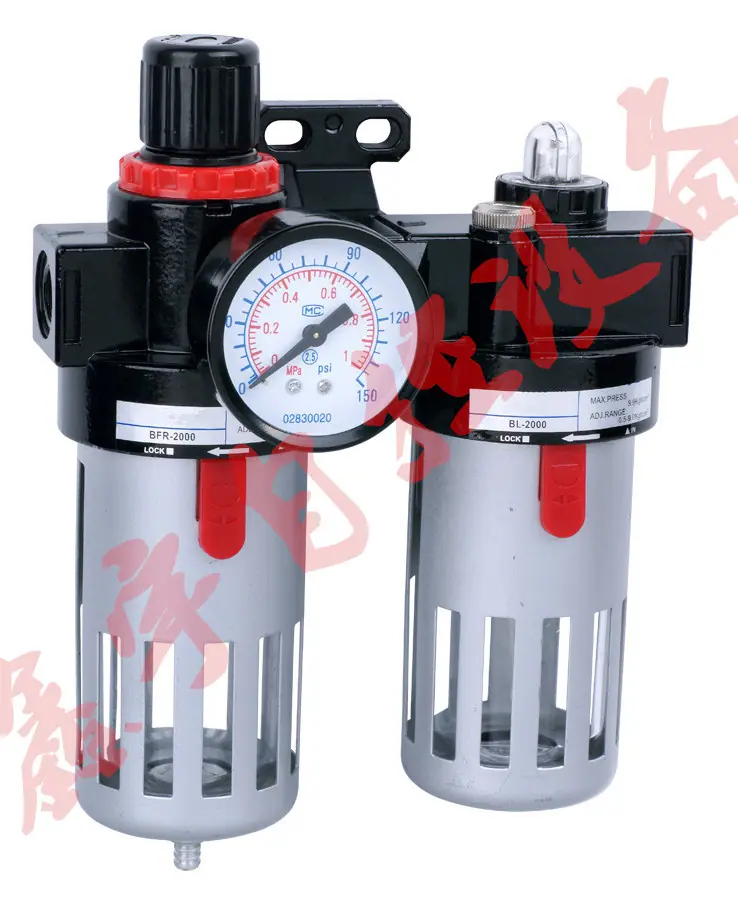

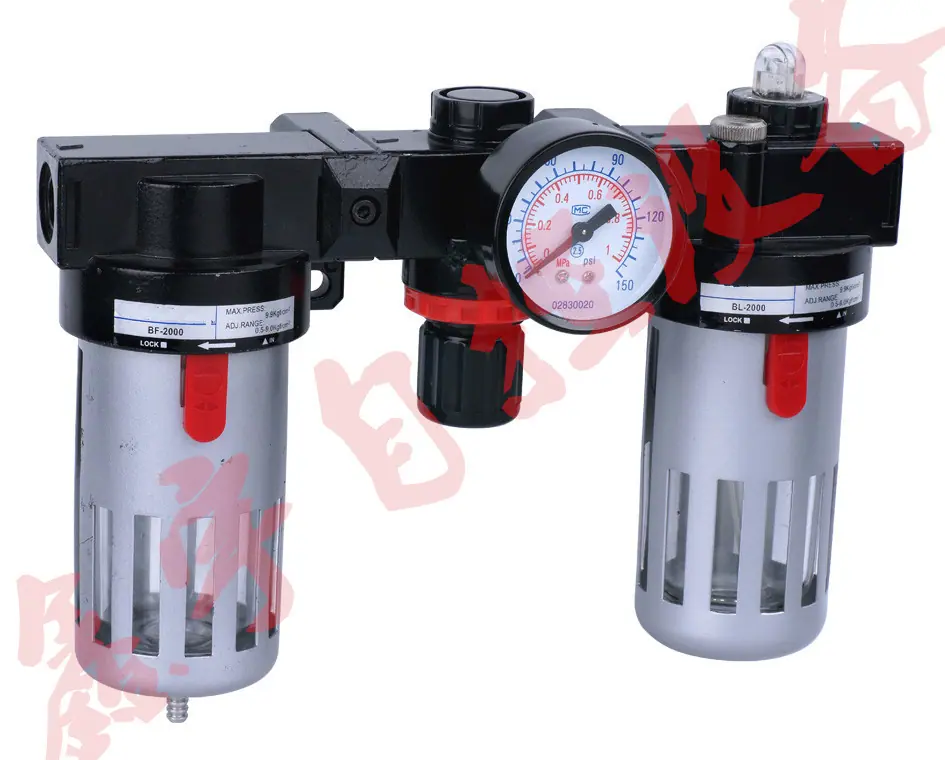

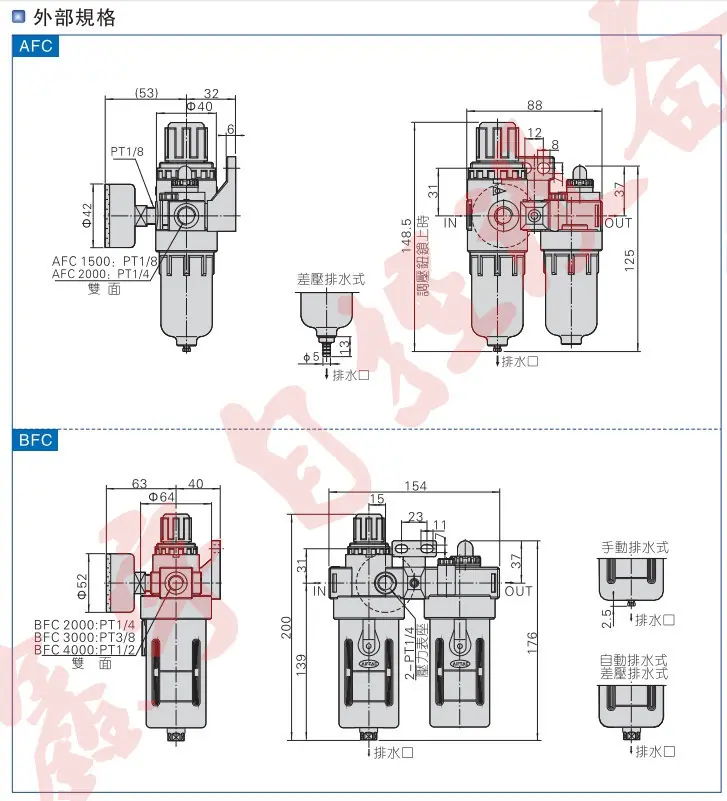

BFC-3000 BFC3000 Pneumático Duas Partes Pneumático Duas Partes Fonte de Ar Duas Partes Xinyu

Em um sistema de transmissão pneumática, os componentes de tratamento da fonte de ar referem-se ao filtro de ar, regulador de pressão e lubrificador. Algumas marcas de válvulas solenoides e cilindros podem atingir lubrificação sem óleo (usando graxa para lubrificação), portanto, um lubrificador não é necessário!

A classificação geral de filtração é de 50-75μm, e a faixa de regulação de pressão é de 0,5-10Mpa. Se for necessária uma precisão de filtração de 5-10μm, 10-20μm, 25-40μm, e regulação de pressão de 0,05-0,3Mpa, 0,05-1Mpa, o componente formado pelas três partes principais sem conexões de tubulação é chamado de triplet.

Os três componentes principais são dispositivos de fonte de ar indispensáveis na maioria dos sistemas pneumáticos. Eles são instalados próximos aos equipamentos consumidores de ar e são a garantia final da qualidade do ar comprimido. A ordem de instalação dos três componentes principais, de acordo com a direção do fluxo de entrada, é filtro de ar, regulador de pressão e lubrificador.

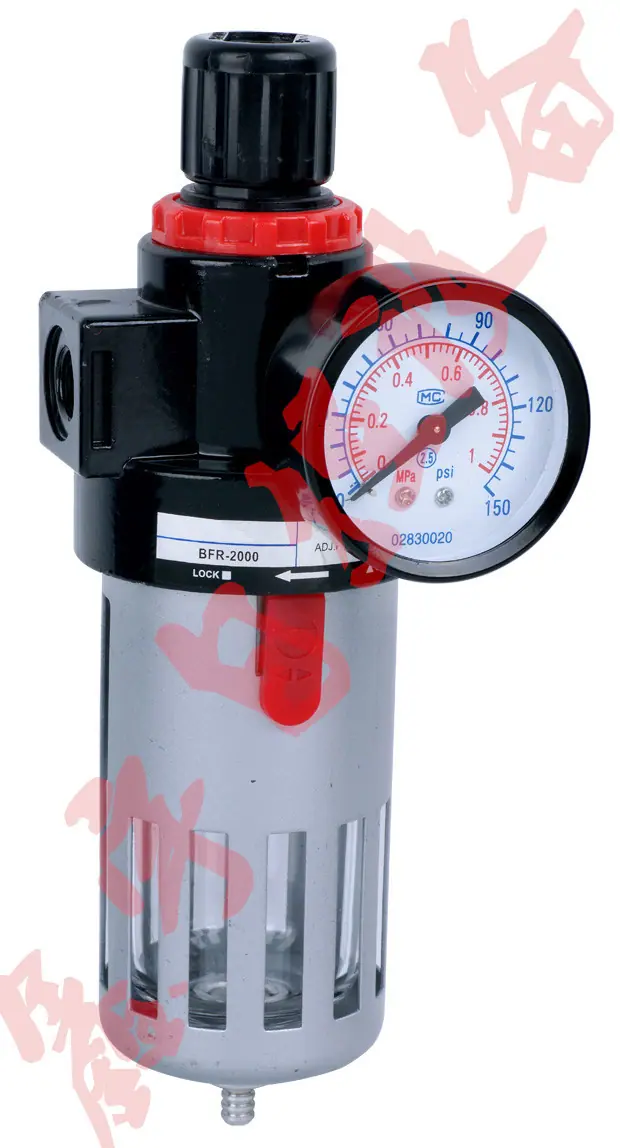

Um filtro de ar e uma válvula redutora de pressão combinados juntos podem ser chamados de unidade combinada pneumática (ou unidade FRL). Eles também podem ser montados juntos para se tornarem uma válvula redutora de pressão com filtro (que tem a mesma função que usar um filtro de ar e uma válvula redutora de pressão separadamente).

Em algumas situações, a névoa de óleo não pode ser permitida na corrente de ar comprimido, portanto, um separador de névoa de óleo é necessário para filtrar a névoa de óleo do ar comprimido. Em resumo, esses poucos componentes podem ser selecionados conforme necessário e podem ser usados em combinação.

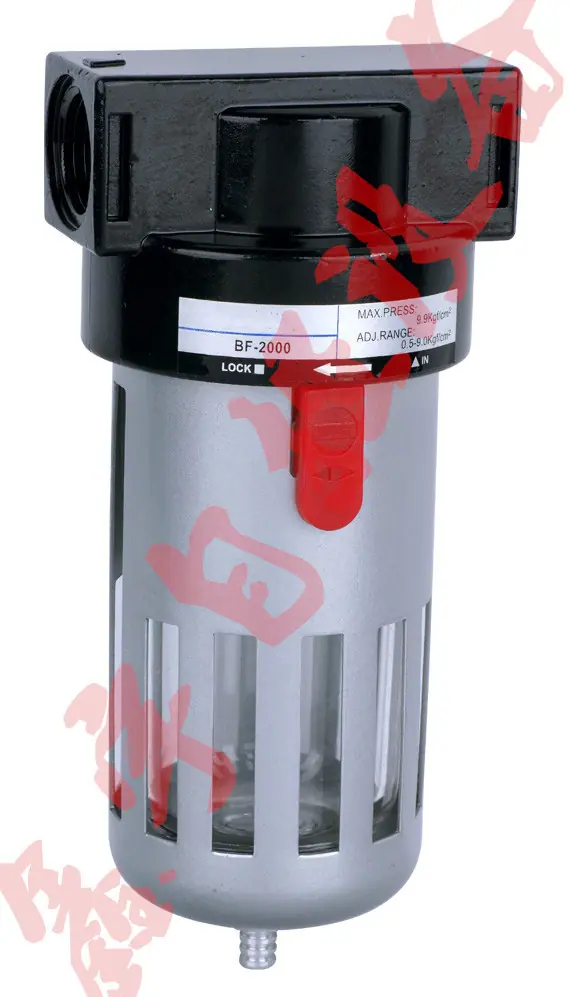

O filtro de ar é usado para limpar a fonte de ar e pode filtrar a umidade do ar comprimido para evitar que a umidade entre no dispositivo com o gás.

A válvula redutora de pressão pode estabilizar a pressão da fonte de ar, mantendo a fonte de ar em um estado constante, e pode reduzir danos a componentes como válvulas ou atuadores causados por mudanças súbitas na pressão da fonte de ar. O filtro é usado para limpar a fonte de ar e pode filtrar umidade do ar comprimido,

Evite a entrada de umidade no dispositivo com o gás.

O lubrificador de névoa de óleo pode lubrificar as peças móveis do corpo da máquina. Ele pode lubrificar peças onde é inconveniente adicionar óleo lubrificante, prolongando significativamente a vida útil do corpo da máquina.

Instalar:

Instruções para uso de peças de tratamento de fonte de ar:

1. O filtro possui dois métodos de drenagem: drenagem por pressão e drenagem manual. Ao drenar manualmente, descarregue até que o nível da água esteja abaixo do elemento filtrante.

2. Ao ajustar a pressão, puxe para cima e gire o botão antes de girá-lo. Pressione o botão para baixo para posicioná-lo. Gire o botão para a direita para aumentar a pressão de saída e para a esquerda para diminuir a pressão de saída. Ao ajustar a pressão, ela deve ser ajustada gradualmente e uniformemente para o valor de pressão necessário e não deve ser ajustada em uma etapa.

3. Como usar o alimentador de óleo: Use óleo para correia transportadora JIS K2213 (ISO VG32 ou equivalente) para o alimentador de óleo. Não encha o copo mais do que oito décimos. O número 0 indica uma pequena quantidade de óleo e 9 indica uma grande quantidade de óleo. Você não pode girar da posição 9-0; deve girar no sentido horário.
