Máquina Raspadora de Escória com Rodas Zwy-80/30.75G para Construção de Túneis, Equipamento de Remoção de Escória com Rodas Movido a Diesel

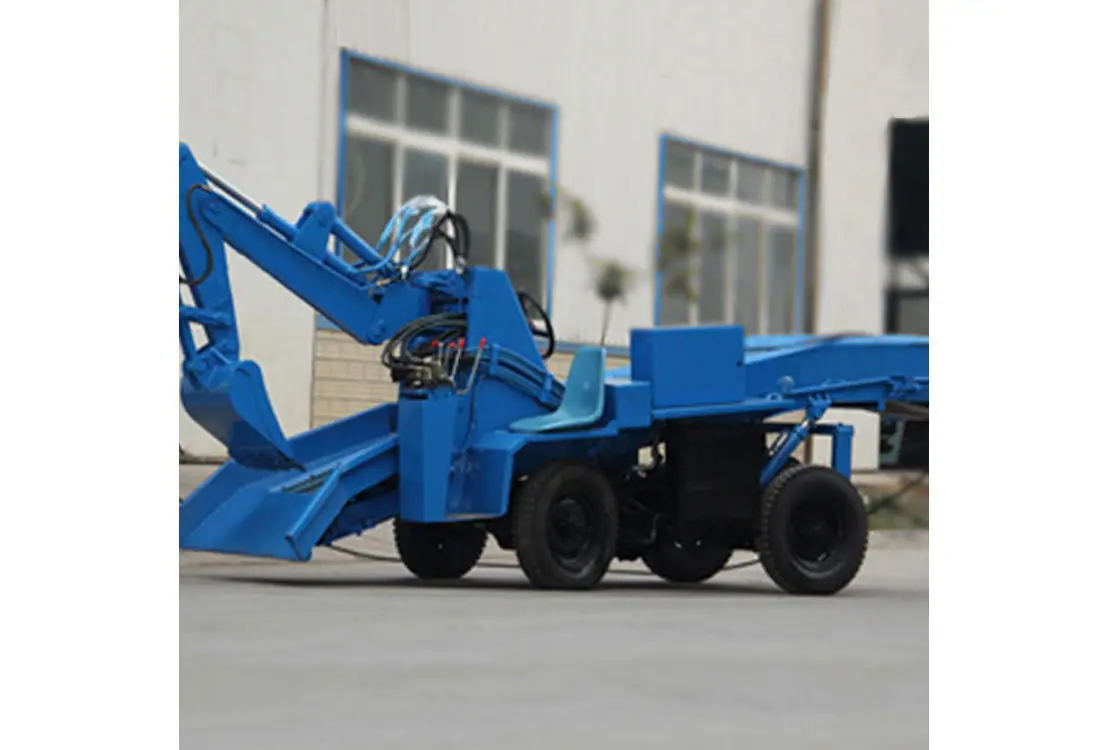

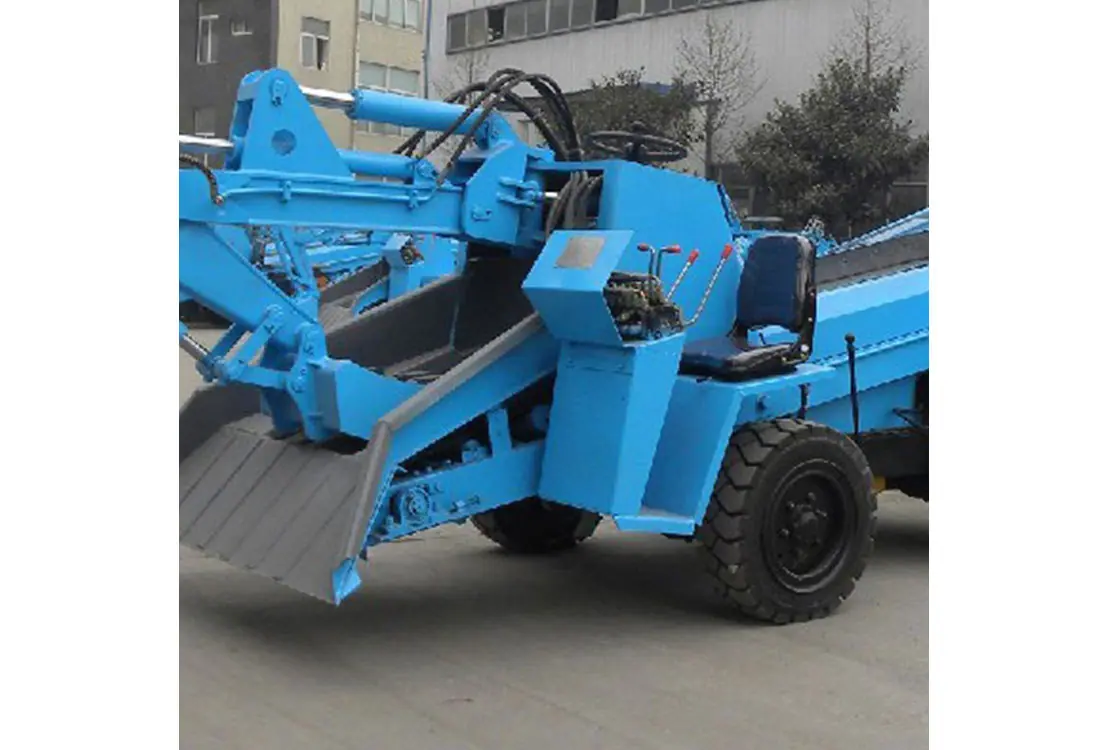

Introdução ao produto da máquina de lixar rodas ZWY-80 / 30.75G
O raspador de rodas ZWY-80/30.75G é composto principalmente de mecanismo de retroescavadeira, calha de transporte, mecanismo de caminhada, conjunto de estrutura, conjunto de bomba de óleo do motor, sistema operacional hidráulico, sistema elétrico e outras peças. As bitolas de trilho aplicáveis são 600 mm, 762 mm e 900 mm, respectivamente. O raio da curva precisa ser maior que 12 m. Os trilhos temporários no local de trabalho usam trilhos de 38 kg/m ou 43 kg/m. O comprimento é de 2,5-3 m. A extremidade frontal do trilho usa dormentes de aço (aço de canal) e é fixada com compensado, que é firme e confiável. O nível de água no local de trabalho deve ser menor que a superfície do trilho, e a drenagem da superfície de trabalho deve ser boa. Para garantir que toda a máquina não interfira na operação no túnel, a distância entre o centro da pista e a parede do túnel deve ser de no mínimo 1000 mm, e o solo e a pista devem ser planos e não devem afundar.

O mecanismo de viagem é a base de toda a máquina, que precisa se mover para frente e para trás durante o trabalho. O motor hidráulico aciona o eixo de transmissão para girar, a embreagem aciona a engrenagem de transmissão para girar, e as engrenagens duplas no eixo intermediário acionam a engrenagem grande no eixo da roda dianteira para girar o eixo da roda dianteira, e a roda dentada no eixo da roda dianteira aciona o eixo da roda traseira para girar através da corrente, realizando assim a tração nas quatro rodas de toda a máquina.

Ele tem as características de caminhada confiável e tração forte. As funções e características de outras partes são semelhantes às dos crawler scrapers.

Parâmetros técnicos do raspador tipo roda ZWY-80
Modelo do produto Tipo de roda de trilho ZWY-80/30.75G

Peso da máquina KG 6800

Capacidade de carga m3/h 80

Largura de escavação mm 4800

Distância de escavação mm 1840

Altura de escavação mm 2400

Profundidade de escavação mm 550

Altura de descarga mm 1250 (variável)

Distância de descarga mm 2050 (variável)

Velocidade de deslocamento m/s 0,37/0,75

Velocidade da corrente do raspador m/min 26

Mecanismo de transporte de corrente raspadora de corrente única com acionamento único

Pequeno raio de giro m ≥12

Pressão máxima de trabalho mpa ≤20

Distância ao solo mm ≥27

Potência total KW 30,75
