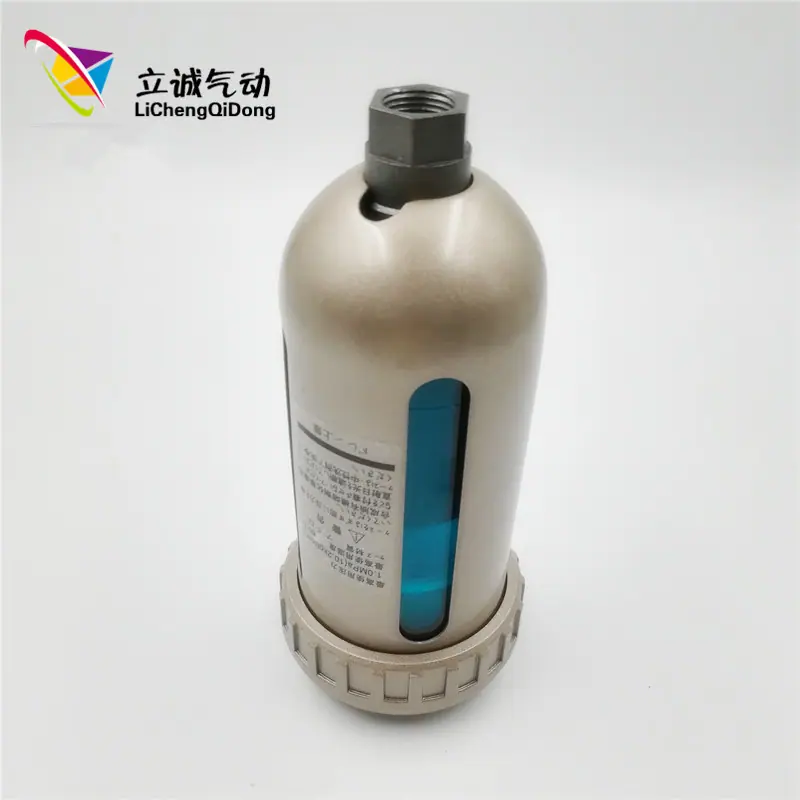

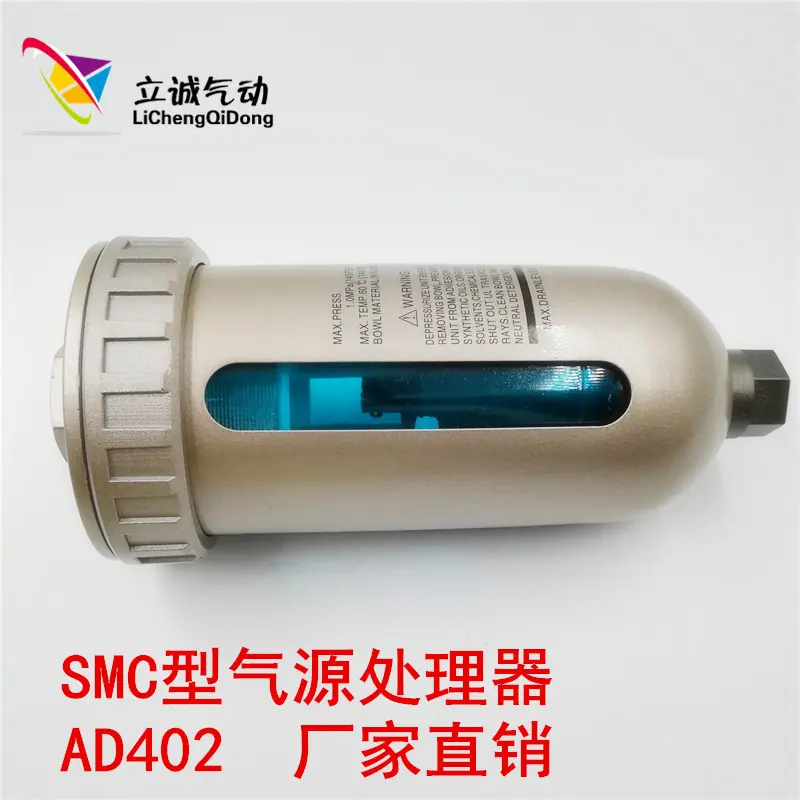

Dispositivo de Drenagem Automática Tipo SMC AD402 Válvula de Drenagem para Compressor de Ar Acessório de Drenagem Final Fonte de Ar

Descrição do produto:

O AD402 é frequentemente usado para drenar automaticamente a água do fundo de tubulações, secadores de ar refrigerados, separadores de óleo-água, tanques de armazenamento de ar e fundos de vários filtros de ar. Ele pode ser instalado em locais onde é inconveniente drenar o esgoto manualmente, como locais altos, locais baixos e locais estreitos; especialmente em locais onde o consumo de ar é grande e o número de descargas de água é frequente, para evitar que o ar comprimido seja recontaminado pela água condensada devido ao esquecimento da drenagem manual.

Características do produto:
Drenagem automática, sem necessidade de operação manual, à prova de poeira, durável e confiável.
Equipado de série com uma tampa de carcaça para garantir resistência à pressão de 1,5 MPa {15,2 kgf/cm2}
Pressão máxima de operação: 1,0 MPa {10,2 kgf/cm²}
Faixa de pressão de operação: 0,15-1,0 MPa {1,5-10,2 kgf/cm²}
Temperatura ambiente e do fluido: 5-60°C
Porta de controle: Rc (PT) 1/2
Saída de drenagem: Rc(PT)3/8
Peso (kgf): 0,62

princípio de trabalho:
1. Quando não há pressão no copo d'água, a bóia fecha a cavidade interna, o pistão é pressionado pela mola e a água condensada é descarregada pelo orifício de drenagem.
2. Quando há pressão no copo de água, se a pressão for superior a 1 kgf/cm², o pistão vence a mola e pressiona para cima, de modo que o orifício de drenagem é fechado e o interior do copo de água é isolado do mundo exterior.
3. Quando há água condensada no copo de água, quando a água condensada se acumula até certo ponto, a boia sobe devido à flutuabilidade, abre o furo da cavidade interna e a pressão entra na cavidade interna. O pistão é pressionado para baixo pela pressão e pela mola, e a água condensada é drenada através do duto de drenagem.

Manutenção regular:
Divida, limpe e inverta a montagem na seguinte ordem:
A: Corte a entrada de ar do dreno;
B: Afrouxe o parafuso redutor de pressão para liberar o ar;
C: Confirme se não há pressão no escorredor e retire a porca de ligação;
D: Retire a porca de fixação da tela do filtro grosso;
E: Desparafuse o tubo de drenagem, copo de água, flutue a bola no sentido anti-horário, desmonte o tubo de drenagem e remova o filtro fino;
F: Retire a haste de controle e retire a válvula e a bóia;
G: Segure a cavidade e o tubo de drenagem com as duas mãos e separe-os cuidadosamente em um ângulo de 90 graus, remova a mola, o filtro fino e a folha de liberação de ar; H: Use um detergente neutro para remover completamente as manchas e monte na ordem inversa para uso normal.

Precauções:
1. A pressão máxima de operação é 1,0 MPa;
2. A vazão deve ser superior a 400L/min e a pressão deve estar acima de 0,15MPa;
3. Os principais componentes para limpeza são a tela do filtro fino e a peça de liberação de ar, que afetam diretamente o movimento do pistão.
4. Ao instalar o tubo de drenagem, use um tubo com diâmetro interno de 10 mm ou mais. O comprimento não pode exceder 5 metros e não dobre o tubo para cima.
