1 canal 2 canais 4 canais 30A com isolamento de optoacoplador suporta módulo de relé de gatilho de alto e baixo nível 5V12V
Variantes
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
1. Descrição do módulo:
1. O módulo usa relés 30A genuínos de alta qualidade, e a carga máxima da interface normalmente aberta é: CA 250 V/30 A, CC 30 V/30 A;
2. Adote isolamento de optoacoplador de patch, forte capacidade de condução e desempenho estável; corrente de disparo 5mA;
3. A tensão de operação do módulo é 5 V ou 12 V, disponível para seleção;
4. O módulo pode ser configurado para disparo de nível alto ou baixo por meio de jumper
5. O design da interface é amigável ao usuário. Todas as interfaces podem ser conectadas diretamente por meio dos terminais de fiação, o que é muito conveniente.
6. Peso líquido do produto: 46g; 82g (incluindo estrutura do módulo)

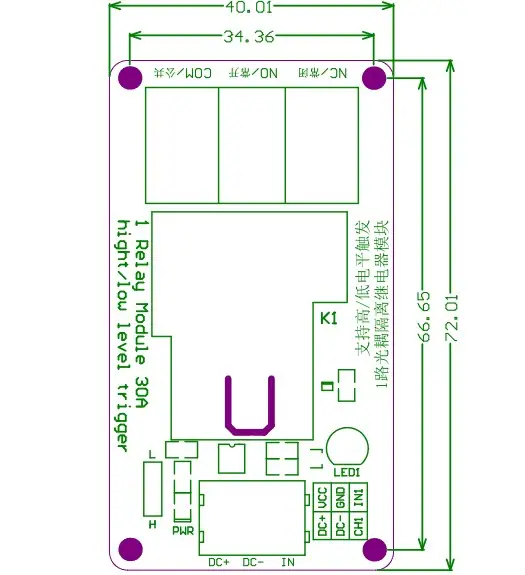

7. Existem 4 furos para parafusos de fixação, o diâmetro do furo é de 3,1 mm e o espaçamento é de 44,5 mm x 27,5 mm.
2. Parâmetros técnicos:
Versão do relé Corrente quiescente Corrente máxima Corrente de disparo
5 V 5 mA 190 mA 2-4 mA
12 V 5 mA 80 mA 2-4 mA
3. Descrição da interface do módulo:
1.DC+: módulo de alimentação DC pólo positivo (tensão do terminal de disparo pólo positivo)
2.DC-: Pólo negativo da fonte de alimentação CC do módulo (pólo negativo da tensão do terminal de disparo)
3.IN: terminal de disparo de sinal (a tensão de disparo padrão é a mesma da fonte de alimentação)
4. Seleção do modo de disparo de nível alto/baixo, conforme mostrado na figura, quando o jumper é conectado à extremidade L, a extremidade IN é um disparo de nível baixo e, quando conectado à extremidade H, é um disparo de nível alto.
5. Terminal normalmente fechado (NC): terminal normalmente fechado do relé
6. Terminal comum (COM): terminal comum do relé
7. Normalmente aberto (NA): o relé está normalmente aberto
