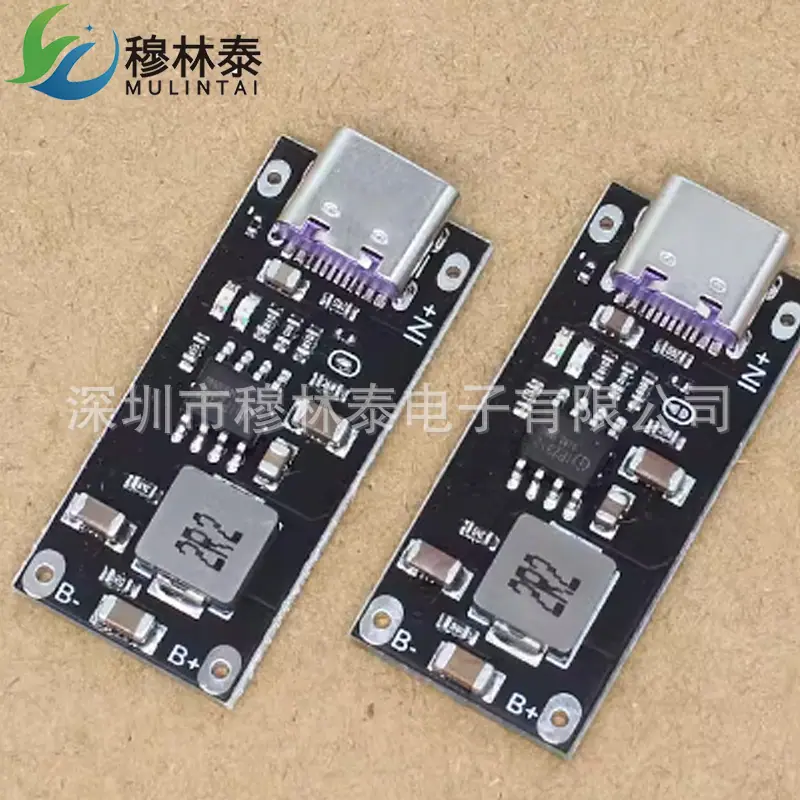

Placa de carregamento de bateria de lítio ternária de polímero 3A IP2312 5V para 4.2V/4.35V suporte Tipo-C

Placa de carregamento rápido de bateria de lítio ternária de polímero 3A (não adequada para bateria de fosfato de ferro-lítio de 3,2 V)

Chip de controle principal: IP2312

Tensão de entrada: 4,5 a 5,5V
Tensão de corte de carregamento: 4,2 V/4,35 V (2 versões de tensão de saída estão disponíveis)

Corrente de carga: 3A (a corrente pode ser alterada ajustando o resistor)

Luz indicadora: Sim

Vermelho: luz indicadora de funcionamento

Azul: luz indicadora de carga total.

Nota: Este produto não possui função de indicador de bateria ou função de proteção de bateria. Também temos placas de proteção de bateria de lítio e placas indicadoras de bateria para venda.
Eficiência de conversão: 3A 93%, 2A 94%, 1A 95% (dados apenas para referência)

IP2312 adota modo de carregamento CC/CV completo.

• Quando a tensão da bateria é inferior a 3V, ela entra no modo de carga lenta e carrega a bateria com uma corrente de carga de 100mA.
• Quando a tensão da bateria é superior a 3V, ele entra no modo de carregamento de corrente constante e carrega a bateria com a corrente constante definida.
• Quando a tensão da bateria está próxima de 4,2 V e a corrente de carga é inferior a 300 mA, ela entra no modo de carregamento de tensão constante. Após entrar no modo de tensão constante, o carregamento para a cada 4 minutos e verifica se a tensão da bateria é superior a 4,15V: se for superior a 4,15V, o carregamento é interrompido; caso contrário, o carregamento continua e verifica após mais 4 minutos.
• Quando a bateria estiver totalmente carregada, se a tensão da bateria for inferior a 4,1 V, o carregamento da bateria será iniciado novamente.
• Instruções do Regulamento Atual:
  O padrão é 3A, remova o resistor de 2A e substitua-o por um resistor de 135k 1A
•
