Módulo de display de 4 tubos digitais LED com brilho ajustável com acessórios de ponto de relógio blocos de construção SUNLEPHANT

Módulo de exibição de tubo digital de 4 dígitos, brilho LED ajustável com blocos de construção acessórios de ponto de relógio

Este módulo é um módulo de exibição de tubo digital de ânodo comum de 12 pinos e 4 bits (0,36 polegadas) com pontos de relógio. O chip do driver é TM1637. Apenas 2 linhas de sinal são necessárias para permitir que o microcontrolador controle o tubo digital de 8 segmentos e 4 bits.

Os recursos do módulo são os seguintes:

O dispositivo de exibição é um tubo digital vermelho de ânodo comum de 4 bits

Tubo digital ajustável em escala de cinza de 8 níveis

O nível da interface de controle pode ser 5 V ou 3,3 V

4 furos de posicionamento de parafusos M2 para fácil instalação

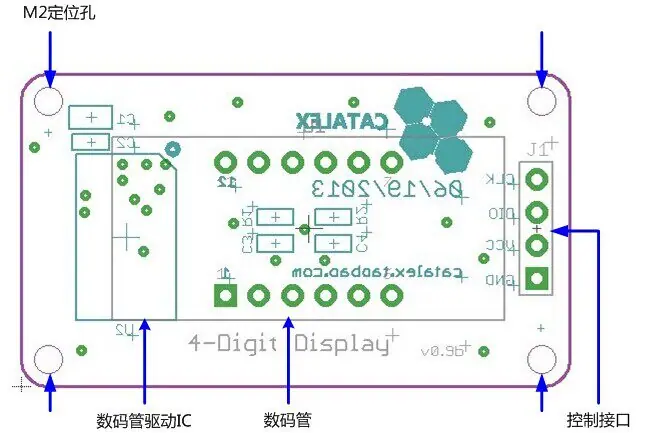

A interface do módulo de exibição do tubo digital de 4 dígitos é mostrada na figura abaixo:

interface de controle: Existem 4 pinos no total (GND, VCC, DIO, CLK), GND é o aterramento, VCC é a fonte de alimentação, DIO é o pino de entrada e saída de dados, CLK é o pino de sinal de clock;

Tubo Digital: : Ânodo comum de 4 dígitos, tubo digital de 0,36 polegadas com ponto de pontuação, caracteres vermelhos destacados;

Orifício de posicionamento：4 furos de posicionamento para parafusos M2 com um diâmetro de 2,2 mm, tornando o módulo fácil de instalar e posicionar, permitindo a combinação de módulos
