Nosso radar geológico é usado para exploração geológica ao redor de furos de sondagem utilizando o princípio de imagem de reflexão de radar em furo. Ele detecta condições geológicas em um raio de 0 a 30 metros ao redor do furo de sondagem (a distância de detecção depende da natureza das camadas rochosas).

O radar geológico ZTR é adequado para exploração geológica ao redor de furos de sondagem e detecção avançada geológica de furos em mineração, rodovias, ferrovias, conservação de água, defesa nacional e outros projetos. Os principais conteúdos de detecção incluem detecção de zonas de falha, detecção de cavidades, detecção de estratos portadores de água, detecção de camadas rochosas fracas e detecção de camadas rochosas.

1. Princípio de funcionamento:

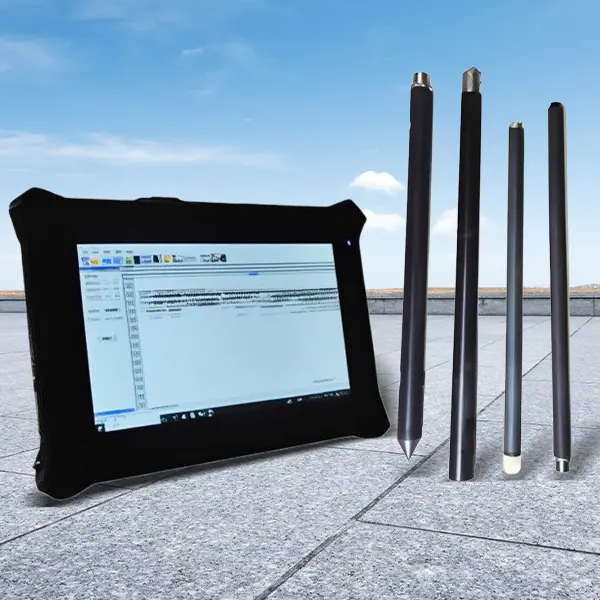

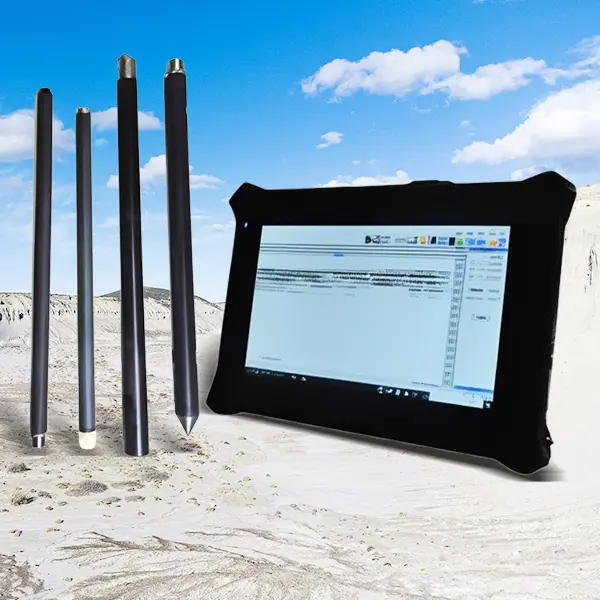

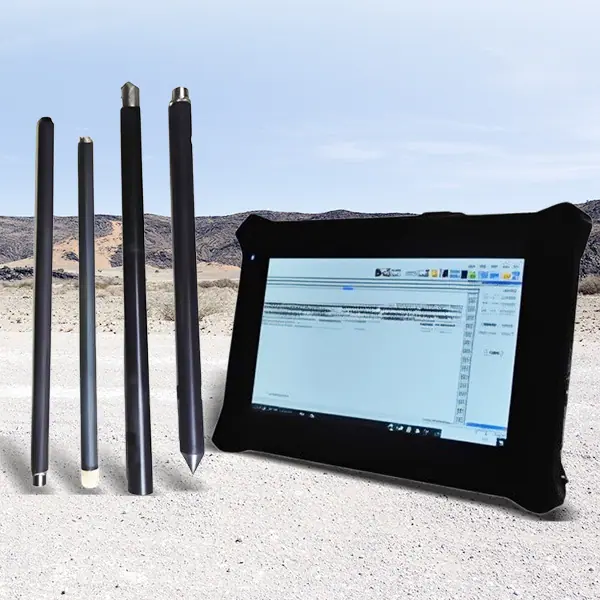

Meu radar geológico é baseado no princípio de imageamento por reflexão de radar geológico de perfuração ao redor de furos de sondagem. O sistema inclui antenas transmissoras/receptoras de radar e um host. As antenas são conectadas ao host via modo WI-FI sem fio e realizam aquisição, armazenamento, exibição, processamento, análise e imageamento de dados.

A antena transmissora emite ondas eletromagnéticas de banda larga de alta frequência, e a antena receptora recebe as ondas refletidas de meios como rocha, solo e carvão dentro de um raio de 30 metros ao redor do furo. A propagação das ondas de radar é afetada pelas propriedades eletromagnéticas e pela morfologia geométrica da rocha e do solo, e a intensidade e a forma de onda das ondas eletromagnéticas no receptor mudarão. Ao receber o tempo de trânsito bidirecional, a amplitude e os dados da forma de onda das ondas eletromagnéticas, as características estruturais de meios como rocha, solo e carvão dentro de um raio de 30 metros ao redor do furo podem ser inferidas.

2. Características técnicas

(1) Pode ser avançado pela furadeira, ou pela haste de empurrar manual;

(2) O host e a antena são conectados sem fio, tornando a operação simples;

(3) Detecção e gravação síncronas de dados de radar de poço e dados de trajetória de poço;

(4) Antena digital, transmite e recebe em um espaço de 360° ao redor do furo;

(5) A perfuração é autônoma e autossuficiente, sem interferência externa;

(6) Alta potência de transmissão e alta sensibilidade de recepção, pode detectar distâncias maiores;

(7) A antena tem bom desempenho de vedação, um valor de resistência à pressão de 2 MPa e pode detectar tanto perfuração a seco quanto perfuração úmida;

(8) O software possui funções poderosas e é aplicável a formatos de dados gerais internacionais;

(9) A antena possui uma bateria recarregável embutida, superando a interferência da alimentação por cabo.

Modo de detecção: Armazenamento sem fio;

Escopo de aplicação: Pode detectar tanto furos secos quanto furos úmidos;

Método de empurrar: Propulsão por haste de empurrar dedicada (1m/peça) ou propulsão por haste de perfuração de sonda rotativa;

Profundidade de detecção: Haste de empurrar dedicada: 1 metro - 200 metros (Perfuração e propulsão: Sem limite de profundidade);

Diâmetro de perfuração aplicável: Perfuração de 50 mm ou mais;

Tipo de antena: antena dipolo;

Frequência da antena: 20MHz～200MHz;

Raio de detecção ao redor do furo: 0,5 metros ~ 15 metros;

Resistência à pressão da antena: Valor de resistência à pressão 2MPa;

Conversão A/D: 24 bits;

Modo de trabalho: Reflexão de furo único;

Fonte de alimentação do instrumento: 6,4V, pode funcionar continuamente por 8 horas;

Método de conexão do host e da antena: WI-FI;

Portas de transferência de dados: USB, Bluetooth, WI-FI;

Tamanho e peso da antena: Antena transmissora: diâmetro 40mm, comprimento 0,8m, peso 1,9Kg; Antena receptora: diâmetro 40mm, comprimento 1,4m, peso 2,8Kg;

Faixa de medição e precisão da trajetória:

Ângulo de azimute: 0°～360°, precisão de alta resolução 0,1°, erro ±1°

Ângulo de inclinação: 0°～±90°, precisão de alta resolução 0,1°, erro ±0,1°

Ângulo de rolagem: 0°～360°, alta resolução de precisão 0,1°, erro ±1°
