CWG-SQ Drenador de Pressão Negativa Modelo Significado shb3yh
O modelo de drenagem manual de pressão negativa CWG-SQ é CWG-SQ, C é a abreviação de extração de gás (coleta); W é a abreviação de gás em gasoduto; G é a abreviação de gasoduto em gasoduto de extração; SQ é a abreviação de manual

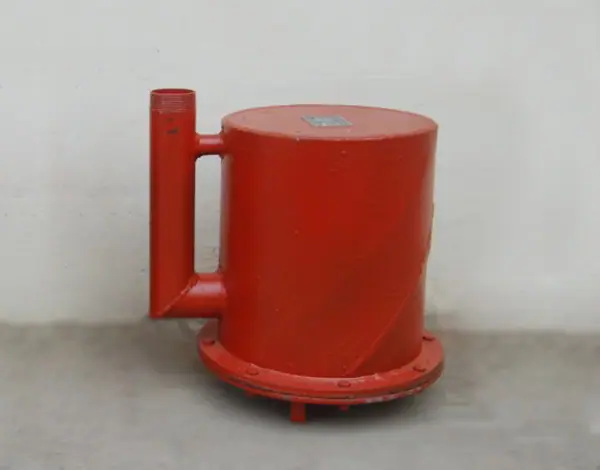

Estrutura do produto do dispositivo de drenagem de pressão negativa CWG-SQ
O dreno manual de pressão negativa CWG-SQ é composto principalmente de cilindro resistente à pressão, válvula de entrada de água, válvula de entrada de ar, válvula de drenagem e outros componentes.
Desempenho do parâmetro do descarregador de água de pressão negativa CWG-SQ
Dimensões (comprimento x largura x altura): 415*350*440 mm

Faixa de pressão aplicável: -0,3Mpa~+0,3Mpa

Volume de descarga manual de água: ≤23 L/tempo

Peso: Aprox. 31,5kg

Como instalar dispensador de água manual

Este produto deve ser instalado na parte baixa da tubulação.

O tubo de entrada de água é instalado usando uma mangueira de tecido preto resistente à pressão de 2 polegadas conectada à válvula de entrada de água do dreno manual (tubo de fivela de dente de cavalo de 1,5 polegada).

3. A outra extremidade da mangueira de tecido preto resistente à pressão é conectada ao tubo com fivela de dente de cavalo de 1,5 polegadas soldado na parte inferior do gasoduto de extração de gás.
