Introdução ao instrumento de separação de telhados

O medidor de delaminação de teto é um instrumento de monitoramento para acompanhar o movimento das camadas do teto. O medidor de delaminação de teto também é chamado de indicador de delaminação de teto. Ele pode exibir separadamente a situação de delaminação das camadas do teto dentro e fora do intervalo de comprimento do parafuso de ancoragem. Ele fornece uma base científica para os técnicos de engenharia de mina de carvão e o pessoal de inspeção determinarem o comprimento e a resistência à tração dos parafusos de ancoragem, entenderem a racionalidade e a economia dos parafusos de ancoragem utilizados, prevenindo assim acidentes de queda de teto e garantindo a produção segura das minas de carvão. Além disso, também foram desenvolvidos medidores de delaminação de teto com display digital e medidores de delaminação de teto para monitoramento online.

Componentes do instrumento de separação de telhado

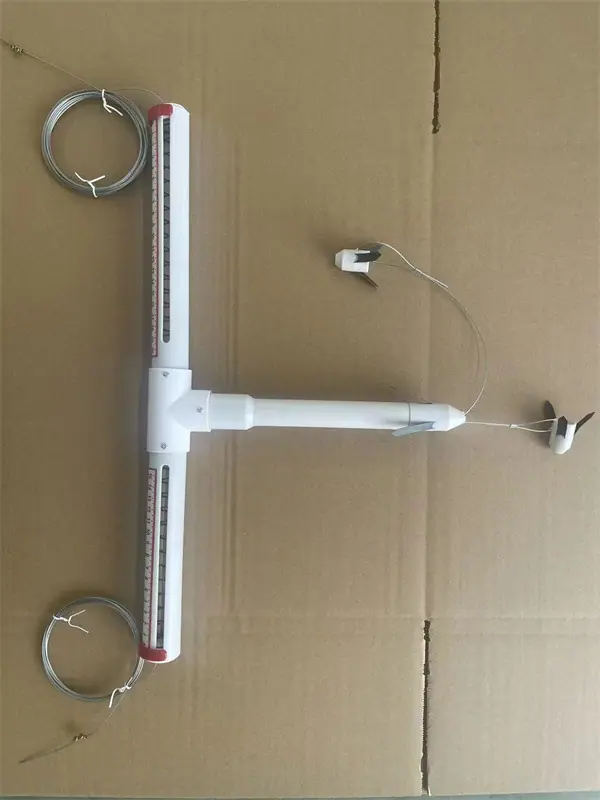

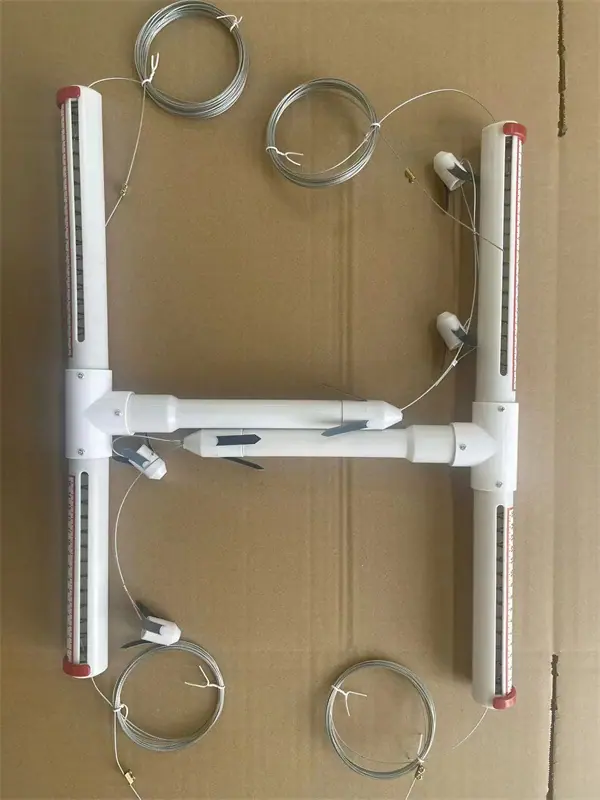

O medidor de delaminação do telhado é composto principalmente de âncora de ponto base, fio de aço, luva, paquímetro e parafuso de aperto.

Princípio de monitoramento de instrumentos de separação de telhado

A cabeça da âncora de base profunda deve ser fixada em uma formação rochosa estável a uma profundidade de 5m no furo, e a âncora de base rasa deve ser fixada a 2-2,5m no furo (posição final da haste de perfuração). Quando há delaminação dentro da faixa de ancoragem do chumbador, a placa superior (revestimento) se move para baixo ao longo do tubo de medição externo e a quantidade de movimento é indicada pela escala do tubo de medição. Quando a placa superior na faixa de ancoragem é delaminada, a posição relativa do tubo de medição externo e da placa superior permanece inalterada, mas desliza para baixo ao longo do tubo de medição interno, indicando que a placa superior está delaminada e a quantidade de delaminação é indicado pela escala interna do tubo de medição. Quando há delaminação dentro e fora da faixa de ancoragem do chumbador, os tubos de medição interno e externo respectivamente apresentam telas de delaminação, e a soma dos valores exibidos é o valor total de delaminação.

Parâmetros do instrumento de separação de telhado

Número de pontos de medição: 2/3
Faixa (mm): 200
Precisão de leitura: 1mm
Diâmetro do furo da âncora de instalação: 28-42 (mm)
Instalação do instrumento de separação de telhado:
1. Instale primeiro a âncora de fundação profunda, use a haste de instalação para enviar a âncora para a posição projetada e aperte a corda de medição ao enviá-la.
2. Envie a cabeça de ancoragem rasa para a posição de instalação.
3. Instale o revestimento, conecte a extremidade inferior do revestimento à placa à prova d'água, a borda inferior da placa à prova d'água deve estar a cerca de 35 mm de distância da placa superior, então conecte a corda de medição da cabeça de ancoragem profunda ao tubo de medição interno e conecte a corda de medição da cabeça de ancoragem rasa ao tubo de medição externo.

4. O ponto zero do tubo de medição externo está alinhado com a borda inferior da luva, e o ponto zero do tubo de medição interno está alinhado com a borda inferior do tubo de medição externo.
