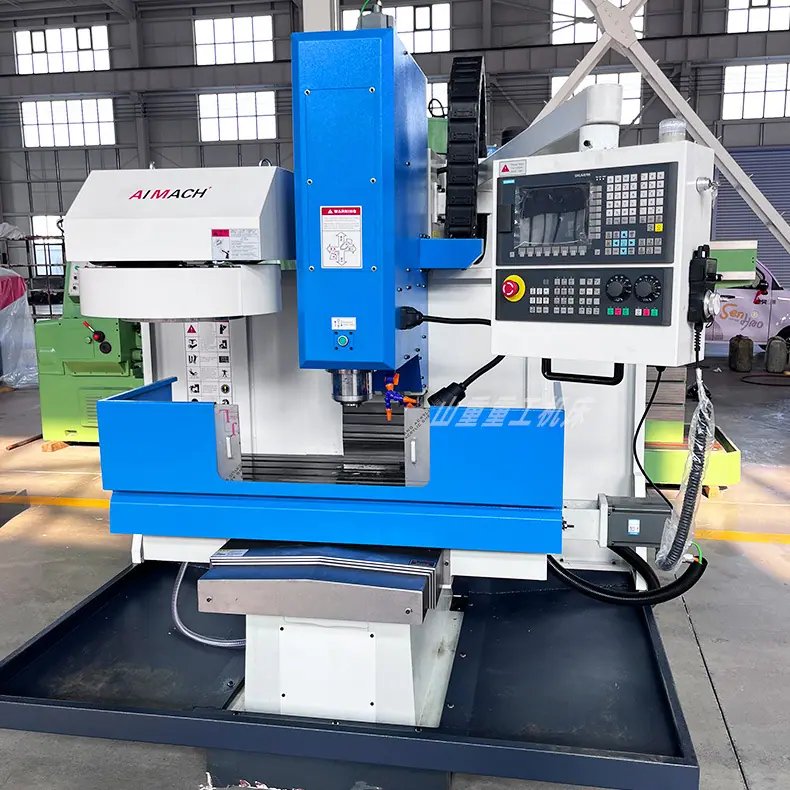

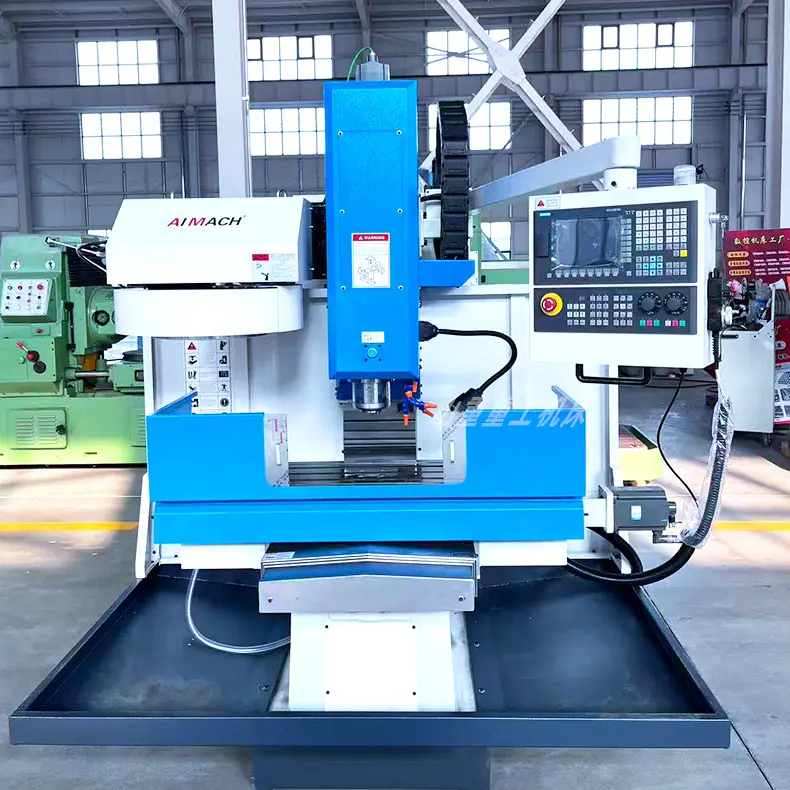

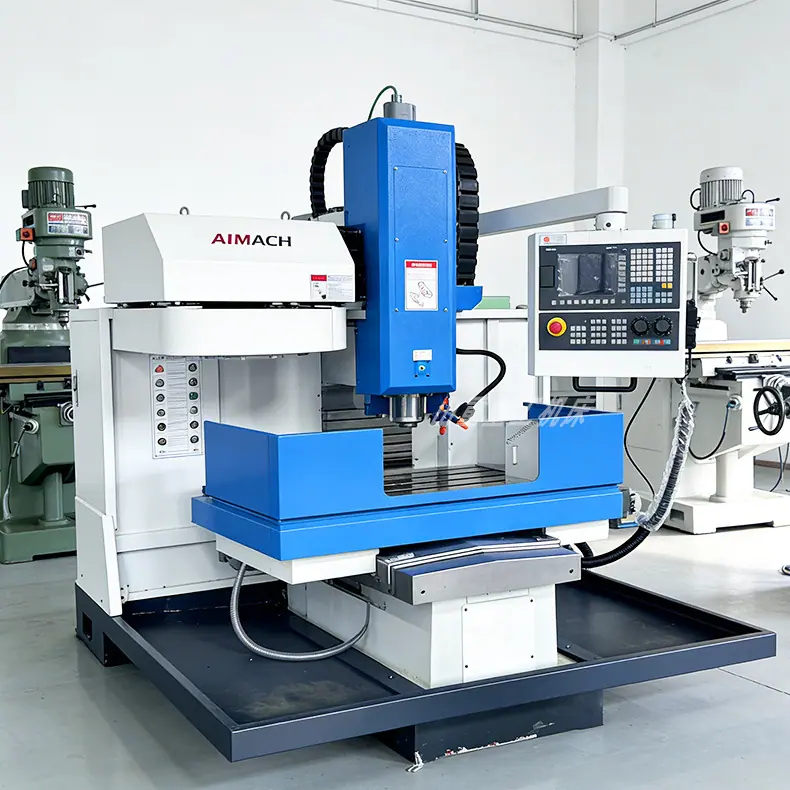

Fresadora Vertical de Precisão CNC Xk7136, Fresadora CNC Pequena de Três Eixos com Guias Rígidas para Usinagem de Moldes de Ferragens

Modelo Projeto EspecialItem Modelo

unidadeUnidade

parâmetro

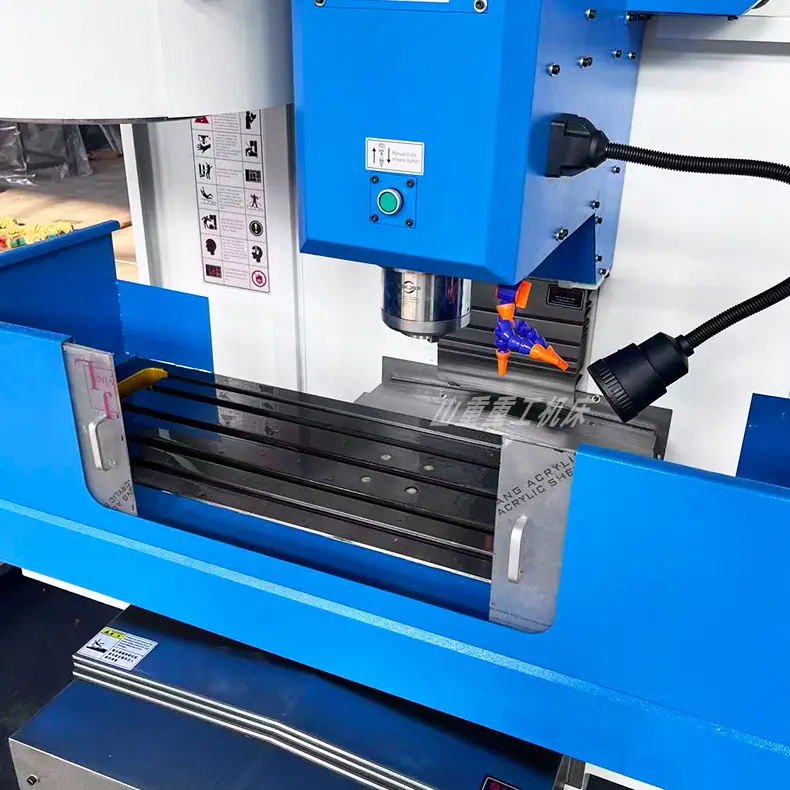

tamanho da mesa de trabalho

milímetros

1250x360

Curso do Eixo X/Y/Z

milímetros

900/400/500

Distância da face final do fuso à mesa de trabalho

milímetros

100-600

Distância do centro do fuso à coluna

milímetros

460

Carga máxima da bancada

Kg

400

Ranhura em T para bancada

milímetros

3-18

Movimento Rápido nos Eixos X/Y/Z

m/min

6/6/5

Especificações do Trilho Guia X/Y/Z

milímetros

Calibre rígido de três eixos

precisão de posicionamento

milímetros

±0,015

Repetibilidade

milímetros

±0,008

Unidade de posicionamento mínimo

milímetros

±0,001

Velocidade máxima do fuso

rpm

8.000

Conicidade da extremidade do fuso

milímetros

BT40-120

Sistema controlador

/

KND/GSK

Potência do Motor do Eixo X/Y/Z

N

6/6/15

Potência do motor do fuso

Kw

5.5

Peso da máquina

Kg

3500

Dimensões

milímetros

2300x1850x2350

NÃO

Conteúdo de configuração

1

Sistema CNC: KND1000/GSK980MDI

2

Velocidade Máxima do Eixo: 8000rpm

3

Método de rotação do fuso: Correia

4

Cônico do Eixo: BT40/120

5

900x400x500m

6

7

Velocidade de Movimentação Rápida: 12/12/10m/min

8

(1) Desligando o sistema de arrefecimento

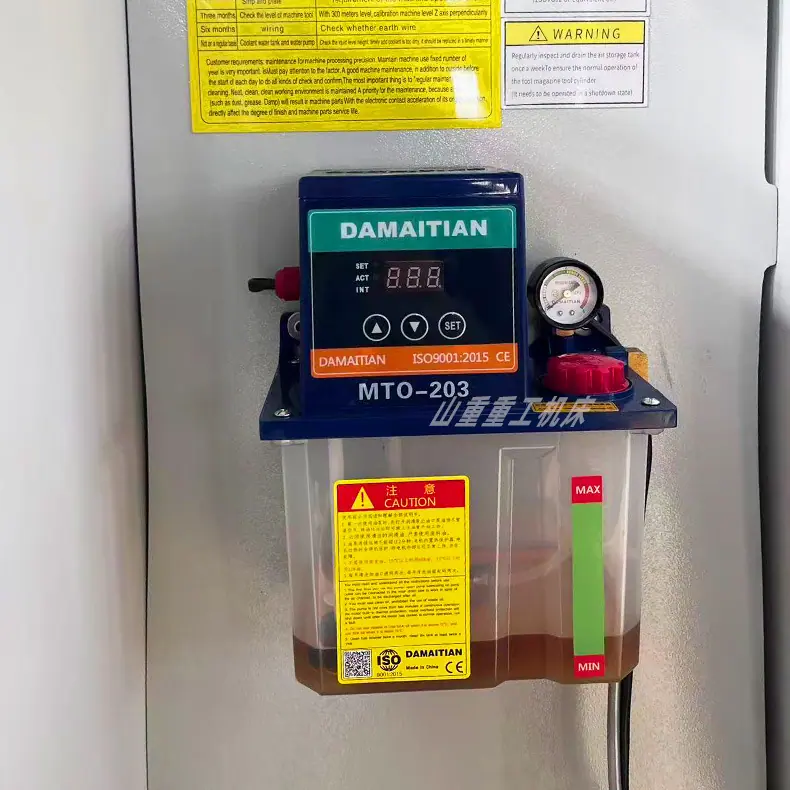

(2) Sistema de lubrificação automática

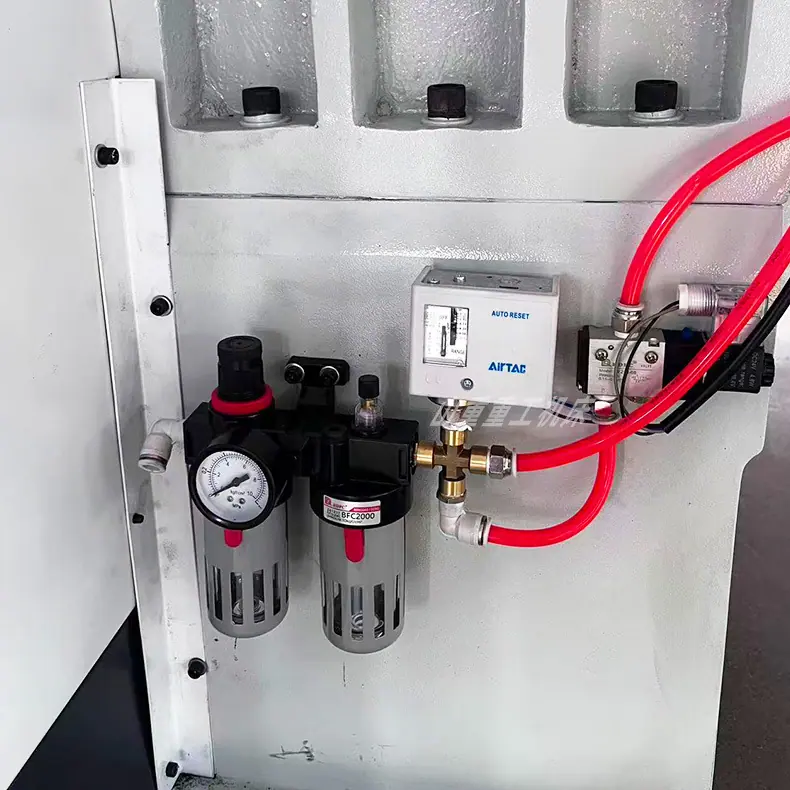

(3) Corte do Dispositivo Blow-off

(4) Luz de trabalho à prova de explosão

(5) Parafusos e arruelas de ajuste horizontalpedaço

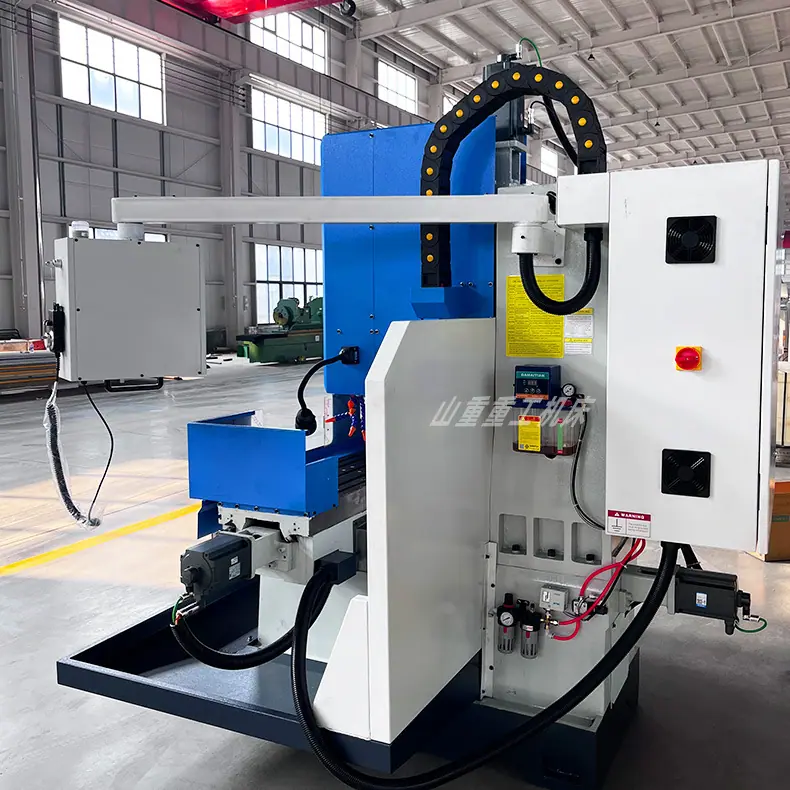

(6) Caixa Elétrica Radiador

(7) Dispositivo de pré-tensão de parafuso de três eixos

(8) Armazenamento de Programas

(9) Interface RS232

(10) Dispositivo de limpeza na máquina: Pistola de ar

(11) Gerador de Pulso Manual: Volante

(12） Transformador

(13) Cobertura telescópica de fole de três eixos

(14） Chapa Metálica de Proteção Externa

(15） Rosqueamento Rígido

(16) Certificado de Inspeção de Precisão

(17) Manual de Instruções do Eletrodoméstico

(18） Manual do Usuário

(19) Manual de Operação do Programa
