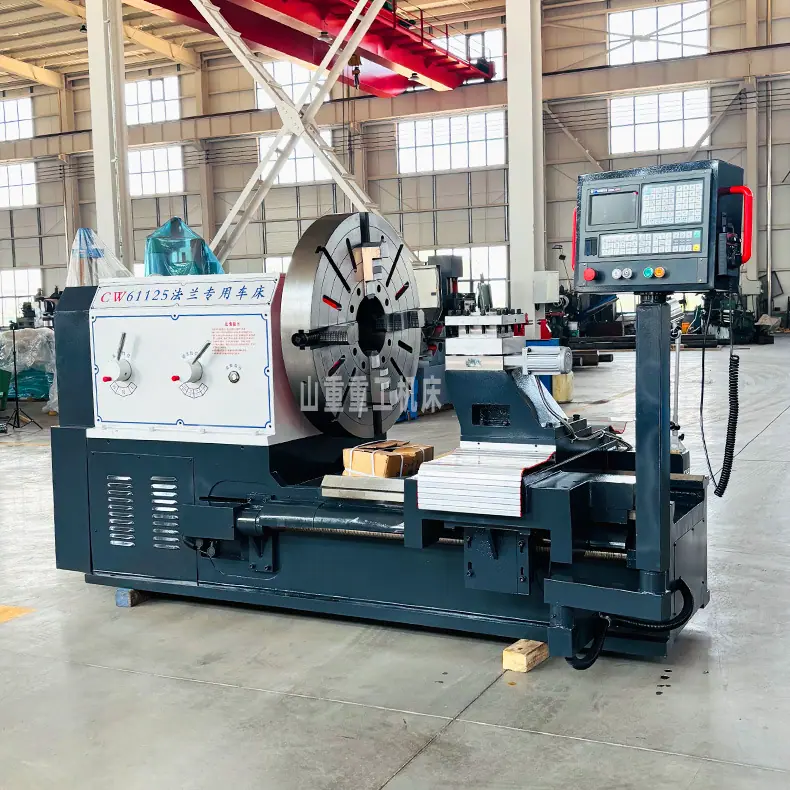

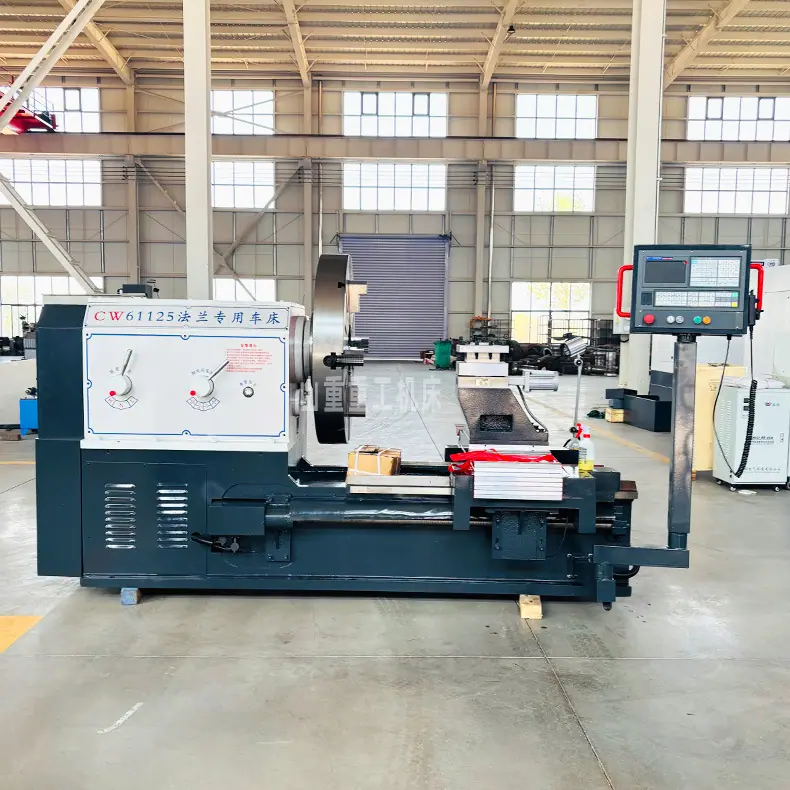

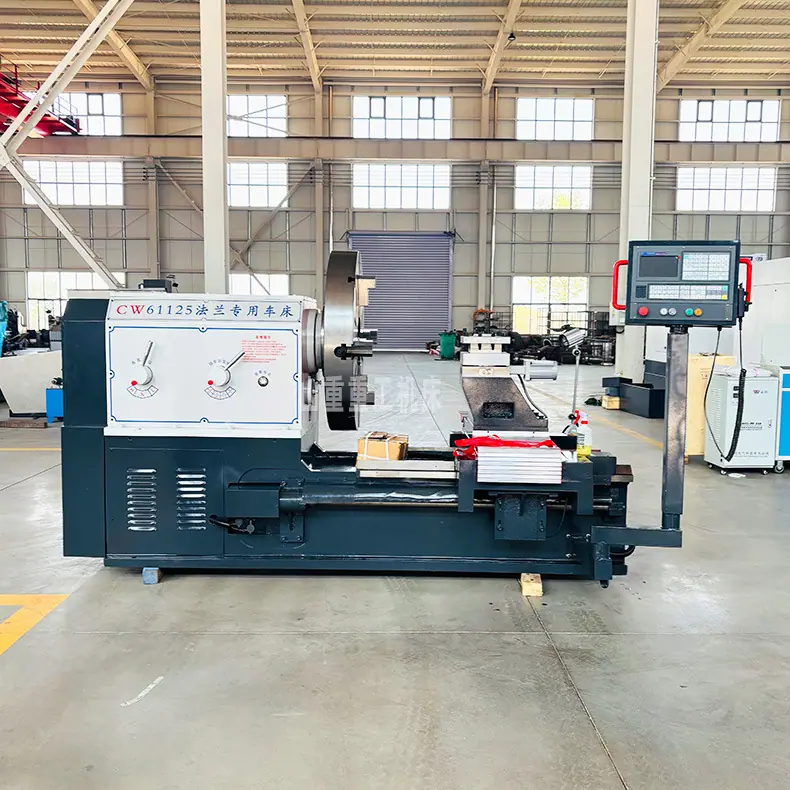

Torno Horizontal CNC CK61125 Furo do Eixo 130mm Largura da Bancada 755mm Usinagem de Flange Grande
Quantidade
|
Os principais parâmetros técnicos |
Especificação |
Unidade |
61125 |
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
1250 |
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
850 |
|
Distância superior |
Distância entre centros |
milímetros |
1000-12000 |
|
Largura da grade da cama |
Largura da guia |
milímetros |
600 |
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
T |
4 |
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
104 |
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
Métrica φ120/MT5 |
|
Modelo de nariz de fuso |
Tipo de ponta do fuso |
- |
C11 |
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
FRENTE. 18 passos |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
5.4-720 |
|

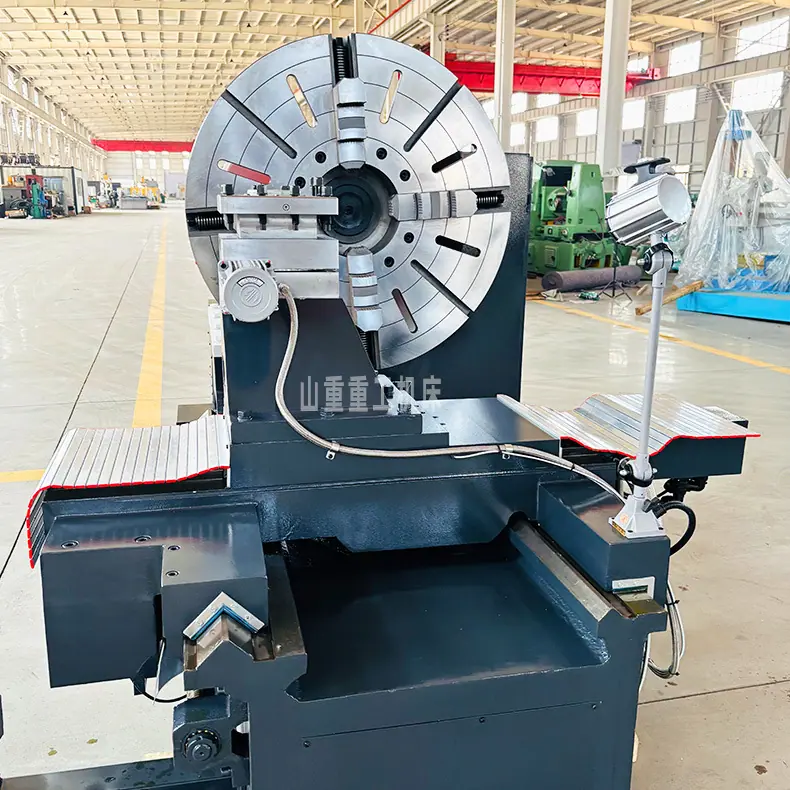

Especificações do mandril |
Mandril |
milímetros |
φ400 manual de 3 mandíbulas |
|

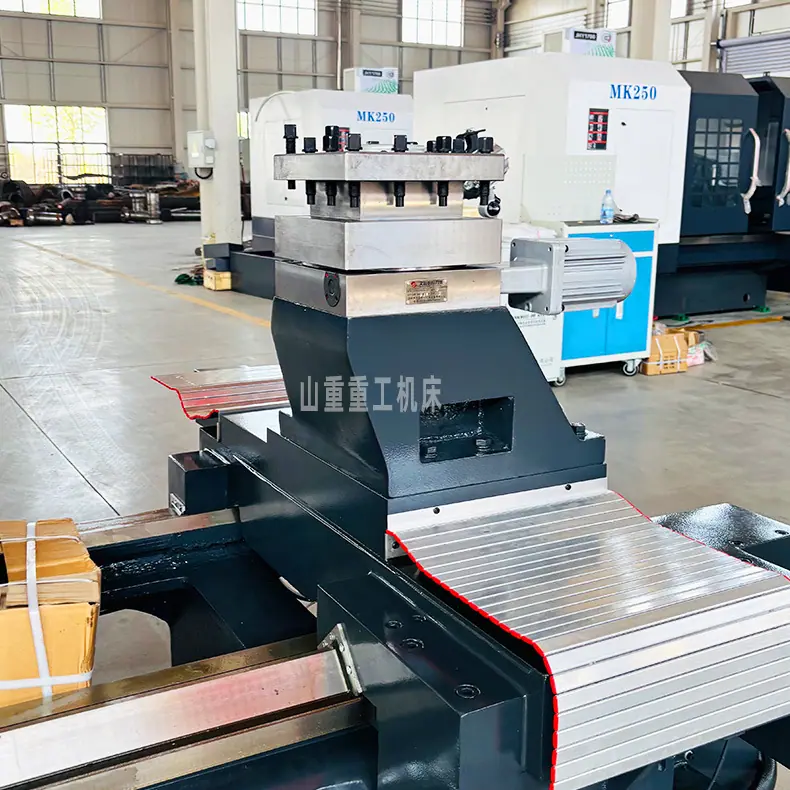

Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
Torre manual 4 posições |
|
Tamanho da ferramenta |
Tamanho da haste da ferramenta |
milímetros |
32x32 |
|
Curso no eixo X |
Curso do eixo X |
milímetros |
420 |
|
Curso no eixo Z |
Curso do eixo Z |
milímetros |
2850 |
|
Ordem/intervalo avançado do eixo X |
Grau/intervalo de avanço do eixo X |
mm/r |
64/0,05-12,15 |
|
Entrada do eixo Z para quantidade/intervalo |
Grau/intervalo de avanço do eixo Z |
mm/r |
64/0,1-24,3 |
|
Velocidade de alimentação rápida do eixo X |
Avanço rápido do eixo X |
mm/min |
2300 |
|
Velocidade de alimentação rápida do eixo Z |
Avanço rápido do eixo Z |
mm/min |
4000 |
|
Tipos/intervalos de threads métricos |
Grau/intervalo de rosca métrica |
milímetros |
50/1-240 |
|
Tipo/faixa de rosca em polegadas |
Grau/intervalo de rosca em polegadas |
TPI |
26/14-1 |
|
Tipo/intervalo de rosca modular |
Grau/intervalo da rosca do módulo |
milímetros |
- |
|
Tipo/gama de roscas roscadas |
Grau/intervalo de rosca DP |
PD |
- |
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
φ120 |
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT6 |
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
250 |
|
Motor de fuso |
Motor do fuso principal |
kW |
11 |
|
Motor de alimentação rápida |
Motor de deslocamento rápido |
kW |
1.1 |
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kW |
0,125
|
