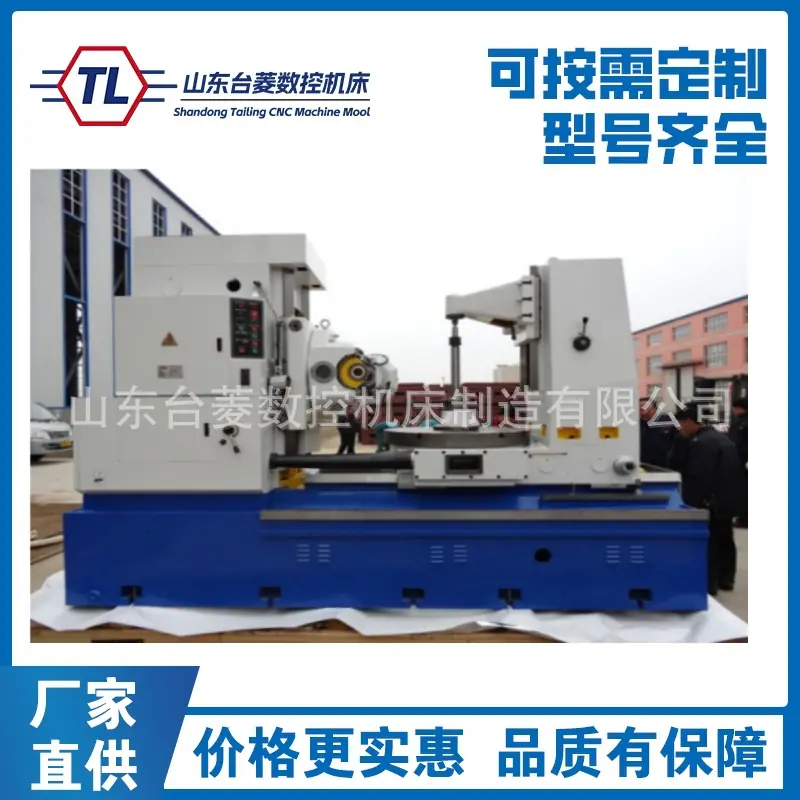

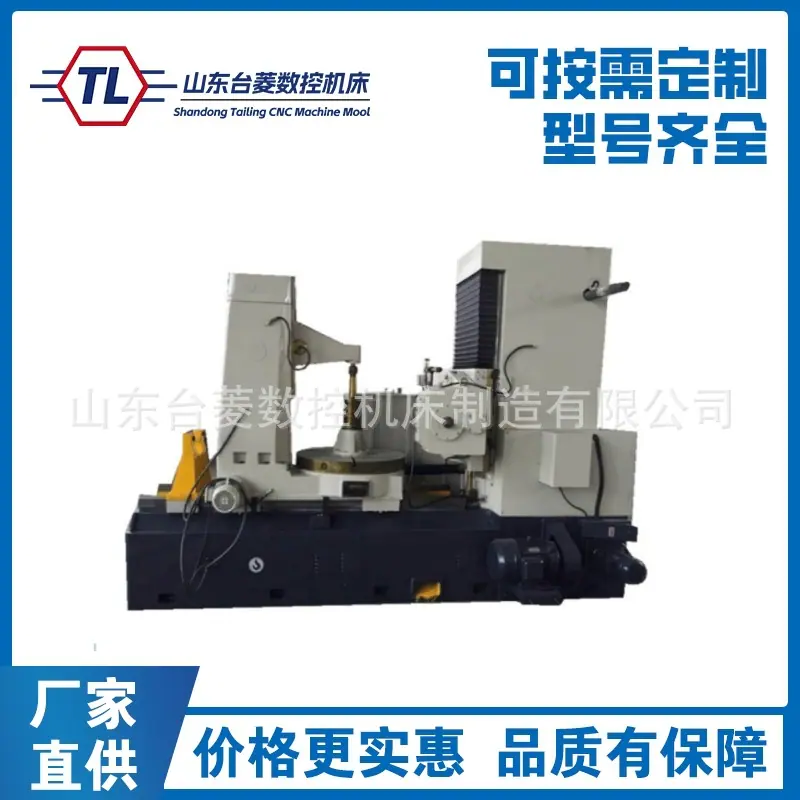

Y31125Máquina fresadora de engrenagensEspecificações técnicas e parâmetros da máquina-ferramenta:

Diâmetro máximo da peça :Com coluna pequena1000 mm

Sem coluna pequena 2200 mm

Módulo máximo de processamento ：16 mm

Largura máxima de processamento ：500 mm

Número mínimo de dentes na peça de trabalho ：Z mínimo/Número K de queimadores = 12

Curso vertical máximo do porta-ferramenta ：800 mm

Ângulo máximo de giro do porta-ferramentas ：±60°

Distância do eixo da placa à superfície de trabalho :máximo1000 mm

Mín. 200 mm

Conicidade do furo do fuso ：Mohs nº 6

Permite a instalação de placas ： O diâmetro máximo245 mm

Comprimento máximo 220 mm

Movimento axial máximo da placa ：100 mm
Diâmetro do diamante ：Φ27、Φ32、Φ40、Φ50mm

Distância do eixo do fogão ao eixo da mesa: Máx.1250 mm

Mín. 100 mm

Diâmetro do furo da bancada ：200 mm

Cônico do furo do assento do fuso da peça de trabalho ：Mohs nº 6

Diâmetro da bancada ：950 mm

Nível de velocidade e faixa de velocidade ：Nível 7 16～125r/min

Suporte de ferramenta deslizante com velocidade de movimento rápida ：520 mm/min

Velocidade de movimento rápido da bancada ：470 mm/min

Distância da mesa de trabalho até a face final do suporte externo : Mínimo700 mm

Máx. 1200 mm

Número de subordem de alimentação axial e intervalo de intervalo de intervalo ：8º nível 0,39-4,39mm/r

Potência do motor principal e velocidade de rotação síncrona ：11kw 1500r/min

Potência do motor rápido axial e velocidade síncrona ：3kw  1500r/min

Potência e velocidade síncrona do motor rápido da bancada ：1.5kw  1000r/min

Potência do motor da bomba hidráulica, velocidade síncrona ：1.5kw 1000r/min

Potência do motor da bomba de resfriamento, velocidade síncrona:1.5kw 1500r/min

Qualidade da máquina:15000 kg

Dimensões da máquina-ferramenta (comprimento× largura × altura): 3995×2040×27
