M1432 |
- Máquina de retificação cilíndrica universal
- MG1332C
|
MG1432C |
- Máquina de retificação cilíndrica universal de alta precisão
-

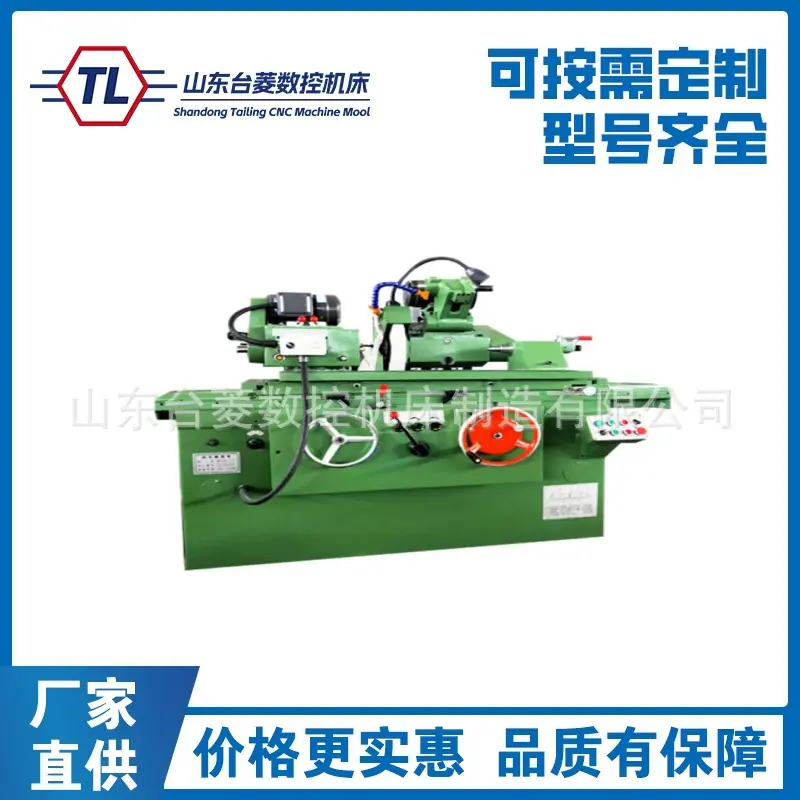

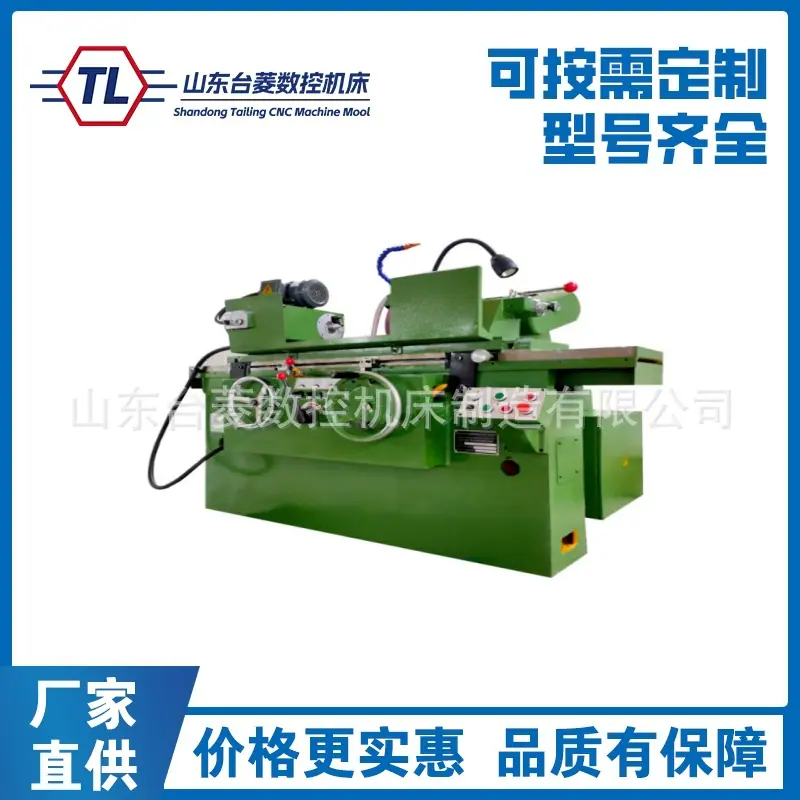

- Esta máquina-ferramenta é usada principalmente para retificar superfícies internas e externas cilíndricas e cônicas. É mais adequada para processamento de peças únicas e de pequenos lotes em oficinas de usinagem, oficinas de ferramentas, oficinas de reparo de máquinas, etc.
-
- O eixo da cabeça do rebolo adota a tecnologia patenteada da empresa, com alta precisão de rotação, forte rigidez e boa qualidade de moagem.Após o tratamento de nitretação, a dureza do 38CrMOALA pode atingir mais de HV900, com longa vida útil e boa retenção de precisão.
-
- O sistema de fuso do cabeçote adota a tecnologia proprietária da empresa, com alta precisão e forte rigidez. A redondeza da superfície das partes redondas internas e externas do moedor é significativamente maior do que os requisitos do padrão nacional.
-
- O trilho-guia de alimentação da estrutura do rebolo adota trilho-guia de plástico antifricção, o que melhora a estabilidade e a resistência à vibração da operação em baixa velocidade.
-
- O acionamento hidráulico da máquina-ferramenta adota uma bomba de parafuso, que funciona suavemente e tem baixo ruído.
-
- O sistema operacional adota operação centralizada com uma única alça na caixa de controle e botões de controle elétrico centralizados, tornando a operação simples e confiável.
-
- Requisitos especiais podem ser adicionados à mesa de moagem de agitação (Função 60 vezes/min).
|
Especificação |
unidade |
M1332C×1000 |
M1332C×1500 |
|
|
MG1432C×1000 |
MG1432C×1500 |
|||
|
M1432C×1000 |
M1432C×1500 |
|||
|
MG1332C×1000 |
MG1332C×1500 |
|||
|
Centro alto |
milímetros |
165 |
165 |
|
|
Diâmetro máximo de rotação da peça |
milímetros |
Φ320 |
Φ320 |
|
|
Comprimento máximo de moagem |
milímetros |
1000 |
1500 |
|
|
Faixa de moagem forética |
milímetros |
Φ15～Φ320 |
Φ15～Φ320 |
|
|
*Faixa de moagem do círculo interno |
milímetros |
Φ16 ～ Φ125 |
Φ16 ～ Φ125 |
|
|
O peso máximo da peça de trabalho entre a parte superior |
kg |
100～150 |
100～150 |
|
|
Rebolo |
Dimensões (diâmetro externo× largura × diâmetro interno) |
milímetros |
M14(3)32C Φ500×(50-75)×Φ203 |
|
|
Velocidade linear máxima |
EM |
35 |
35 |
|
|
Ângulo de rotação da bancada |
Sentido horário |
|
3° |
3° |
|
Sentido anti-horário |
|
6° |
6° |
|
|
Furo cônico do fuso |
Estrutura da cabeça |
|
4# |
4# |
|
Contraponto |
|
4# |
4# |
|
|
Poder total |
Kw |
8 |
8 |
|
|
Peso líquido da máquina-ferramenta |
kg |
3500 |
4000 |
|
|
O tamanho da caixa de embalagem externa da folha da máquina |
cm |
380×200×200 |
470×200×200 |
|
*Indica que é aplicável somente a máquinas-ferramentas do tipo universal (tipo 14), e este item não está disponível para máquinas do tipo 13.
Precisão de trabalho
|
número de série |
Propriedades de inspeção |
Diagrama de amostra e condições de corte |
Itens de teste |
M1332C×1000 |
MG1332C×1000 |
|
P1 |
Precisão da peça de teste do centro de retificação |
|
Redondeza |
0,0025 mm |
0,001 mm |
|
Consistência do diâmetro na seção longitudinal |
0,008 mm |
0,005 mm |
|||
|
Rugosidade |
Ra≤0,32μm |
Ra≤0,04μm |
|||
|
*P2 |
Precisão de retificação de amostras curtas no mandril |
|
Redondeza |
0,0025 mm |
0,002 mm |
|
Rugosidade |
Ra≤0,32μm |
Ra≤0,04μm |
|||
|
*P3 |
Precisão de retificação de amostra de furo interno no mandril |
|
Redondeza |
0,0025 mm |
0,002 mm |
|
Consistência do diâmetro na seção longitudinal |
0,010 mm |
- |
