Tipo ZJB127 Guincho de Corda Sem Fim Dispositivo de Monitoramento Dinâmico de Posição e Proteção Introdução do Produto
O dispositivo de monitoramento dinâmico de posição e proteção do guincho de cabo sem fim tipo ZJB127 é um acessório opcional para sistemas de transporte por cabo sem fim de mina. Ele exibe centralmente o status de trabalho de todo o sistema de transporte por cabo sem fim através de uma interface homem-máquina LCD colorida para uso em mina e pode alcançar o controle totalmente automatizado do guincho. O dispositivo de monitoramento dinâmico de posição e proteção do guincho de cabo sem fim tipo ZJB127 utiliza um controlador programável de alta velocidade (PLC) importado como seu núcleo e inclui as seguintes funções: exibição dinâmica em tempo real da posição de operação do carro lançadeira, exibição em tempo real da velocidade de operação do guincho, monitoramento em tempo real de falhas de transporte do sistema, controle de parada de emergência do guincho, proteção contra sobrebobinamento, aviso sonoro de desvio e comunicação de voz ao longo da linha. Todo o conjunto de equipamentos é simples e conveniente de instalar e depurar, possui funções de proteção seguras e confiáveis e é fácil de operar e manter. Composição do produto dispositivo de monitoramento dinâmico de posição do guincho de cabo sem fim tipo ZJB127 e dispositivo de monitoramento dinâmico de posição e proteção do guincho de cabo sem fim:

O Dispositivo de Monitoramento e Proteção de Posição de Guincho de Cabo Contínuo ZJB127 consiste em seis partes principais: ZJB127-Z Host do Dispositivo de Monitoramento e Proteção de Posição de Guincho de Cabo Contínuo à Prova de Explosão e Intrinsicamente Seguro para Minas (MCH110068), TH18 Console de Operação Intrinsicamente Seguro para Minas (MAB110129), KXH127 Dispositivo de Sinalização Sonora e Visual à Prova de Explosão e Intrinsicamente Seguro para Minas (MIHB110009), KHGJ0.5/24 Chave de Sobrecarga Intrinsicamente Segura para Minas (MAD130532), GH-18ZD Sensor Hall Intrinsicamente Seguro para Minas (MFB100308) e KTL113 Sistema de Comunicação Irradiante (MHC110067).

Guincho de Cabo Sem Fim à Prova de Explosão e Intrinsicamente Seguro para Mina Dispositivo de Proteção para Monitoramento de Posição Host
1. Modelo do Produto: ZJB127-2 2. Tensão Nominal: AC127V 3. Tensão de Saída: DC18V 4. Descrição da Função: O host do dispositivo de proteção de monitoramento de posição do guincho de corda sem fim é o núcleo de controle deste sistema, adotando PLC importado para realizar o controle centralizado. Ele recebe sinais de controle de sensores e do console de operação, e emite comandos de controle para o console de operação e a caixa de luz de alarme sonoro.

(II) Console de Mineração Intrinsicamente Segura

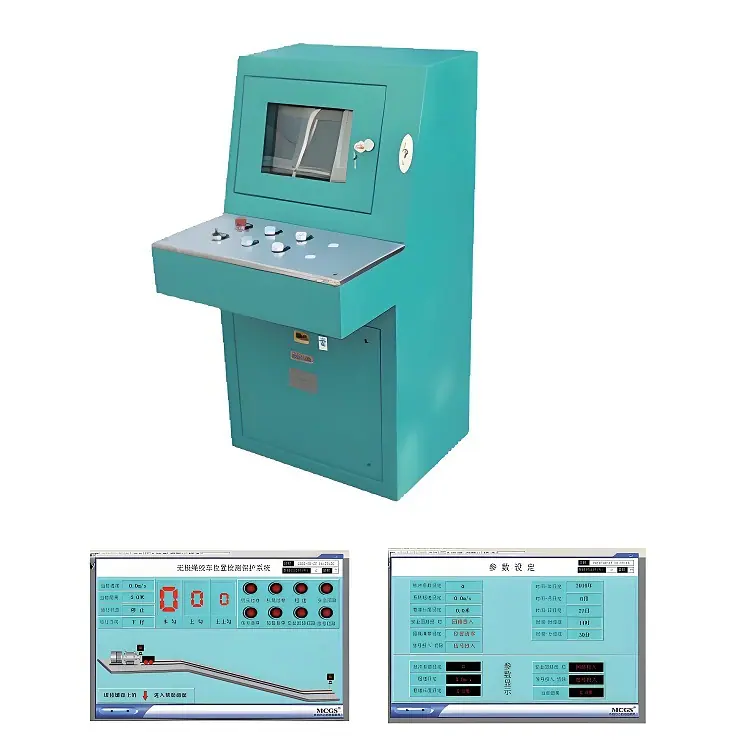

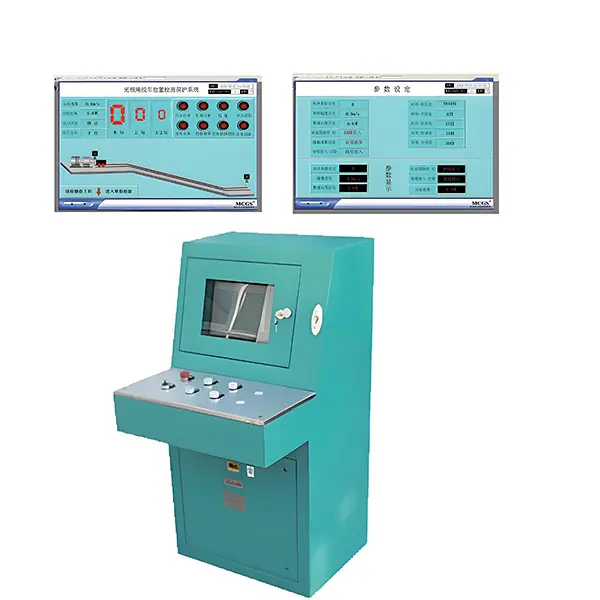

1. Modelo do Produto: TH18 2. Tensão Nominal: DC18V 3. Especificação do Display: Display LCD Colorido de 10,1 polegadas

4. Descrição da função: Aceita comandos de controle do host do dispositivo de proteção, exibe dinamicamente a posição de operação do carro lançadeira e do trator, e a tela de monitoramento também exibe uma vista de perfil do túnel onde o carro lançadeira está instalado, mostrando em tempo real se o carro lançadeira e o trator estão em um ponto de mudança de declive, um túnel nivelado, uma curva ou uma interseção.

(3) Dispositivo de sinalização sonora e luminosa à prova de explosão e intrinsecamente seguro para minas

1. Modelo do Produto: Modelo KXH127 2. Tensão de Operação AC127V 3. Descrição da Função: Envia comandos de controle para o host do dispositivo de proteção, integrando funções como botão de ponto de chamada, indicador, campainha elétrica à prova de explosão, e também possui comunicação, controle de parada de emergência e outras funções.

(quatro) sensor Hall intrinsecamente seguro para mineração

1. Modelo do produto: GH-18ZD 2. Tensão nominal: DC18V 3. Descrição da função: Instalado no tambor do guincho, sua função é capturar o sinal de pulso do guincho e transmiti-lo ao PLC do host do dispositivo de proteção, a fim de determinar a velocidade do guincho e a posição do carro de mina.

(cinco) interruptor de sobreenrolamento intrinsecamente seguro para mineração

1. Modelo do Produto: KHGJO.5/24 2. Tensão Nominal: DC18V 3. Descrição da Função: Instalado na frente e na extremidade do trilho do guincho de cabo sem fim para fornecer proteção contra sobreenrolamento.

Características funcionais do dispositivo de proteção e monitoramento dinâmico de posição do guincho de corda sem fim tipo ZJB127:

1. O sistema de controle adota um controlador programável PLC importado, que possui bom desempenho em tempo real, alta confiabilidade e velocidade de processamento de dados rápida.

2. Adota um display LCD colorido de 10,1" para exibição dinâmica, com uma interface intuitiva e amigável e operação simples. Pode exibir a posição do trator com a cabeça da máquina como ponto zero, enquanto a tela de monitoramento tem uma vista de perfil da via de acesso para instalação do guincho, exibindo em tempo real se o trator está em um ponto de declive variável, via de acesso nivelada, curva ou interseção.

3. Função de prompt de voz completa:

a. Quando o guincho inicia, para, enrola demais, tem uma parada de emergência, excede a velocidade, está abaixo da velocidade ou atinge o ponto de descarga, a unidade principal emitirá avisos de voz e transmitirá na via através da caixa de controle de parada de emergência de sinal.

b. Quando o trator passa por um cruzamento, uma curva ou um ponto de mudança de declive, o dispositivo de alarme sonoro e luminoso instalado nas proximidades emitirá um aviso de "Veículo em operação, pedestres prestem atenção à segurança", lembrando os trabalhadores que passam a prestarem atenção e darem passagem.

4、Função de proteção dupla contra sobreenrolamento: a. Limite suave programado; b. Chaves fotoelétricas de sobreenrolamento instaladas na cabeça e na cauda. Função completa de proteção de velocidade: Quando o trator experimenta sobrevelocidade severa ou escorregamento, o host pode detectá-lo a tempo e parar. 5、

6. Pode controlar automaticamente o dispositivo de proteção contra fuga (dispositivo de parada de carro em eixo inclinado): Quando o veículo de tração está prestes a passar pela posição do dispositivo de proteção contra fuga (dispositivo de parada de carro em eixo inclinado), o host

A barreira de controle se abrirá e, após a passagem do trator, o dispositivo de proteção contra fuga (dispositivo de barreira de eixo inclinado) fechará automaticamente. 7. Função de posicionamento automático: Defina a posição do ponto de descarga e ajuste o guincho, e quando o trator atingir o ponto de descarga, o dispositivo parará automaticamente. 8. Comunicação por cabo irradiante: Equipado com um cabo irradiante e um rádio portátil, o dispositivo pode permitir que a pessoa seguinte se comunique com o operador do guincho a qualquer hora e em qualquer lugar, e execute funções como sinalização e parada de emergência do guincho.
