Dispositivo de controle de spray de cortina de ar, manifold de ar pressurizado, comutação de fornecimento de ar de canal duplo, sistema de controle de spray de cortina de ar da câmara de escape

Introdução ao produto do dispositivo de pulverização de cortina de ar

O dispositivo de pulverização de cortina de ar é um componente importante das câmaras de refúgio subterrâneas ou cápsulas salva-vidas em minas de carvão. Ele forma uma cortina de ar pulverizando ar comprimido através de um tubo de cortina de ar a jato, criando uma câmara selada relativamente isolada na porta hermética protetora da câmara de refúgio. O equipamento de pulverização na parte superior da câmara de transição libera um grande volume de fluxo de ar, e a válvula de ventilação unidirecional substitui os gases nocivos, impedindo que entrem na câmara de sobrevivência junto com os evacuados.

Composição do dispositivo de pulverização de cortina de ar

O dispositivo de pulverização da cortina de ar consiste em: redutor de pressão de ar, T de aço inoxidável, mangueira de metal de alta pressão, conjunto de manômetro, tubo de aço inoxidável, redutor de pressão secundário, válvula de corte de gás de alta pressão, união, válvula de retenção, T de virola, mecânico válvula, dispositivo de cortina de ar, dispositivo de pulverização, caixa de controle de pulverização de cortina de ar, barramento.

Princípio de funcionamento do dispositivo de pulverização de cortina de ar

O dispositivo de pulverização de cortina de ar resolve principalmente o problema de gases externos nocivos que entram na câmara e na ventilação da sala de transição. A purga da cortina de ar é feita na parte interna de uma porta, permitindo que o ar comprimido passe pelo tubo da cortina de ar para formar uma cortina de ar densa, bloqueando a entrada de ar externo e removendo substâncias nocivas transportadas por pessoas que entram de fora. A pulverização dilui gases nocivos injetando uma quantidade atmosférica de ar comprimido fresco e os descarrega para fora por meio de uma válvula de alívio de pressão para reduzir a concentração de gases nocivos e purificá-los.

Método de instalação do dispositivo sprinkler de cortina de ar

1) Fixe a caixa de controle na parede da sala de transição a uma altura que seja conveniente para o pessoal operar.

2) A cortina de ar é instalada na moldura da porta e fixada através dos orifícios de instalação da cortina de ar.

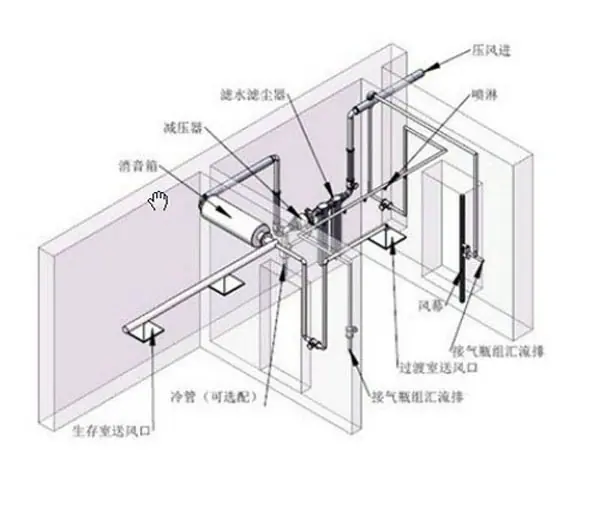

3) O layout real da sala de transição de pulverização.

4) O diâmetro da tubulação de controle do interruptor de deslocamento é DN4, e outras tubulações que entram e saem da caixa de controle não devem ser inferiores a DN10.

Descrição do produto do dispositivo de pulverização de cortina de ar

É adotado o modo de fornecimento de gás de ligação do cilindro de ar comprimido e gás comprimido, ou seja, o ar comprimido é utilizado para fornecer gás quando há ar comprimido no sistema, e muda automaticamente para o cilindro de ar comprimido quando não há ar comprimido. Ao observar o manômetro na caixa de controle, sabe-se em tempo real se o ar comprimido está danificado e se há gás no cilindro de gás;

Possui modos de abertura automática e abertura manual. Quando a porta à prova de explosão é aberta, a purga da cortina de ar é iniciada automaticamente e, quando a porta à prova de explosão é fechada, a purga da cortina de ar para de funcionar; quando o modo automático falha, pode ser alterado para abertura manual para garantir a segurança do dispositivo.

Usando cortina de ar sem costura de alto poder de purga, o consumo de ar de uma única cortina de ar é de 1,5m3/min quando a pressão é de 0,6Mpa. O spray com força de purga de 9 Nm é fornecido pela ligação entre cilindros de ar comprimido e gás. Quando há ar comprimido, o spray é pulverizado pelo ar comprimido. Quando não há ar comprimido, o spray é fornecido pelo cilindro.

Utiliza bico de gás de alta purga com pressão de 0,6Mpa e consumo de gás de 1,2m3/min. A distância efetiva de pulverização pode chegar a 2 a 3 metros, formando um ângulo de cone de fluxo de ar de 60 graus, que pode pulverizar e limpar com eficácia os gases tóxicos no corpo humano e substituir o gás na câmara de transição.
