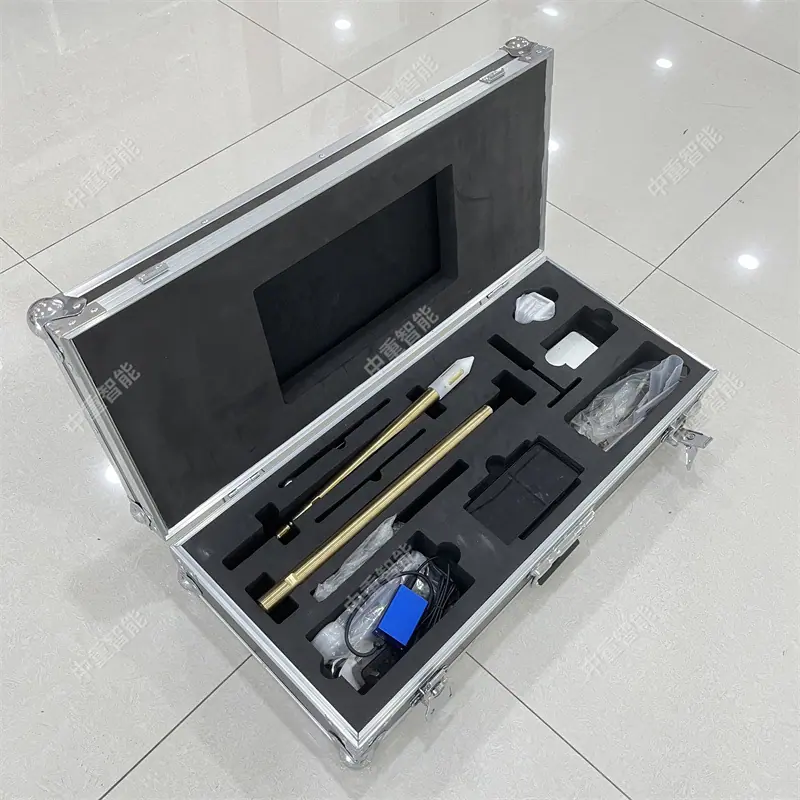

Instrumento de Medição de Trajetória de Perfuração de Mina YSZ11.1 Instrumento de Medição de Trajetória de Perfuração Subterrânea Instrumento de Medição de Trajetória de Perfuração

1. Introdução do produto
O Instrumento de Medição de Trajetória de Furos é um instrumento profissional usado para medir com precisão a posição espacial e a direção dos furos. É amplamente utilizado em cenários de engenharia, como furos de exploração geológica, furos de drenagem de gás, furos de exploração e drenagem de água, e furos de injeção e reforço em minas de carvão subterrâneas. Ele pode alcançar o monitoramento completo da trajetória do furo, fornecendo suporte de dados para a precisão e segurança da construção do furo.
O princípio de funcionamento principal do instrumento é coletar dados de inclinação e azimute em diferentes pontos de medição do poço através de sensores de alta precisão embutidos, como uma bússola eletrônica e acelerômetro. Combinado com o módulo de medição de profundidade, a trajetória completa do poço no espaço tridimensional é reconstruída após cálculo pelo algoritmo do sistema.
2. Classificação do Produto
(I) Classificação por Método de Medição
Este tipo de instrumento, o dispositivo de medição de trajetória de perfuração sem fio, utiliza tecnologia de medição sem fio. A sonda é conectada à coluna de perfuração através de um adaptador padrão, eliminando a necessidade de cabos para transmitir dados, e a profundidade do furo que está sendo testado não é limitada. Os dados são armazenados diretamente na memória interna da sonda e podem ser exportados via interface USB após a conclusão da medição. É adequado para cenários de perfuração com grandes profundidades e cablagem inconveniente, como a medição de furos de exploração em águas profundas e furos de drenagem em minas de carvão subterrâneas.
O instrumento de medição de trajetória de furo com fio conecta a sonda à máquina host através de um cabo de comunicação dedicado, permitindo a transmissão e exibição de dados em tempo real. Os operadores podem visualizar simultaneamente os dados da trajetória do furo na superfície ou na frente de trabalho subterrânea. Sua forte capacidade em tempo real o torna mais adequado para projetos com altos requisitos de precisão de construção que necessitam de ajuste imediato da direção de perfuração, como a detecção de precisão de inclinação na perfuração direcional.
O instrumento de medição de trajetória de perfuração tipo transmissão sem fio combina a conveniência de ser sem fio com a capacidade em tempo real de ser com fio. A sonda e o host transmitem dados sem fio via Bluetooth, WiFi, etc., liberando os usuários das restrições de cabos enquanto permitem a visualização em tempo real dos resultados da medição. Alguns modelos também suportam compartilhamento remoto de dados via plataforma em nuvem, facilitando a análise fora do local por técnicos.
(II) Classificação por Cenário de Aplicação
O Instrumento de Medição de Trajetória de Perfuração de Mina é especialmente projetado para o ambiente complexo de minas de carvão subterrâneas. Possui certificação de segurança intrínseca à prova de explosão para mineração e tem excelente desempenho à prova d'água, à prova de poeira e resistente a choques. Ele pode se adaptar às condições adversas de alta umidade, alta poeira e fortes vibrações subterrâneas e é usado principalmente para medição de trajetória de projetos de engenharia de minas de carvão, como furos de drenagem de gás e furos de exploração de água.
O instrumento de medição de trajetória de poços de exploração geológica foca na adaptabilidade a poços sob diferentes condições geológicas. Possui um diâmetro de sonda menor e pode ser adaptado a poços de vários diâmetros. É adequado para todos os tipos de medições de trajetória de poços no campo da exploração geológica, ajudando os geólogos a entender a distribuição e a estrutura das camadas rochosas subterrâneas.
3. Vantagens do produto
(1) Alta precisão de medição
O instrumento é equipado com sensores de alta precisão, como uma bússola eletrônica e um acelerômetro, emparelhados com funções duplas de calibração de hardware e software. A precisão da medição do ângulo de inclinação pode atingir ±0,1°-±0,5°, e a precisão do azimute pode atingir ±1°-±2°, permitindo a captura precisa de mudanças sutis na trajetória do furo. Alguns modelos utilizam tecnologia de fusão de múltiplos sensores para reduzir ainda mais o impacto da interferência ambiental nos resultados da medição, garantindo a precisão dos dados.
(II) Forte adaptabilidade ambiental
Para ambientes severos, como minas de carvão subterrâneas, a carcaça do instrumento é feita de material de liga de alta resistência, com um grau de proteção de até IP54 ou mesmo IP68, possuindo excelente desempenho à prova d'água, à prova de poeira e resistente a choques. O tubo da sonda tem uma resistência máxima à pressão de até 12 MPa e pode funcionar de forma estável em ambientes profundos e de alta pressão, atendendo às necessidades de cenários de engenharia complexos.
(III) Operação Conveniente e Eficiente
Equipada com um display LCD ou tela sensível ao toque, a interface é fácil de usar, e os operadores podem começar a trabalhar rapidamente após um treinamento simples. Alguns modelos suportam operação "à prova de falhas", e o intervalo entre os pontos de medição pode ser livremente ajustado de 1 a 60 segundos. Cada ponto de medição leva apenas 1-3 segundos para ser medido, melhorando muito a eficiência da medição.
(4) Processamento Inteligente de Dados
Equipado com software dedicado de desenho e análise, ele pode converter rapidamente dados de medição em imagens intuitivas, como gráficos de trajetória espacial 3D, diagramas de projeção no plano horizontal e diagramas de projeção no plano vertical. Ele suporta a exibição vinculada de tabelas de dados e curvas de trajetória e calcula automaticamente os valores de desvio.
