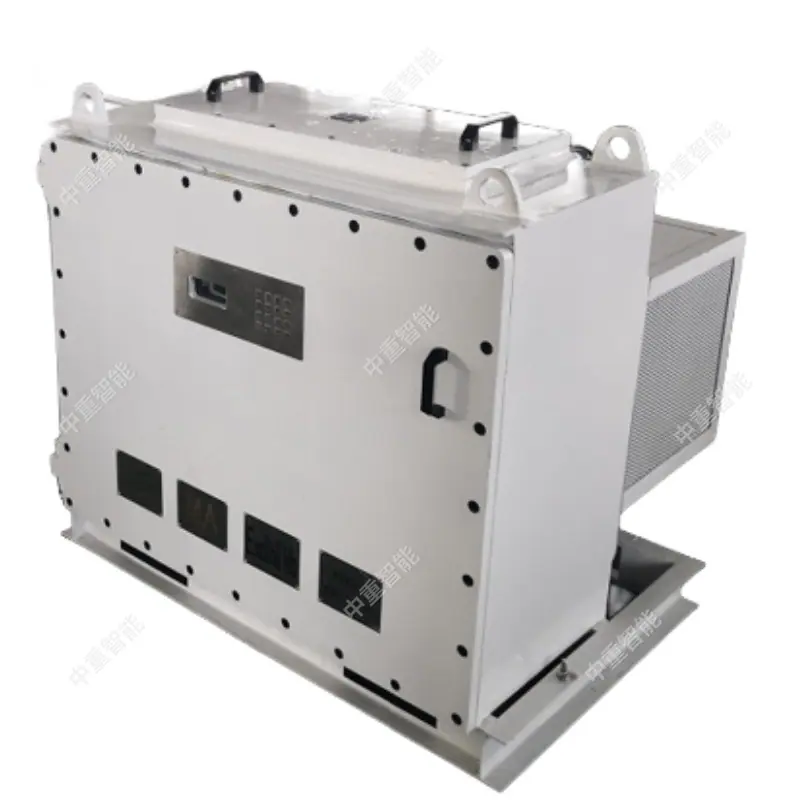

Conversor de Frequência para Ventilador de Mina com Múltiplas Funções de Proteção Bpj1-110/1140Sf Regulador de Velocidade de Frequência para Ventiladores de Ventilação

I. Introdução aos Inversores de Frequência para Minas
O Drive de Frequência Variável para Ventilador de Mina é um dispositivo de controle de velocidade de frequência variável à prova de explosão feito sob medida para equipamentos de ventilação em galerias subterrâneas de minas de carvão. Ele integra tecnologia de conversão de frequência e tecnologia microeletrônica para alcançar o controle preciso da velocidade do ventilador alterando a frequência da alimentação elétrica operacional do motor do ventilador, ajustando assim o volume de ar e a pressão do ar conforme necessário e se adaptando às demandas de ventilação complexas e variáveis em galerias subterrâneas de minas de carvão.
Seu circuito principal adota uma estrutura AC-DC-AC, primeiro retificando a energia AC de entrada em energia DC estável e, em seguida, invertendo-a de volta em energia AC com a frequência e a tensão que atendem aos requisitos operacionais do ventilador. Todo o conjunto de equipamentos é equipado com um sistema de controle completo, que pode monitorar sinais de sensores e entradas do usuário em tempo real e ajustar dinamicamente o estado operacional do ventilador de acordo com algoritmos predefinidos para garantir o equilíbrio ideal entre o efeito de ventilação e o consumo de energia.
Em termos de configuração de hardware, o inversor de frequência para ventoinha de mineração é baseado em um invólucro à prova de explosão, integrando componentes como o circuito principal, o módulo de potência e o sistema de refrigeração.
II. Classificação dos Inversores de Frequência para Ventilação de Mina
(1) Classificação por nível de tensão
Classe 660V: Adequado para ventiladores de mineração de pequeno e médio porte com potência ≤100kW, amplamente utilizado em cenários de ventilação local em minas de carvão subterrâneas. Este tipo de inversor de frequência pode se adaptar melhor aos requisitos de controle de velocidade de ventiladores de pequena e média potência. O equipamento é relativamente compacto, flexível para instalar e pode atender aos requisitos de layout de espaços subterrâneos estreitos.
Classe 1140V: Projetado para ventiladores de mineração com potências nominais entre 100kW e 1000kW. Devido à longa distância entre alguns ventiladores em minas de carvão e a fonte de alimentação, as linhas de energia de 380V sofrem perdas excessivas. O inversor de frequência classe 1140V pode reduzir as perdas na linha enquanto fornece controle de velocidade estável para ventiladores de médio a grande porte. É frequentemente usado no sistema de ventilação principal de minas ou em grandes sistemas de ventilação local.
Classe 3300V: Projetado especificamente para ventiladores de mineração de grande escala com potência ≥1000kW, adequado para o equipamento de ventilação principal de minas extragrandes. Esta classe de inversor de frequência possui maior capacidade de manuseio de potência, permitindo o controle preciso da velocidade de ventiladores grandes mesmo sob condições de fornecimento de energia de longa distância, garantindo a operação eficiente do sistema geral de ventilação da mina.
(II) Classificação por Características Funcionais
Tipo de Regulagem de Velocidade Normal: Possui funções básicas de regulagem de velocidade por conversão de frequência, capaz de ajustar a velocidade do ventilador de acordo com os requisitos de ventilação da mina, alcançando assim a regulagem do fluxo de ar e da pressão do ar. Este tipo de inversor de frequência é fácil de operar e tem baixos custos de manutenção, atendendo às necessidades de regulagem de velocidade de cenários de ventilação convencionais em galerias subterrâneas de minas de carvão.
Tipo de Controle Inteligente de Gás: Equipado com um dispositivo automático de controle de gás para monitoramento em tempo real da concentração de gás subterrâneo. Quando a concentração de gás se aproxima do limite de segurança, ele ajusta automaticamente a velocidade do ventilador e aumenta o volume de ventilação para garantir que a concentração de gás no fluxo de ar misto seja controlada dentro da faixa especificada, prevenindo o fenômeno da "ventilação unidirecional" e fornecendo suporte técnico para o gerenciamento de segurança de gás em minas.
Tipo de Standby Quente Dupla Máquina: Adota uma configuração de fonte de alimentação dupla e inversor duplo, permitindo a comutação em standby quente entre os dois inversores. Se um inversor falhar, o outro pode assumir rapidamente, garantindo a operação contínua e estável do ventilador e prevenindo interrupções na ventilação devido a falha do equipamento. Adequado para cenários de mineração com requisitos extremamente altos para continuidade da ventilação.
III. Vantagens dos Inversores de Frequência para Ventiladores de Mina
(1) Forte adaptabilidade de segurança
Desempenho à prova de explosão excepcional: Adota uma carcaça à prova de explosão e intrinsecamente segura de uso em minas, que pode resistir eficazmente às ameaças de substâncias inflamáveis e explosivas, como gás e poeira na mina. Está em conformidade com os requisitos especiais de operação de segurança para minas de carvão subterrâneas, garantindo a operação estável do equipamento em ambientes perigosos no nível de hardware.
Excelente capacidade anti-interferência: Utiliza tecnologia de controle de baixa harmônica para reduzir a interferência causada pelas harmônicas geradas durante a operação do inversor na rede elétrica e em outros equipamentos elétricos de fundo de poço. Ao mesmo tempo, possui boa resistência à interferência eletromagnética, impedindo que sinais eletromagnéticos de alta frequência afetem o funcionamento normal de outros equipamentos eletrônicos na mina, garantindo a estabilidade do sistema elétrico geral da mina.
(II) Efeito significativo de economia de energia
O consumo de energia de um ventilador sob carga segue a lei cúbica, o que significa que a potência no eixo é proporcional ao cubo da velocidade. Ventiladores de ventilação de minas equipados com inversores de frequência (VFDs) podem reduzir significativamente o consumo de energia do ventilador controlando precisamente a velocidade do ventilador. Comparado aos métodos tradicionais de controle de fluxo de ar usando dampers e defletores, o uso de VFDs para controle de velocidade evita o desperdício de energia elétrica causado pelo aumento artificial da resistência. A taxa de economia de energia pode chegar a 20% - 50%, e a operação a longo prazo pode economizar custos consideráveis de eletricidade para as empresas de mineração de carvão.
(III) Proteção Abrangente do Equipamento
Funções de Proteção Múltiplas: Equipado com várias funções de proteção, como sobrecarga, perda de fase, sequência de fase, subtensão, sobretensão, curto-circuito e sobrecorrente. Ele pode monitorar o status de operação do ventilador e do próprio inversor em tempo real. Assim que ocorre uma anormalidade, o mecanismo de proteção é rapidamente ativado para evitar danos ao equipamento e estender a vida útil do ventilador e do inversor.
Partida Suave e Parada Suave: Realiza a partida e a parada suaves do ventilador, reduzindo o impacto no motor e no sistema de transmissão mecânica durante os processos de partida e parada, diminuindo o desgaste do equipamento, reduzindo a probabilidade de falhas e estendendo ainda mais o ciclo de operação e manutenção do equipamento.
(4) Operação e manutenção convenientes e eficientes
Design Modular: Adota uma estrutura modular onde cada módulo funcional é relativamente independente, facilitando a manutenção e a revisão do equipamento. Quando um módulo falha, ele pode ser rapidamente substituído, reduzindo o tempo de inatividade e melhorando a disponibilidade do sistema de ventilação da mina.
Interface de Monitoramento Inteligente: Equipado com uma interface homem-máquina de tela sensível ao toque colorida de tamanho grande em chinês para operação intuitiva e simples. A equipe pode visualizar parâmetros como velocidade do ventilador, fluxo de ar, pressão do ar e temperatura de operação em tempo real através da interface, permitindo a compreensão oportuna do status de operação do equipamento e facilitando a operação diária e o gerenciamento de manutenção.

Ventilador de Mina Inversor de Frequência Múltiplas Funções de Proteção BPJ1-110/1140SF Controlador de Velocidade Variável para Ventilador
