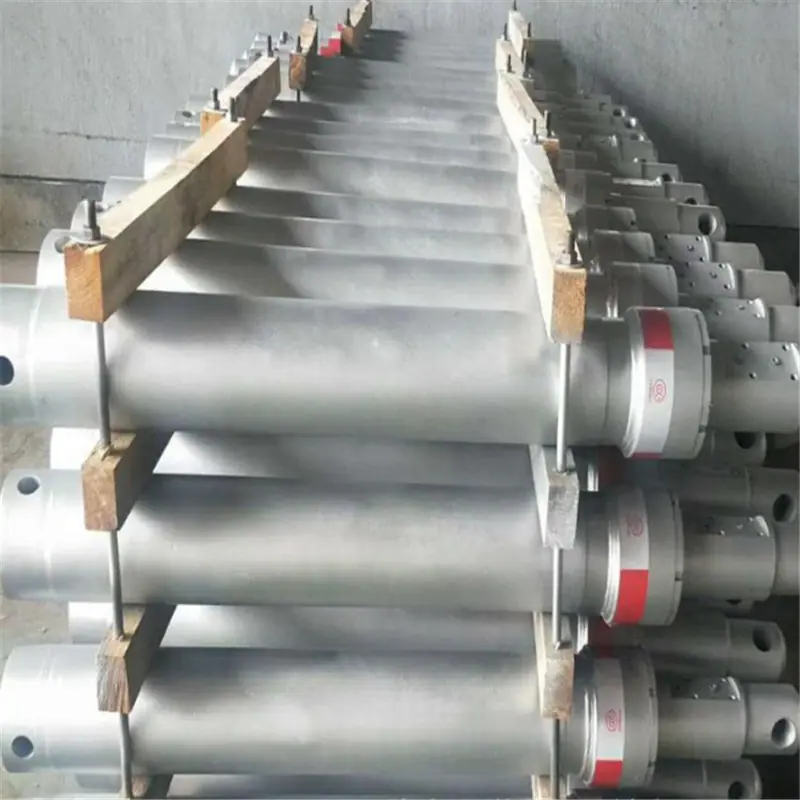

DH(08-35)-500/125S suporte hidráulico de viga superior suspensa introdução do produto:

DH (08-35) -500 / 125S suspendeu o diâmetro do cilindro do pilar do suporte hidráulico da viga superior φ125, resistência nominal de trabalho 500KN, é um produto de pilar usado em conjunto com suporte hidráulico e suporte suspenso, adequado para ângulo de mergulho de veio de carvão inferior a 25 ° de recuperação cara de trabalho. O fluido de trabalho necessário para o pilar é fornecido pela estação de bombeamento no túnel através de um sistema de tubulação composto por mangueiras de alta pressão, válvulas de retenção, etc. Este produto possui as características de fácil operação, desempenho de vedação confiável, ambiente operacional limpo e conveniente gerenciamento.

DH(08-35)-500/125S suporte hidráulico de viga superior suspensa características do produto:

1. Grande força de suporte A coluna com diâmetro de cilindro de φ125 possui uma grande resistência nominal de trabalho, o que aumenta a capacidade de suporte da placa superior.

2. Maior resistência Devido ao aumento no diâmetro do cilindro e do êmbolo, a resistência geral da coluna é bastante melhorada, o que é adequado para o ambiente de trabalho de pressão superior do carvão.

Estruturalmente, o suporte tem duas formas estruturais: controle de válvula de três vias e controle de válvula unidirecional controlado hidraulicamente.

Parâmetros do produto de suporte hidráulico de feixe superior suspenso DH (08-35) -500 / 125S:

Resistência de trabalho KN 500

Pressão hidráulica de trabalho MPa 40,7

Força de apoio inicial KN 184-387

Pressão da estação de bombeamento MPa 15-31,5

Altura máxima mm 800-3500

Altura mínima mm 570-2700

Curso mm 230-800

Diâmetro do cilindro mm 125

Força máxima de elevação KN 78

Área base cm2 191

Fluido de trabalho: Use o óleo emulsionado especificado em MT76, com uma proporção de 2-5% de emulsão

Peso de suporte Kg 48-145

Modelo DH08 10 12 14 16 18 20 22 25 28 31.5 35
