Máquinas e ferramentas de manutenção de obras públicas ferroviárias conjunto de máquinas vibratórias de fixação de dois compactadores de linha tipo YD-22 compactador hidráulico

Os principais parâmetros técnicos

1Potência do motor de combustão interna:9.6kW(HondaGX390motor)

2Frequência de vibração:60Hz～70Hz(68,7Hz）

3Força excitante:22kN

4Pressão de óleo do sistema de trabalho:4Mpa

5Óleo hidráulico:N22Óleo de máquinas

6Qualidade do anfitrião:390kg/torre

7Eficiência de trabalho:260raiz/Hora(Sob condições normais de operação)

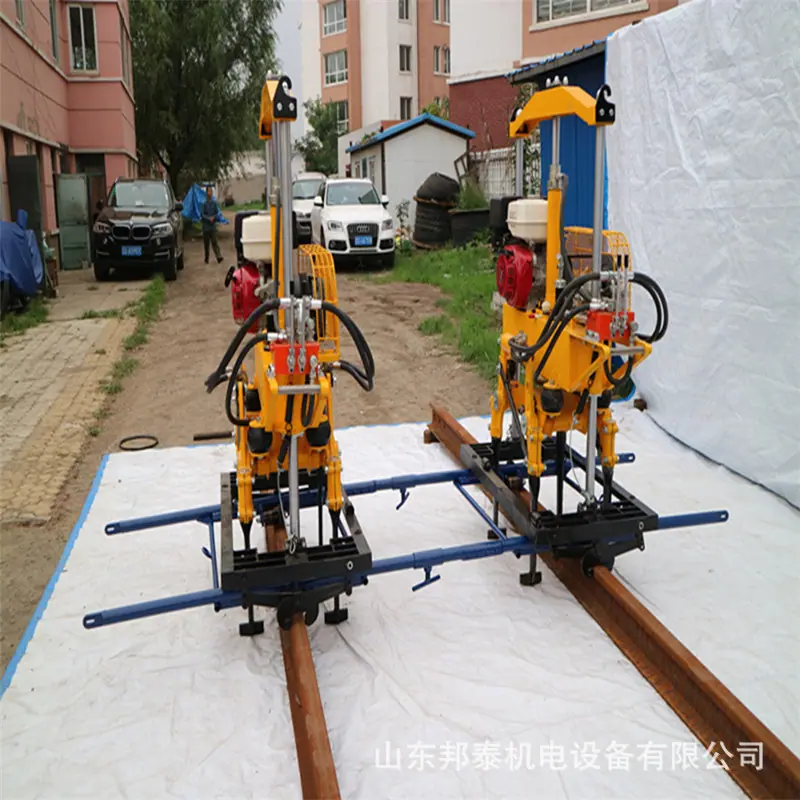

Dois dispositivos de compactação estão dispostos na estrutura de rolamento que se move longitudinalmente ao longo dos trilhos. O dispositivo consiste em uma estrutura vibratória com uma palheta suspensa em um tanque de óleo (com motor de combustão interna, bomba de óleo e válvula de controle hidráulico).

O tanque de óleo é acionado pelo cilindro de elevação na coluna guia dupla, acionando a estrutura vibratória para inserir a palheta compactadora no leito da estrada ou levantá-la; a palheta de compactação é acionada pelo cilindro duplo para abrir e fixar. O motor de combustão interna aciona o eixo vibratório com ferro excêntrico na estrutura vibratória para girar através da correia em V, gerando vibração, e a palheta vibratória é inserida e fixada para tornar o lastro de pedra denso.
