Máquina de bobinado de velocidad de frecuencia variable CNC máquina de bobinado automático de motor especificaciones de la máquina de bobinado de motor

Máquina bobinadora

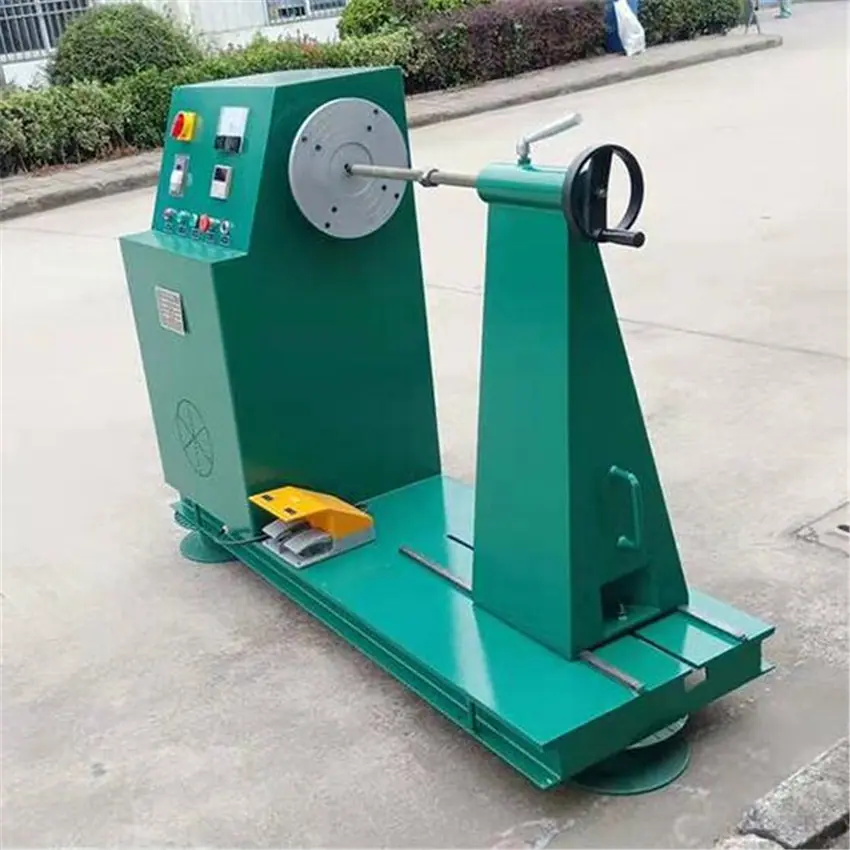

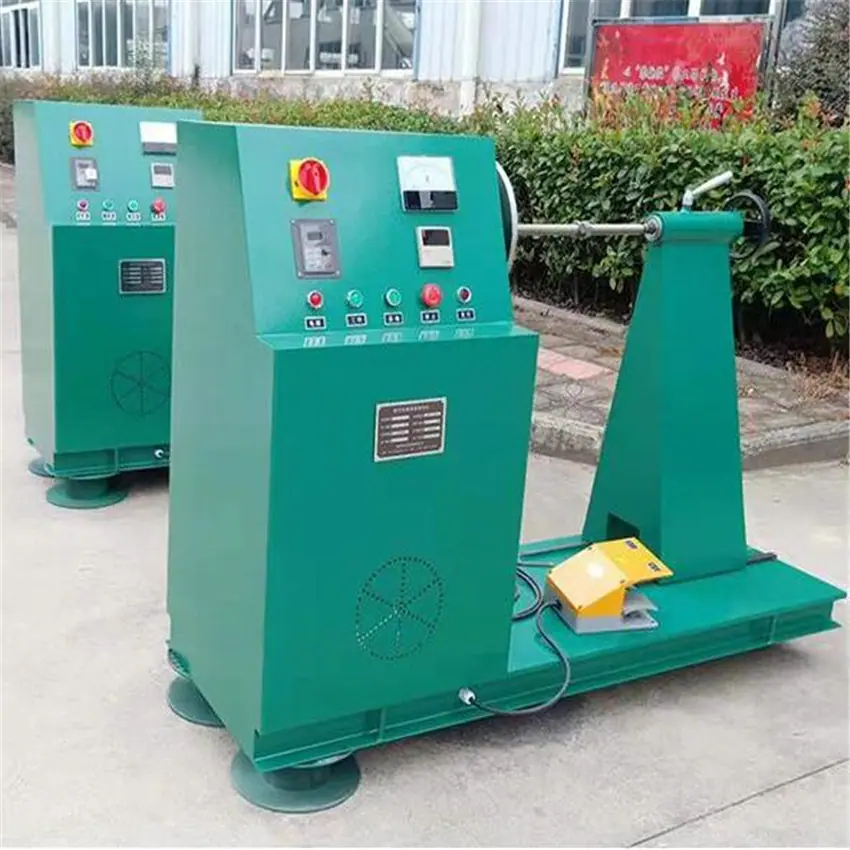

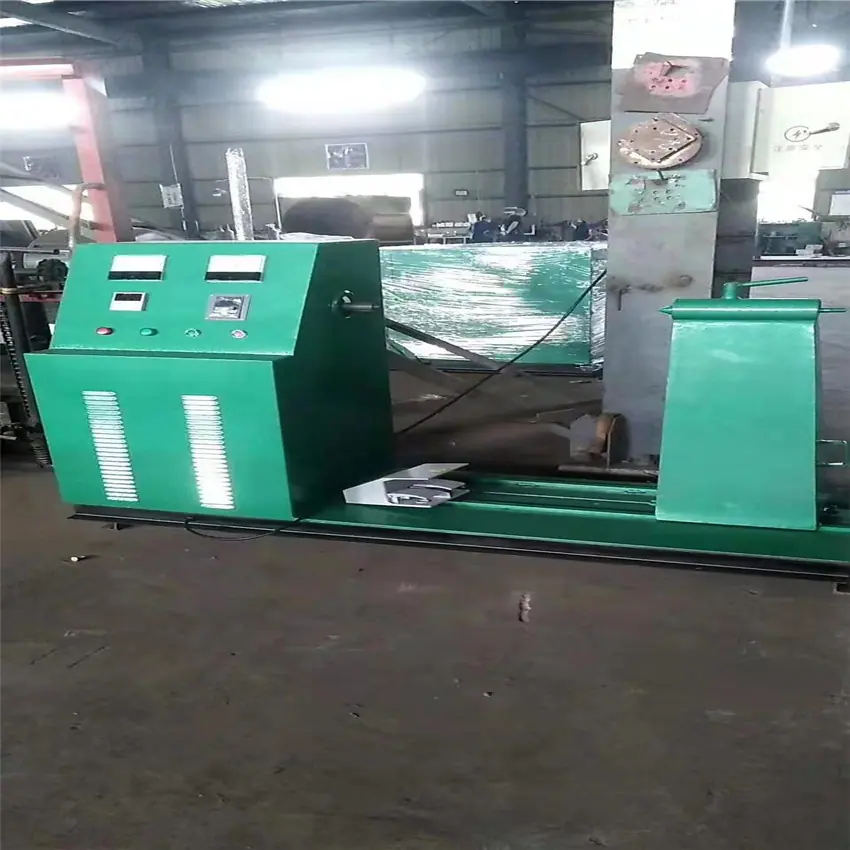

La máquina bobinadora de frecuencia variable CNC se controla mediante un variador de frecuencia de alto rendimiento y un controlador de contador electrónico. Esta máquina cuenta con control automático, ajuste de velocidad arbitrario, arranque suave, frenado preciso, operación automática cuantitativa y pantalla digital intuitiva. Sus funciones tienen un amplio rango de adaptabilidad y puede operar en entornos hostiles. Es un equipo de bobinado ideal para industrias como la producción de diversos motores, electrodomésticos, transformadores, herramientas eléctricas y reparación de electrodomésticos.

La máquina devanadora de frecuencia variable CNC se compone principalmente de un motor de carga, un convertidor de frecuencia, un dispositivo de conteo, un molde de bobinado, un dispositivo de arranque y dispositivos mecánicos. Cuando se enciende la alimentación de entrada. Cierre QF, la luz indicadora de encendido HL1 se ilumina. Presione el botón de arranque SB1, la luz indicadora de funcionamiento se ilumina, el contactor de CA KM1 se energiza, la luz indicadora del convertidor de frecuencia se ilumina y comienza a mostrar la frecuencia. La magnitud de la frecuencia afecta directamente la velocidad (ajuste según sea necesario, consulte el manual del convertidor de frecuencia, no modifique arbitrariamente la configuración del convertidor de frecuencia). La luz indicadora del contador se ilumina, comience a ajustar el número requerido de vueltas (para parámetros relevantes, consulte el manual del usuario del contador). Una vez ajustadas todas las configuraciones, pise el interruptor de pedal SF1 (rotación hacia adelante). En este momento, el contactor KM2 se energiza, el motor comienza a funcionar y el contador comienza a contar hacia arriba. Por el contrario, pise el interruptor de pedal SF2 (rotación hacia atrás). En este momento, el contactor KM3 se energiza y el contador comienza a contar hacia abajo, devanando así diferentes tipos de bobinas para diferentes tipos de motores.

Control de Velocidad de Frecuencia Variable CNC Máquina Bobinadora Automática para Bobinado de Motores Especificaciones de la Máquina Bobinadora de Motores

Parámetros de la Máquina Bobinadora de Frecuencia Variable CNC:

1. Suministro de energía: Trifásico

2. Voltaje nominal: CA 380V/220V 50Hz

3. Altura del centro del husillo: 750 mm

4. Recorrido del husillo de avance: 0—500 mm

5. Diámetro del disco: 350 mm

6. Velocidad del husillo: 0-96 rpm

7. Rango de conteo: 0-99 revoluciones

8. Potencia del motor: 2.2KW Clase 4

9. Potencia del inversor: 3 kW

10. Frecuencia ajustable: 0-50 Hz

11. Dirección: Admite rotación hacia adelante y hacia atrás

12. Frenos: Automáticos

13. Dimensiones exteriores: 1600 mm × 600 mm × 1200 mm
