Entrega Direta da Fábrica BQH12 Encoder de Segurança Intrínseca para Minas Garantia de Qualidade BQH12 Encoder de Segurança Intrínseca para Minas

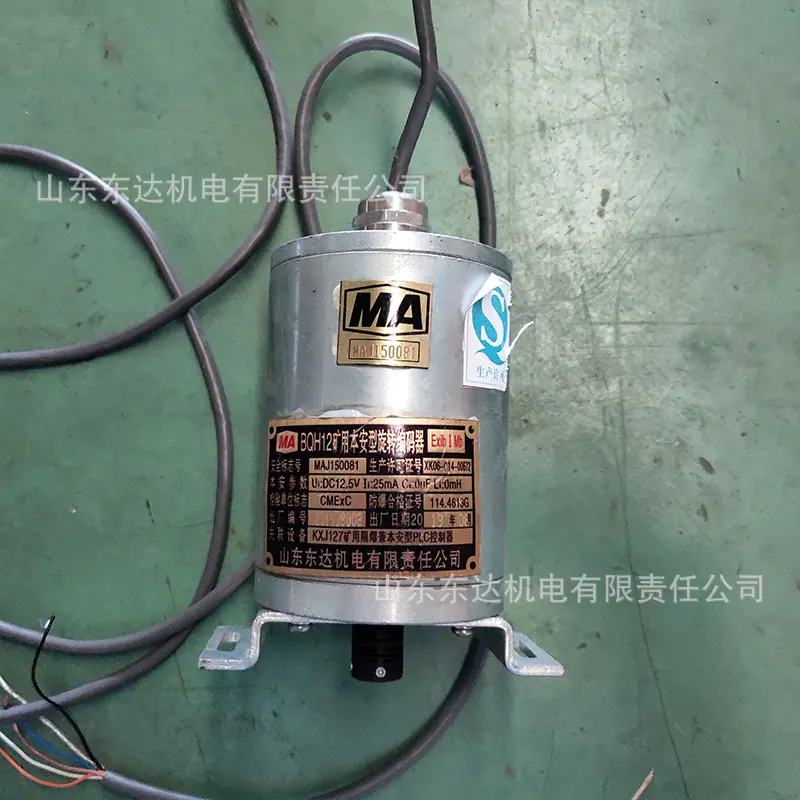

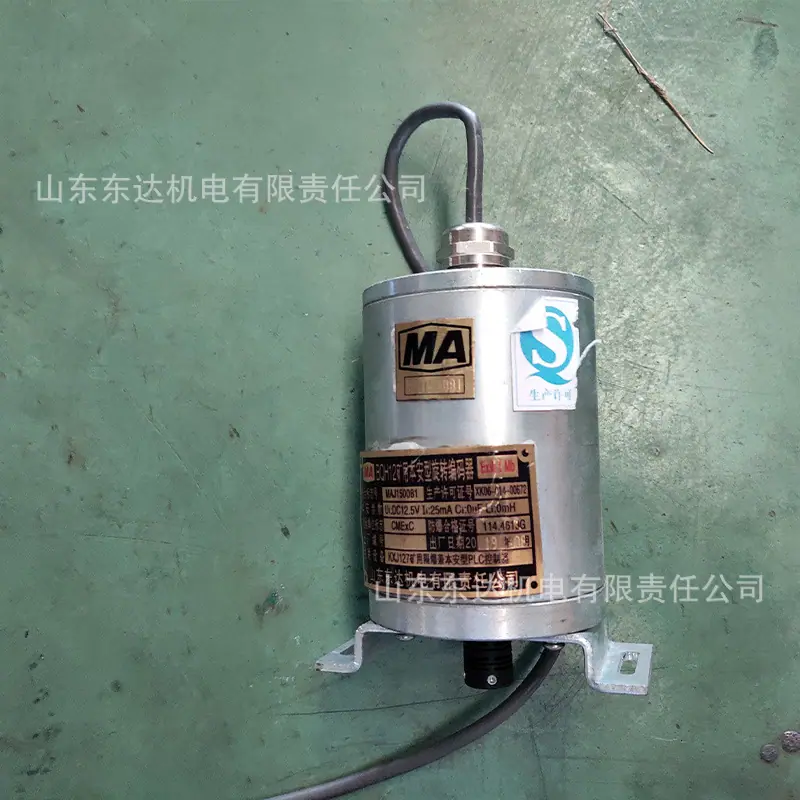

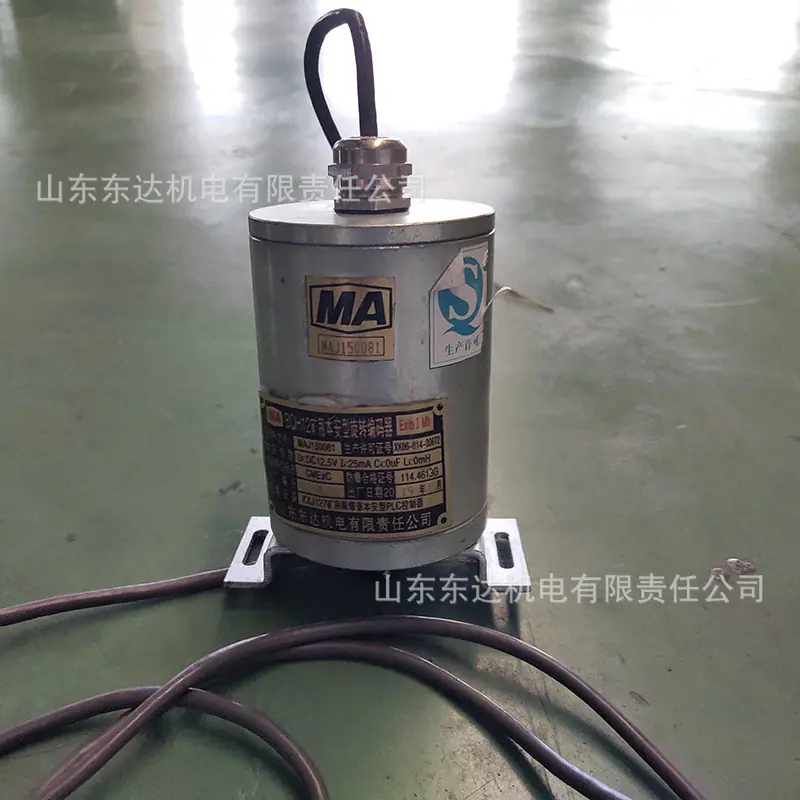

O codificador intrinsecamente seguro de mineração BQH12 (doravante denominado codificador) pode ser usado em minas de carvão onde há risco de explosão de metano e pó de carvão. O codificador é instalado no eixo de saída do guincho ou no eixo de saída do redutor, etc., para coletar sinais para o PLC. Quando o guincho inicia, o codificador rotativo instalado na parte rotativa do guincho gira e detecta o pulso síncrono, que passa pela interface da caixa de operação e pelo cabo de comunicação para o controlador PLC para cálculo de distância. Esta distância e o status operacional do guincho são exibidos no visor do console.

O codificador tem saída bifásica, A e B. Ao girar para frente, a fase A lidera a fase B; ao girar para trás, a fase B lidera a fase A. A diferença de fase entre os dois sinais de pulso é de 90±4°, e o ciclo de trabalho do sinal de pulso é ≥30%.
O codificador é um codificador rotativo incremental com duas fases AB. O disco de grade rotativo e o acoplador óptico geram um sinal de pulso técnico que pode identificar a direção. O codificador é conectado ao host do dispositivo de controle de proteção do guincho, e o pulso de medição do codificador é transmitido ao controlador PLC host para determinar a velocidade do guincho.

Tensão de alimentação: DC12V
Corrente de trabalho: ≤25mA
Resolução: 600 rpm/rev
Faixa: (0～250)r/min
Sinal de saída: sinal de pulso bidirecional A e B, fios de fase A para frente, fios de fase B reversos
Alto nível ≥DC12V
Nível baixo ≤DC0,5V
