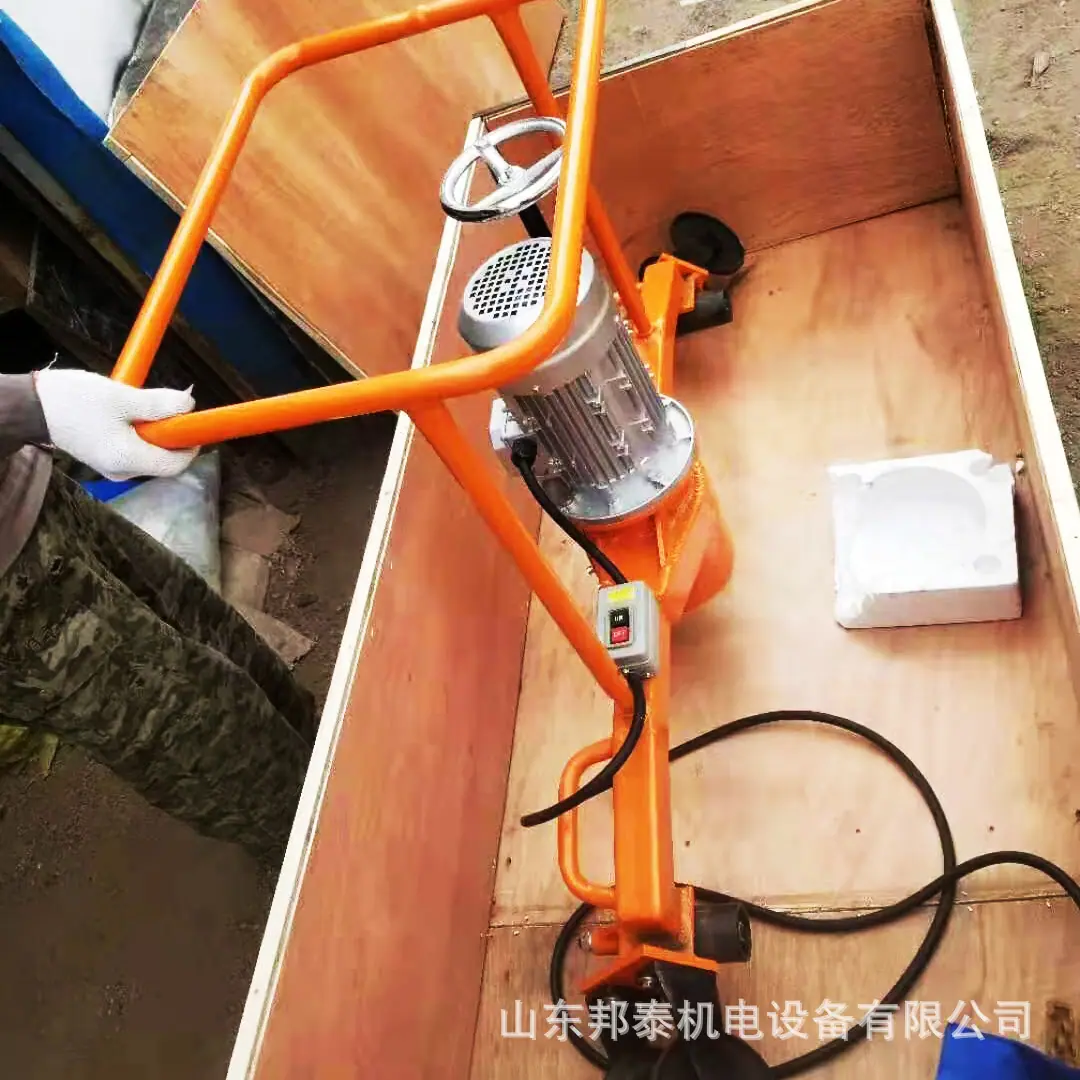

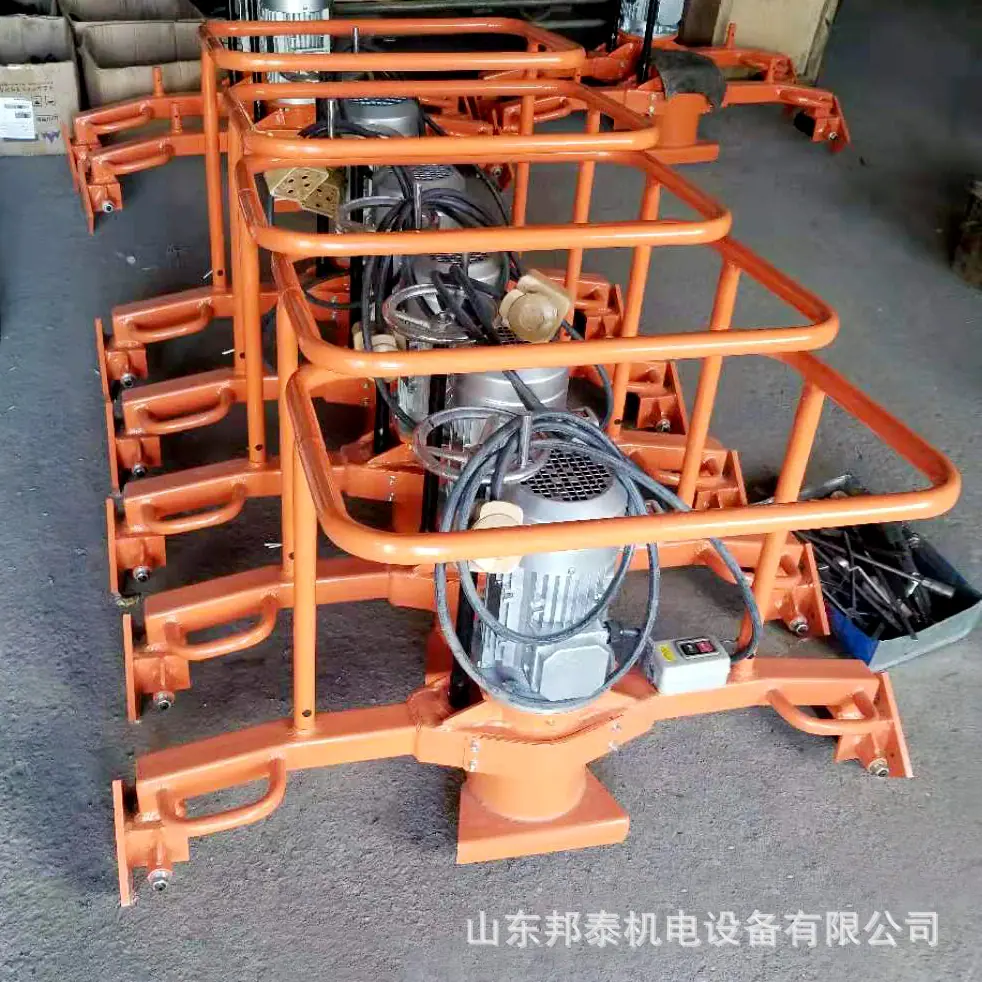

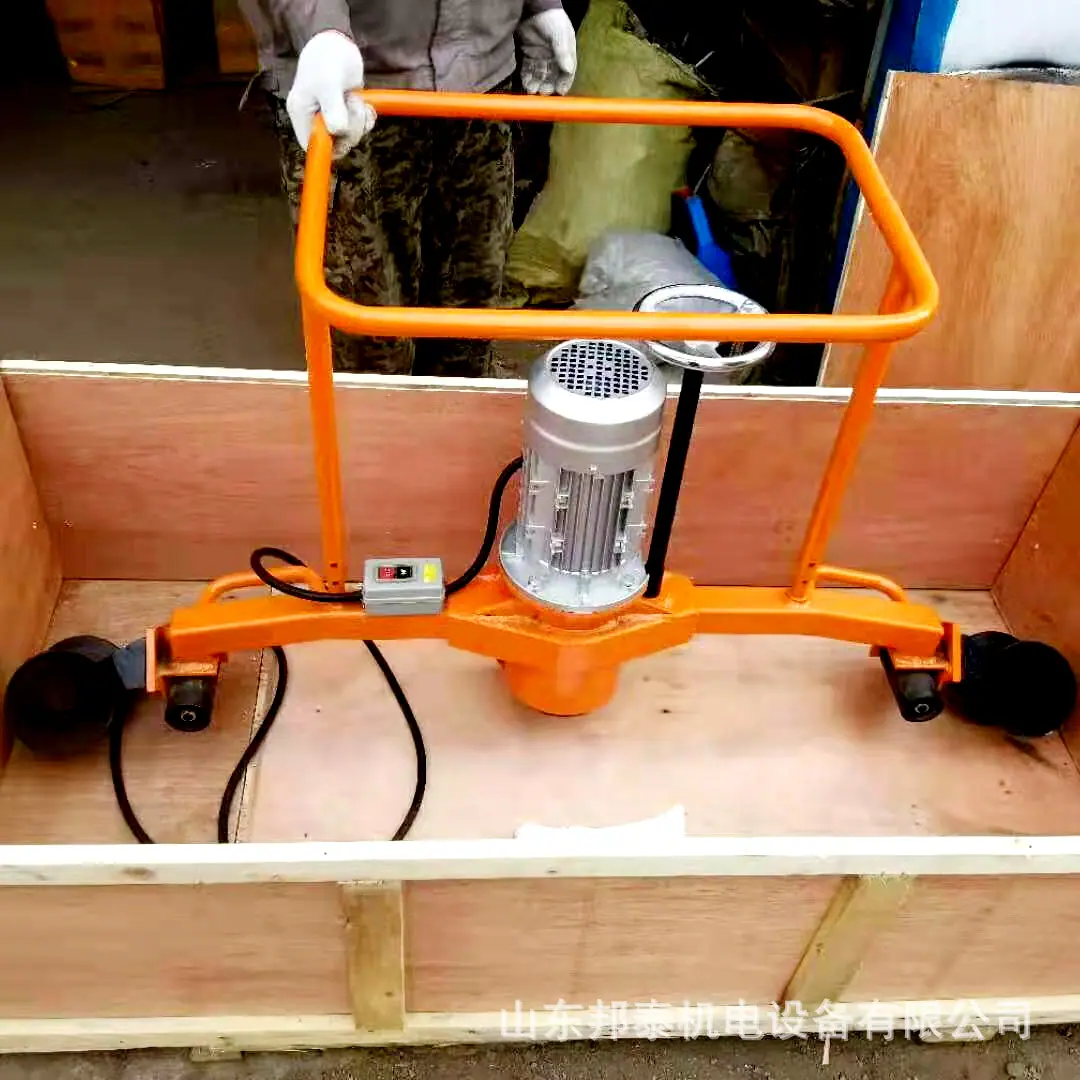

Máquina portátil elétrica para esmerilhamento de trilhos 380V/2,2KW máquina de esmerilhamento de trilhos máquina de esmerilhamento lateral para trilho ferroviário

Os principais parâmetros técnicos

1, Potência: motor trifásico380V/2,2KW

2,Velocidade de rotação:2840rpm

3, Curso do rebolo:50㎜

4, Largura do rolo: 1000mm;

5, Ângulo de inclinação do rebolo:90°

6,Dimensões:1200×420×900mm

7,qualidade:70Kg

três,Instruções

1, Preparação

1.1Antes da operação, os operadores devem estar familiarizados com a estrutura, desempenho técnico, princípio de funcionamento, uso e regras de segurança da máquina de acordo com este manual e requisitos.

1.2Preparação da máquina: Os fixadores devem estar bem apertados, as partes móveis devem ser flexíveis, a proteção de isolamento do sistema elétrico deve ser confiável e atenção especial deve ser dada ao aterramento do motor e o fio de aterramento deve ser firme e confiável;

1.3Teste de funcionamento: Pressione o interruptor elétrico para verificar a direção do rebolo. Se não atender à direção marcada, a fiação do motor deverá ser ajustada para fazer o motor girar para frente. Ao mesmo tempo, confirme se a proteção da proteção do rebolo é eficaz.

1.4Operação sem carga: Operação sem carga2Verifique todas as partes da máquina em busca de anormalidades, especialmente após substituir um novo rebolo.

2, trabalho de moagem

2.1Coloque a esmerilhadeira no trilho a ser esmerilhada e certifique-se de que o plugue e a tomada estejam em contato firme;

2.2Pressione o interruptor e gire a alavanca de alimentação no sentido anti-horário para garantir que o rebolo não entre em contato com a superfície superior do trilho a ser retificado;

2.3Pressione o botão liga / desliga e o rebolo girará sem carga;

2.4Gire a alavanca de alimentação vertical no sentido horário uniformemente para mover o rebolo em direção à superfície superior do trilho até que ele entre em contato com a superfície superior do trilho a ser retificado e produza faíscas. Ao mesmo tempo, puxe a alavanca para fazer a máquina se mover para frente e para trás, para a esquerda e para a direita, com a roda de perfil próxima à superfície superior do trilho. O intervalo é de cerca800㎜。

2,5Controle uniformemente a quantidade de alimentação do rebolo. Geralmente,0,2 mmVerifique se há anormalidades e a espessura das marcas de desgaste. A superfície do trilho após a retificação não deve ficar azul ou apresentar arranhões evidentes;

2.6Quando a alavanca é girada, o corpo da máquina é gradualmente inclinado para dentro ao longo da seção transversal do trilho. Com o controle do guarda-corpo da roda da retificadora, a faixa de retificação horizontal da parte superior do trilho é ampliada, da linha central da parte superior do trilho até o arco da cabeça do trilho;

2.7Incline lentamente o braço de controle em direção ao operador, Gire o moedor para dentro ao longo da seção transversal do trilho90°, arraste a retificadora para lixar o lado interno (lado de trabalho) do trilho para frente e para trás;

2.8Após a conclusão da operação, gire a alavanca de avanço na direção oposta para fazer o rebolo recuar e sair do contato com o trilho. Pressione o botão de desligar para parar o moedor. Depois de redefinir a superfície de moagem, levante o moedor e gire-o horizontalmente no lugar.180°, coloque-o no trilho, repita os passos acima para lixar a parte restante da superfície superior do trilho e a parte externa da cabeça do trilho até que a retificação atinja o padrão especificado;
