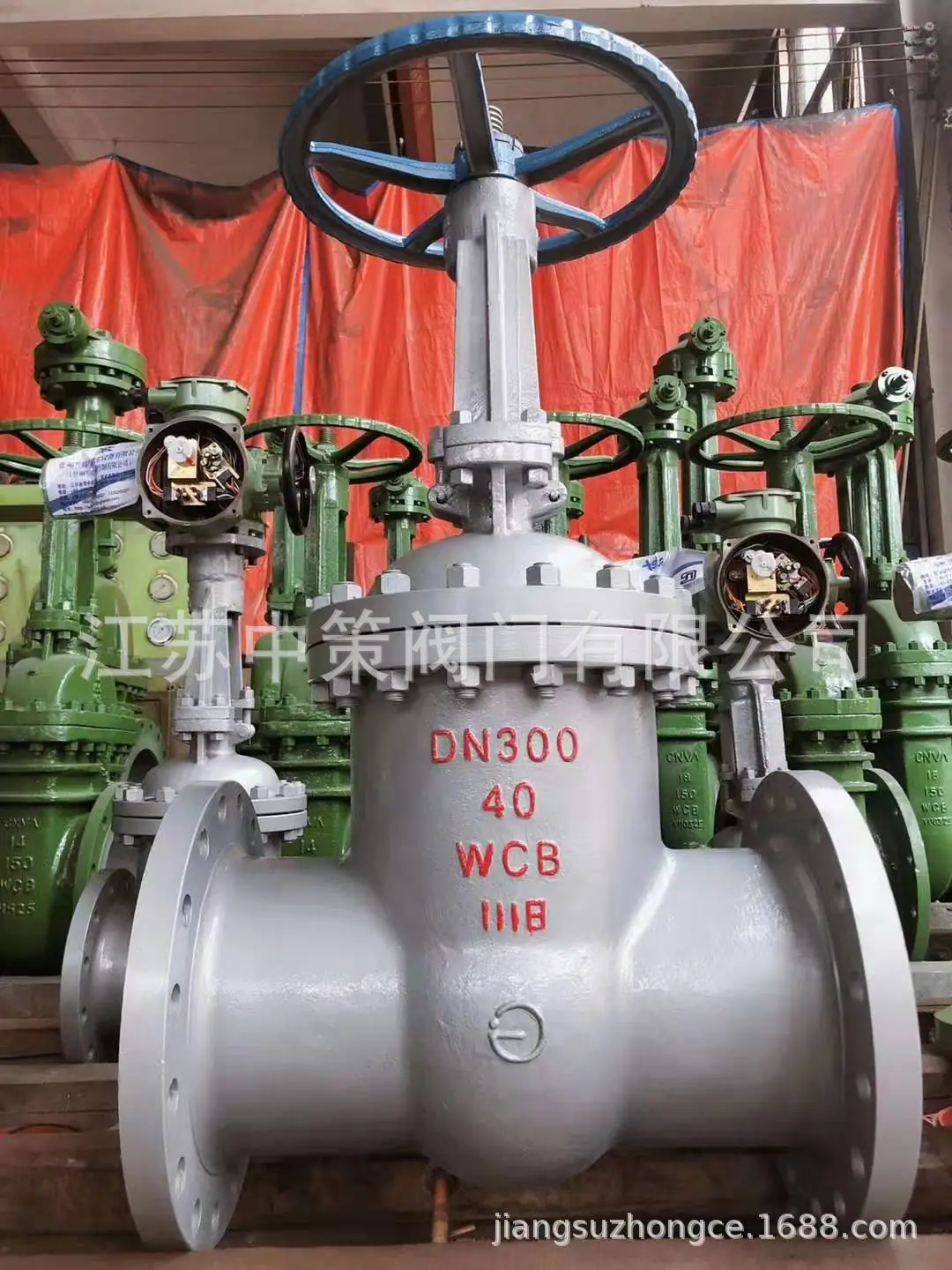

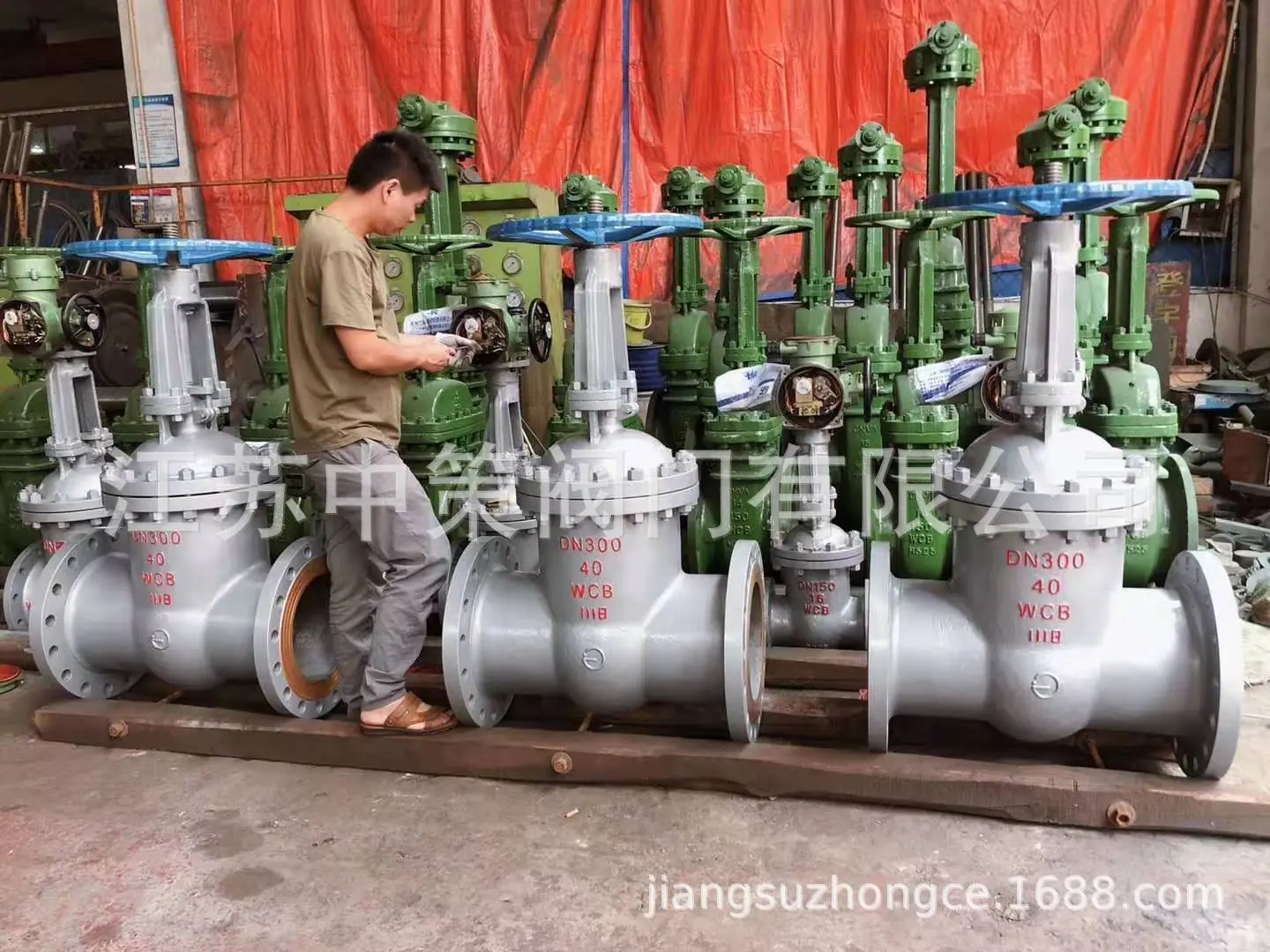

Válvula gaveta manual com flange em aço fundido Z41H-10C 425 alta temperatura vapor óleo de transferência de calor caldeira planta química válvula gaveta

Visão Geral da Válvula Gaveta O componente de abertura e fechamento de uma válvula gaveta é a gaveta, e a direção de movimento da gaveta é perpendicular à direção do fluxo do fluido. As válvulas gaveta só podem ser totalmente abertas e totalmente fechadas e não são adequadas para regulação e estrangulamento. A gaveta possui duas superfícies de vedação. Na válvula gaveta de cunha mais comumente usada, as duas superfícies de vedação formam uma forma de cunha, e o ângulo da cunha varia com os parâmetros da válvula, geralmente sendo de 5°. A gaveta de uma válvula gaveta de cunha pode ser feita como uma única peça, chamada gaveta rígida; ela também pode ser feita como uma gaveta que pode sofrer uma leve deformação para melhorar sua fabricabilidade e compensar desvios no ângulo da superfície de vedação causados durante o processamento. Este tipo de gaveta é chamado de gaveta elástica. Quando a válvula gaveta está fechada, a superfície de vedação pode depender apenas da pressão do meio para vedar, o que significa que a pressão do meio força a superfície de vedação da gaveta contra a sede da válvula do outro lado para garantir a vedação da superfície de vedação. Isso é chamado de auto-vedação. A maioria das válvulas gaveta usa vedação forçada, o que significa que, quando a válvula está fechada, uma força externa é usada para pressionar forçadamente a gaveta contra a sede da válvula para garantir a vedação da superfície de vedação. Uma válvula gaveta na qual a gaveta se move em linha reta juntamente com a haste da válvula é chamada de válvula gaveta de haste ascendente (também conhecida como válvula gaveta de rosca externa). Geralmente, a haste ascendente possui uma rosca trapezoidal e, através da porca na parte superior da válvula e do canal guia no corpo da válvula, o movimento rotativo é convertido em movimento linear, ou seja, o torque de operação é convertido em empuxo de operação. Em algumas válvulas, a porca da haste da válvula está localizada na gaveta, e o volante gira para acionar a haste da válvula a girar, levantando assim a gaveta. Este tipo de válvula é chamado de válvula gaveta de haste rotativa ou válvula gaveta de haste não ascendente.

1. A resistência do fluido é pequena e a superfície de vedação é menos erodida e corroída pelo meio.

2. Abrir e fechar é mais fácil.

3. A direção do fluxo médio não é restrita e não há perturbação do fluxo ou redução de pressão.

4. Forma simples, comprimento estrutural curto, boa fabricabilidade e ampla faixa de aplicação. Tipos de válvulas gaveta: De acordo com a configuração da superfície de vedação, podem ser divididas em válvulas gaveta tipo cunha e válvulas gaveta paralelas. Válvulas gaveta tipo cunha podem ser further divididas em: gaveta única, gaveta dupla e gaveta elástica; válvulas gaveta paralelas podem ser divididas em gaveta única e gaveta dupla. De acordo com a posição da rosca da haste da válvula, podem ser divididas em dois tipos: válvulas gaveta de haste ascendente e válvulas gaveta de haste não ascendente.

Os produtos de válvula gaveta da nossa empresa incluem: Válvula Gaveta Cunha, Válvula Gaveta Faca, Válvula Gaveta com Sede Elástica,Produtos da série, como válvulas gaveta com padrão japonês JIS, padrão americano ANSI, válvulas gaveta encamisadas, válvulas para lama, válvulas gaveta forjadas em aço, válvulas gaveta de cunha plana, válvulas gaveta de haste ascendente, válvulas gaveta a vácuo, etc. Pressão nominal ou classificação de pressão: PN1.0-16.0MPa, ANSI CLASSE 150-300LB, JIS10-20K Diâmetro nominal ou tamanho: DN10～1000, NPS 1/2 ～36" Tipo de conexão: Flangeada, solda de topo, roscada, etc. Temperatura aplicável: -196℃～700℃ Tipo de acionamento: Manual, acionamento por engrenagem helicoidal, pneumático, elétrico, hidráulico, acoplamento pneumático-hidráulico, acoplamento eletro-hidráulico Material do corpo da válvula: WCB, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, CF8(304), CF3(304L), CF8M(316), CF3M(316L), Ti. Ao selecionar diferentes materiais, elas podem ser respectivamente adequadas para vários meios, como água, vapor, produtos de petróleo, ácido nítrico, ácido acético, meios oxidantes, ureia, etc.

Acima estãoZ41H Válvula Gaveta Flangeada de Aço FundidoSe você estiver interessado emSe tiver alguma dúvida sobre o preço, fabricante, modelo ou fotos da válvula gaveta flangeada em aço fundido Z41, entre em contato conosco para obter as informações mais recentes.

1、 Instalação:

(1) Antes da instalação, verifique se o modelo do produto, o número da posição e as especificações correspondem, e inspecione toda a máquina quanto a peças faltantes ou soltas.

(2) Antes da instalação, a tubulação deve ser limpa. Deve haver uma seção reta de tubulação suficiente na entrada da válvula e ela deve ser equipada com um filtro. Ao flangear o corpo da válvula à tubulação, preste atenção à concentricidade.

(3) Antes de instalar a válvula de corte, a tubulação deve ser completamente limpa.

(4) O local de instalação deve considerar a segurança do pessoal e do equipamento, ser conveniente para a operação e facilitar a desmontagem, montagem e manutenção.

(5) A válvula deve ser instalada verticalmente na posição ereta em uma tubulação horizontal. Se inevitável, pode ser instalada inclinada, mas a instalação horizontal deve ser evitada o máximo possível. Para aplicações onde a válvula tem um peso próprio grande ou está sujeita a vibrações, um suporte deve ser utilizado.

(6) A direção do fluxo do meio deve ser consistente com a seta no corpo da válvula. A fonte de ar deve ser seca e livre de óleo. A válvula deve ser usada em um ambiente com temperatura de -20~55℃.

2、 Manutenção:

(1） Limpeza da válvula: Para limpar meios gerais, pode ser limpa com água. No entanto, para limpar meios prejudiciais à saúde, primeiro entenda suas propriedades e, em seguida, selecione o método de limpeza correspondente.

(2) Desmontagem da válvula: Primeiro remova a ferrugem das partes enferrujadas expostas, mas antes da remoção da ferrugem, proteja as superfícies usinadas de peças de precisão, como a sede da válvula, o núcleo da válvula, a haste da válvula e o tucho. Ferramentas especiais devem ser usadas ao instalar e remover a sede da válvula.

(3) Assento da Válvula: A superfície de vedação apresenta pequenas manchas de ferrugem e desgaste, que podem ser reparados por usinagem. Se o dano for grave, deve ser substituído. No entanto, independentemente de a superfície de vedação dura ser reparada ou substituída, ela deve ser retificada.

(4) Haste da válvula: Danos na superfície, só pode ser substituída.

(5) Danos à haste de acionamento, guia e superfícies de vedação: O atuador de ação reversa deve ser substituído, enquanto o atuador de ação direta pode ser usado após o reparo apropriado.

(6) Mola de Compressão: Se houver defeitos que afetem a resistência, como trincas, ela deve ser substituída.

(7) Peças de Desgaste: Juntas, gaxetas e anéis O-ring devem ser todos substituídos durante cada revisão geral. O núcleo da válvula e o diafragma devem ser inspecionados quanto a quaisquer sinais de futuras trincas, envelhecimento ou corrosão. A substituição será decidida com base nos resultados da inspeção, mas a vida útil do diafragma é geralmente um máximo de 2-3 anos.

(8) Ao montar a válvula, preste atenção ao alinhamento. Aperte os parafusos na diagonal. Lubrifique as partes deslizantes. Após a montagem, faça a depuração de acordo com os itens e métodos de teste de fábrica do produto. Durante este período, a pressão da prensa-estopa e a posição fechada do núcleo da válvula podem ser ajustadas com precisão.
