I. Visão Geral da Válvula Esfera Elétrica Q941F:

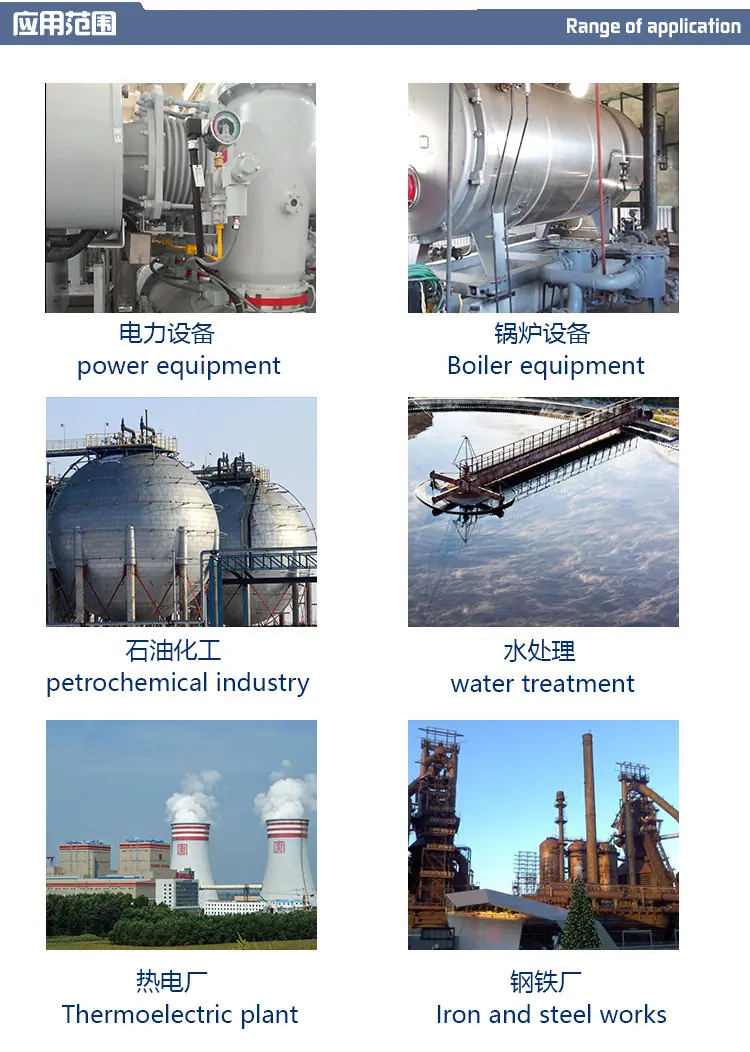

A passagem de fluxo e o diâmetro de conexão da válvula de esfera elétrica Q941F são iguais e formam um diâmetro reto, permitindo que o meio flua através com quase nenhuma perda. O produto é tipicamente usado em aplicações com requisitos rigorosos de vedação. Além de controlar meios gasosos, líquidos e a vapor, também é adequado para controlar esgoto e meios contendo impurezas fibrosas. É amplamente utilizado em campos como petróleo, indústria química, metalurgia, indústria leve, fabricação de papel, usinas de energia e refrigeração.
II. Parâmetros Técnicos e Desempenho da Válvula Esfera Elétrica Q941F:
| Parâmetros Técnicos do Atuador Elétrico Série SZ | Parâmetros do Corpo da Válvula | ||
| fonte de energia | CA 110, 220, 380 V/CC 24, 220 V | Diâmetro nominal | DN15～200mm |
| Torque de saída | 50 N·M ～ 2000 N·M | Pressão nominal | PN1.6、2.5、4.0、6.4MPa |
| Funções opcionais | Tipo de interruptor, tipo de contato, sinal de abertura, tipo inteligente | Material do eixo da válvula | Aço inoxidável |
| Alcance de ação | 0~90°±5° | Material do corpo da válvula | Ferro fundido dúctil, aço carbono, aço inoxidável 304/316/316L |
| tempo de ação | 15 segundos/30 segundos/60 segundos | Material Esfera | Aço inoxidável 304/316/316L |
| temperatura ambiente | -30°～60° | Vedação do assento | PTFE, PPL, vedação metálica |
| operação manual | Vem com operação de alça | temperatura | PTFE≤180℃, PPL≤350℃, vedação metálica≤450℃ |
| Limite | Limite duplo elétrico e mecânico | Mídia aplicável | Água, petróleo, ácido nítrico, ácido acético, fluido viscoso, lama, meios oxidantes fortes, etc. |
| Nível de proteção | IP-67 (carcaça à prova de explosão: Exd Ⅱ BT4 IP67 opcional) | ||
| sinal de entrada | 0-10, 1-5VDC/4-20mA (inteligente) | Características | Fiação simples, estrutura compacta, baixa resistência, ação estável |
II. Dimensões Externas da Válvula de Esfera Elétrica Q941F:
| Diâmetro nominal DN | eu | L1 | H | D | D1 | potência nominal | Corrente nominal |
| pressão | 1,6/2,5 | 1,6/2,5 | 1,6/2,5 | 1,6/2,5 | 1,6/2,5 | ||
| 15 | 130 | 155 | 256 | 95 | 65 | 15W | 0,2A |
| 20 | 140 | 155 | 260 | 105 | 75 | 15W | 0,2A |
| 25 | 150 | 155 | 266 | 115 | 86 | 15W | 0,2A |
| 32 | 165 | 155 | 270 | 136 | 100 | 15W | 0,2A |
| 40 | 180 | 208 | 312 | 146 | 110 | 25W | 0,5A |
| 50 | 200 | 208 | 325 | 160 | 125 | 25W | 0,5A |
| 65 | 220 | 208 | 336 | 180 | 145 | 25W | 0,5A |
| 80 | 250 | 256 | 365 | 195 | 160 | 50W | 0,8A |
| 100 | 280 | 256 | 400 | 215/230 | 180/190 | 90W | 1,0A |
| 125 | 320 | 256 | 420 | 245/270 | 210/220 | 90W | 1,0A |
| 150 | 360 | 288 | 440 | 280/300 | 240/250 | 120W | 1,2A |
| 200 | 400 | 288 | 470 | 335/360 | 295/310 | 150 W | 1,2A |
Dois, Instruções de Pedido para Válvula de Esfera Elétrica Q941F:
1. Tensão de alimentação: DC24V, DC220V, AC110V, AC220V, AC380V
2. Tipo de meio, temperatura, pressão
3. Tipo de controle: tipo de interruptor, tipo de contato passivo, tipo de feedback de sinal de posição de válvula, tipo de ajuste inteligente
4. Tipo de regulação inteligente: sinal de entrada 4-20mA, 1-5V, 0-10V; sinal de saída: 4-20mA, 1-5V, 0-10V
