Kit LED Dimmable Trimmable de Tamanho Completo Modificação LCD Tira de Luz de Alta Densidade e Alto Brilho Suporta 24 polegadas

Kit LED de tamanho completo cortável e dimerizável Modificação de LCD Tira de LED de alta densidade e alto brilho Suporta 24 polegadas

Nota: Por favor, tenha um certo grau de habilidade prática, um espírito de exploração e conhecimento básico de circuitos. Embora a instalação e modificação não sejam complicadas, não podemos responder às suas perguntas uma a uma, como o que é uma barra de alta tensão, nem podemos fornecer suporte online para resolver todos os seus problemas de instalação. Amigos que não entendem, por favor, tenham cuidado ao comprar.

[O fórum tem tutoriais de instalação relevantes, copie-os para a barra de endereço para visualizar:www.pszzzz.comHá navegação do fórum abaixo da descrição]

Descrição do produto:

Este produto é precificado como um conjunto completo, por favor, veja a imagem

Inclui:

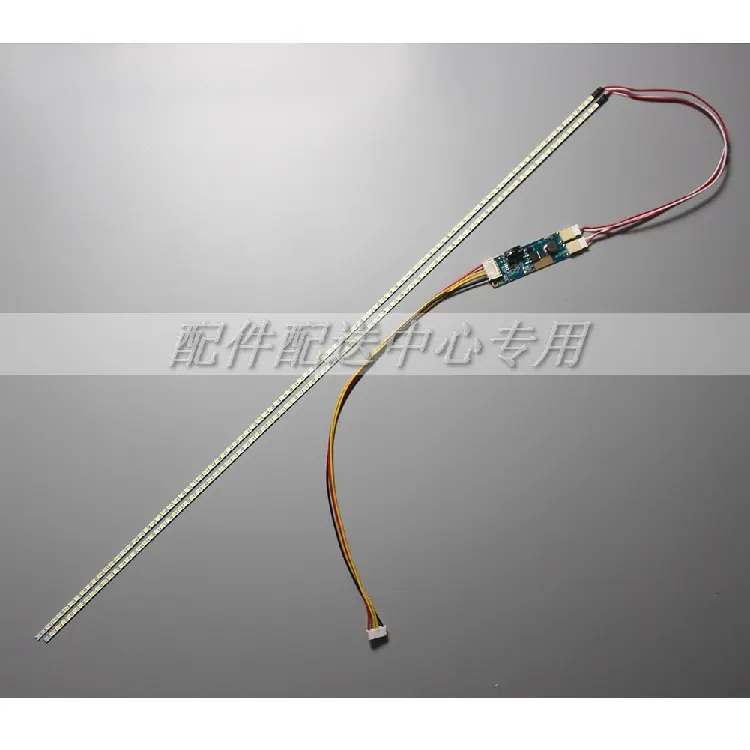

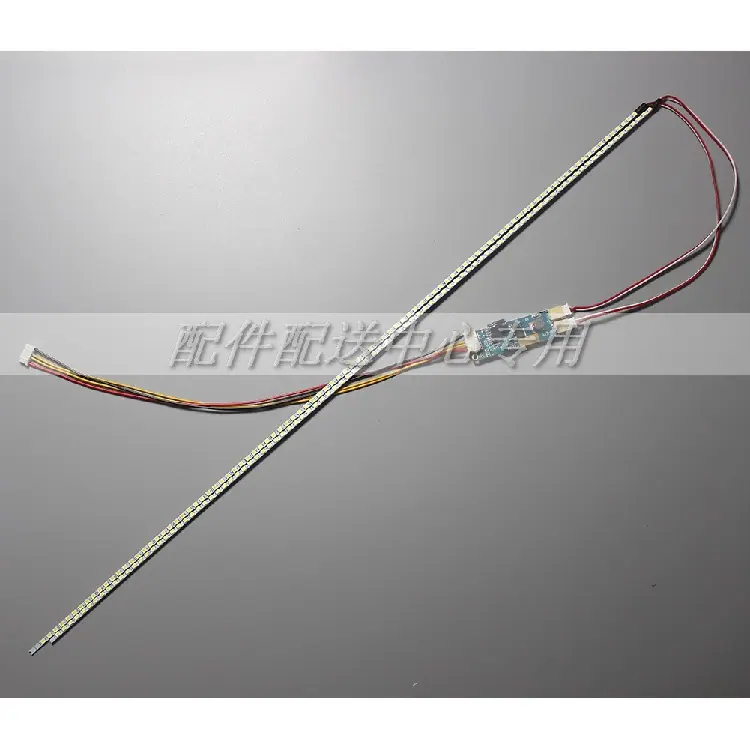

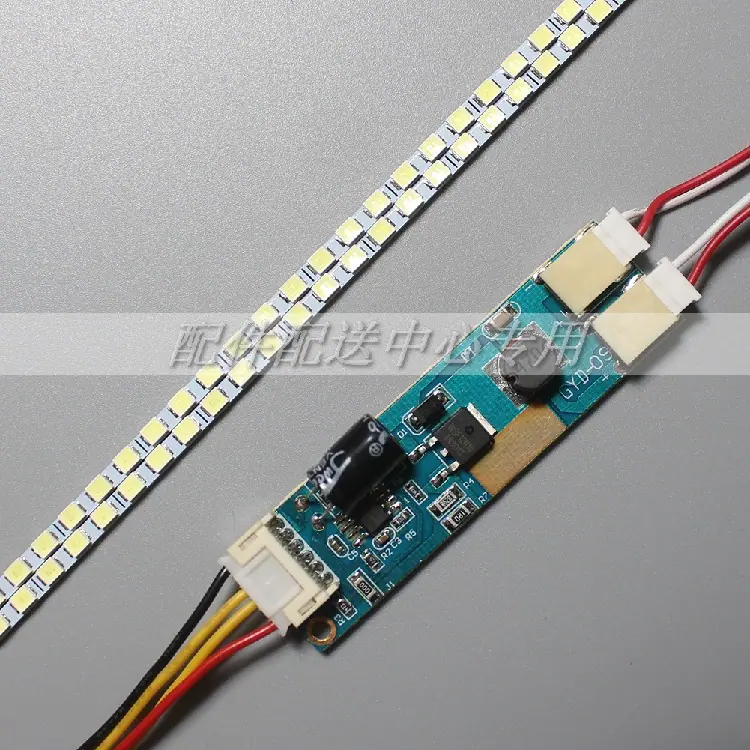

Placa de Corrente Constante Ajustável*1 (Fiação) ; Fitas de LED Step-Down de Tamanho Completo*2

1. Especificações do produto:

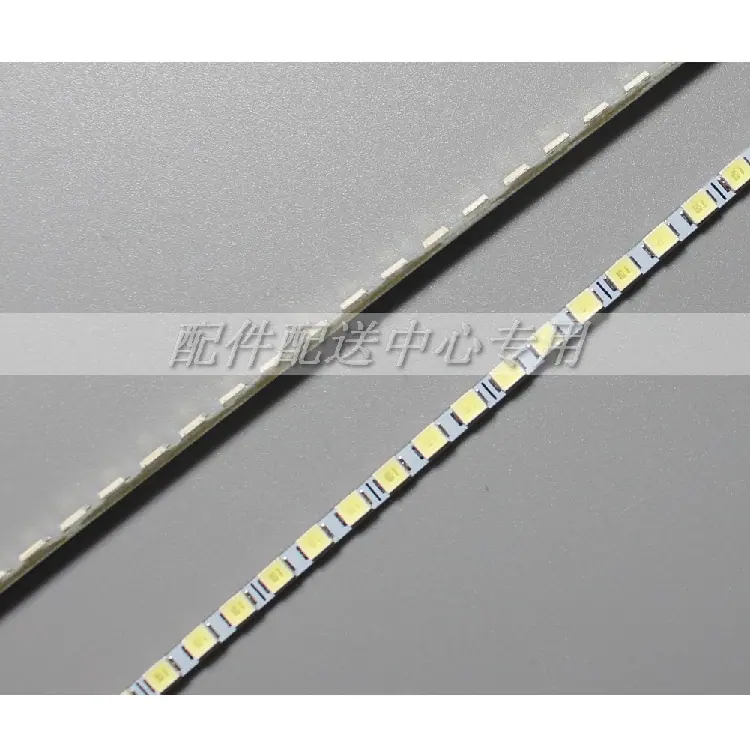

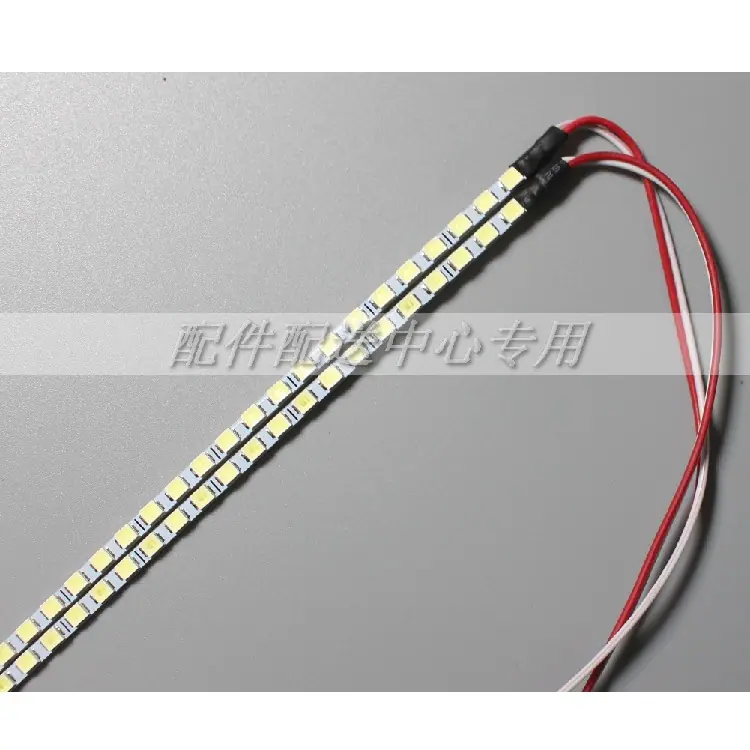

1. Especificações da fita de LED:Comprimento 540mm*3mm*3mm

LEDs de 3528 de partículas grandes 96 peças, 3 peças por grupo podem ser cortadas

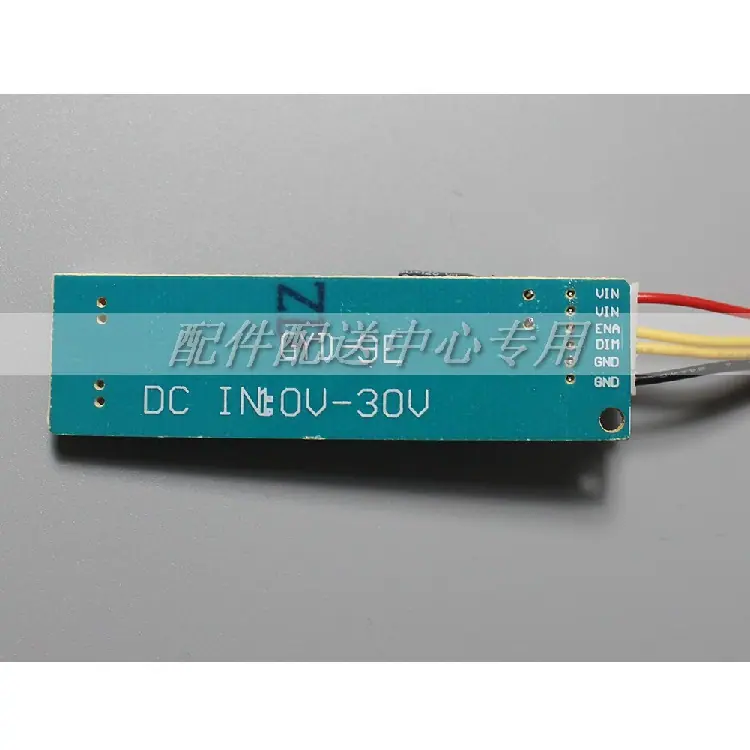

2. Especificações da placa de corrente constante: comprimento e largura 7cm*2cm

Suporta DIMM de tamanho completo regulável

Tensão de Entrada 10-30V Saída 9.5V

Entrada de linha universal de 6 pinos, igual à definição universal de alta tensão, fácil de modificar

2. Características do produto:

1.Partículas de lâmpada de alto brilho:3528 partículas grandes

2. Tamanho completo pode ser cortado:apoiar:Até 24 polegadas, vendido em conjuntos de 3, pode ser cortadoNão há necessidade de preparar todos os tamanhos de kits de LED. Nosso produto de segunda geração é feito diretamente em conjuntos de 3, com tamanho completo e cortável, com uma escala de 15-24 polegadas marcada. Você pode cortar conforme necessário, tornando-o mais conveniente de usar.

3. Placa de corrente constante entrada ampla:Entrada de tensão ampla de 9-30V, cobrindo basicamente as tensões das placas de alimentação de várias marcas de monitores.

4. Longa vida útil,Projetado para monitores, sua vida útil é de até 100.000 horas.

5. Fácil de instalar,Você pode usar fita dupla-face diretamente para fixá-lo no slot original do LCD do monitor, ou fixá-lo em outro lugar.

Para promover o kit de LED mais rapidamente, o preço também foi comparado com muitas fontes, diretamente mais baixo que a primeira geração de produtos, mais favorável, mais baixo que o custo de duas lâmpadas de rack e uma alta voltagem.Ajustável, Alto Brilho, Cortável, Ampla Entrada” Um kit de baixo custo e alta qualidade com todos os recursos para criar um sucesso!

As fotos são selecionadas aleatoriamente de objetos reais. Por favor, olhe para as fotos com atenção e tire fotos quando estiver satisfeito.

Para lhe fornecer um serviço melhor e uma plataforma de comunicação, criamos um fórumhttp://www.pszzzz.com[Taobao não permite links externos, copie para a barra de endereço para visualizar]; Fornecer compartilhamento de experiência técnica, download de dados. Bem-vindos todos a postar fotos, compartilhar experiências de compra, trocar experiências e postar recompensas~~

Há uma seção especial para LED, com muitos exemplos de modificação e ilustrações, etc. Amigos que fizeram boas modificações também são bem-vindos a postar, e todos eles são recompensas em dinheiro real:

Instalar:

Se o seu monitor for uma placa de alta tensão, então este conjunto pode substituir diretamente a placa de alta tensão e conectá-lo à placa controladora.

Se o seu monitor for uma placa integrada de alta tensão da fonte de alimentação, então: após a placa integrada de alta tensão ser ligada, encontre os 12V (capacitor), então desconecte a fonte de alimentação, use um multímetro para encontrar a peça original conectada ao polo negativo dos 12V (capacitor) e desconecte-a, conecte três fios 12V, ON e GND na placa boost, conecte os 12V na placa boost ao polo positivo dos 12V na placa integrada de alta tensão, GND ao polo negativo e ON a ON/OFF. Em termos simples, desconecte a fonte de alimentação de alta tensão original e substitua-a por esta placa boost para obter energia da extremidade frontal da alta tensão original (recomenda-se consultar alguns exemplos no fórum para mais detalhes)

O seguinte é um diagrama de instalação para referência (não para este conjunto de LEDs, apenas para referência):

Etapas de modificação:

Passos simples de modificação:

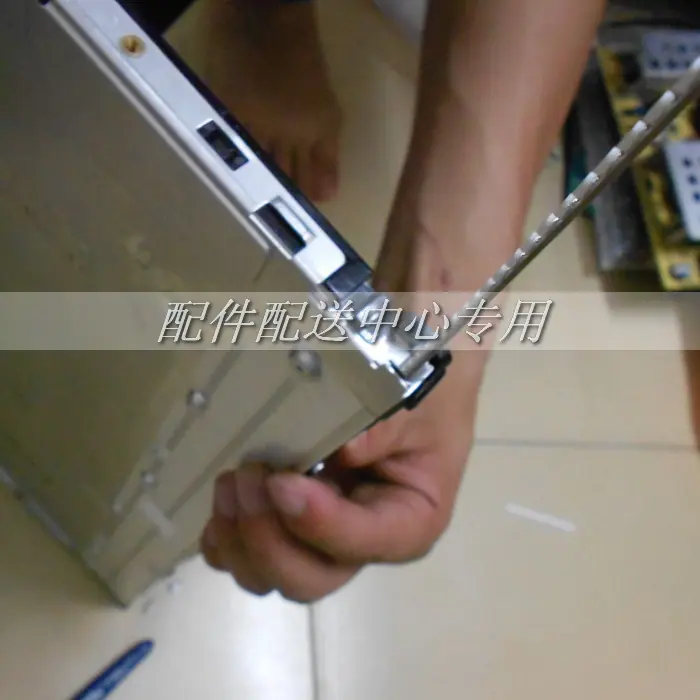

1. Remova a moldura de metal:

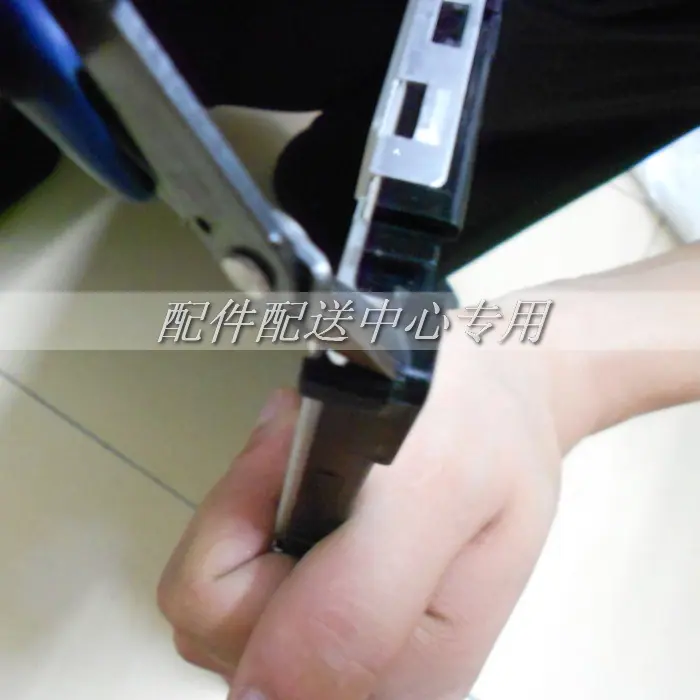

2. Corte os cantos da moldura protetora plástica interna:

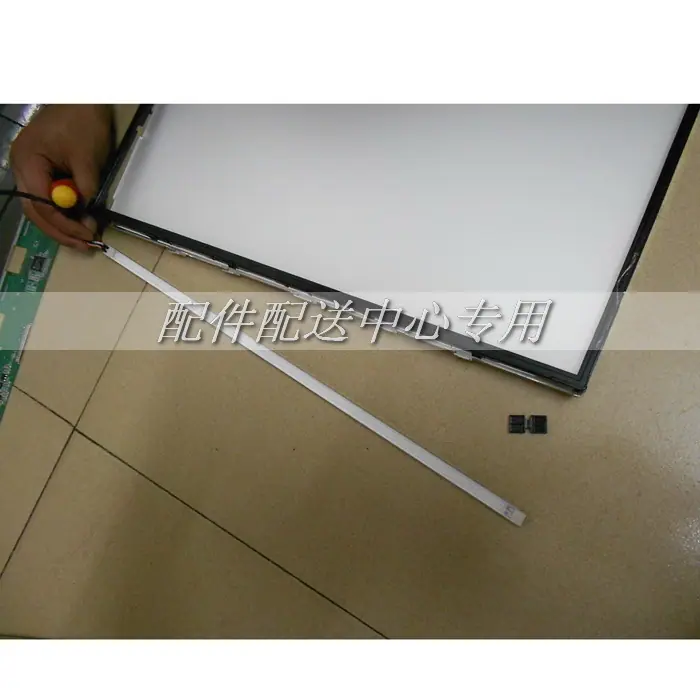

3. Puxe a lâmpada LCD:

4. Insira a fita de LED

Observação: Este método de modificação é simples e não propenso a vazamento de luz, mas danificará a armação.

Método convencional:

1. Remova a moldura metálica protetora [igual ao passo 1 da desmontagem simples]

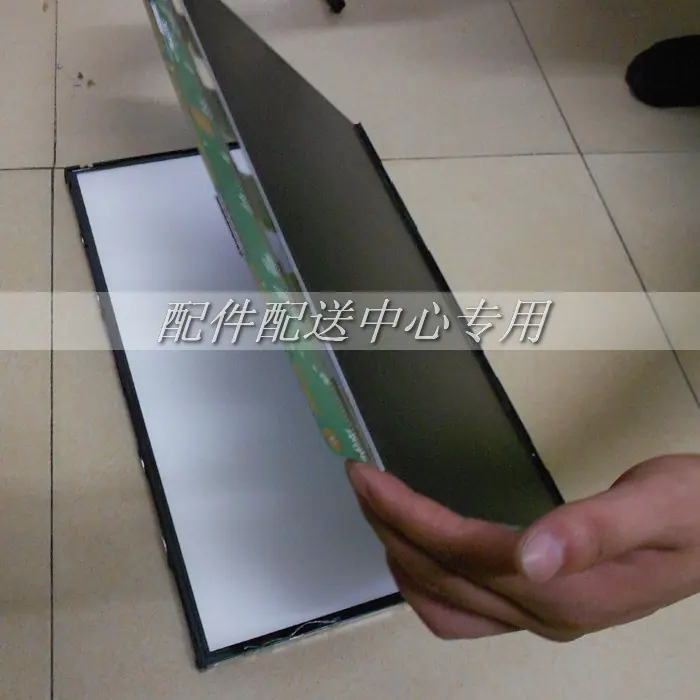

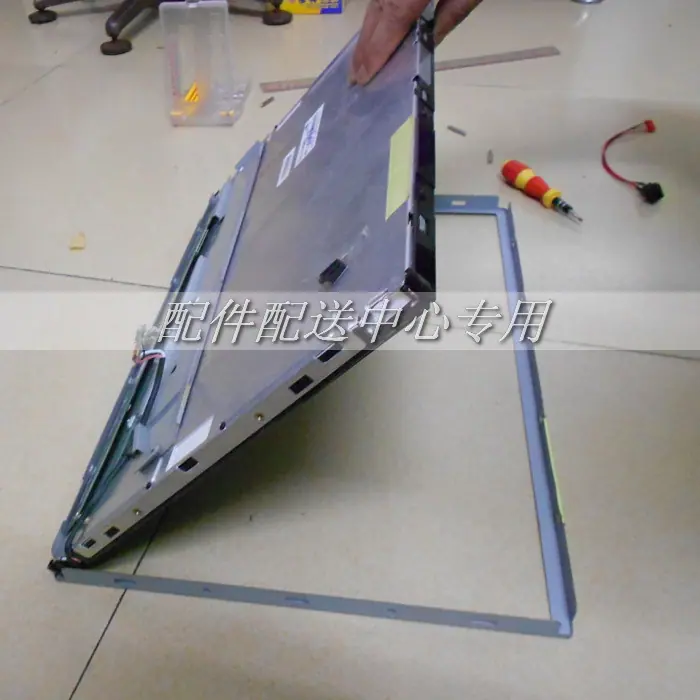

2. Remova o painel de vidro do LCD (tenha cuidado com o cabo flexível no painel, pois ele pode sair facilmente e causar uma falha se você não for cuidadoso)

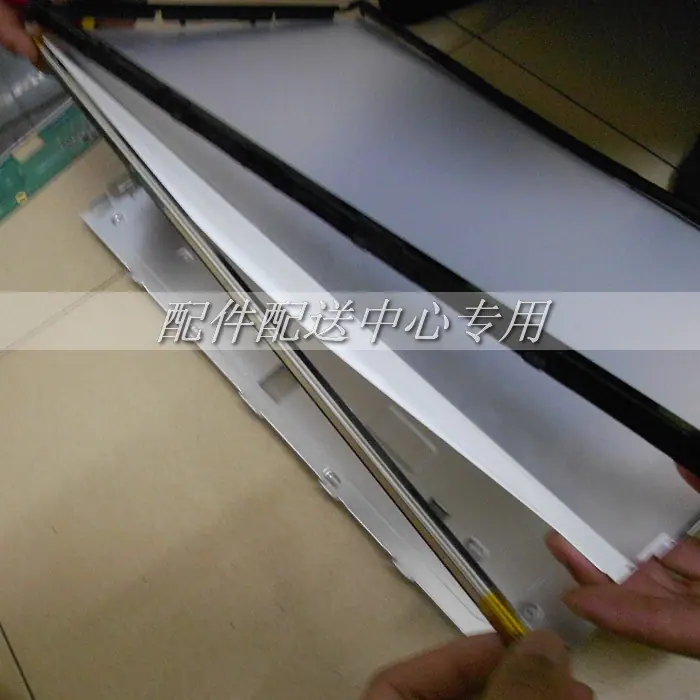

3. Remova a moldura plástica interna e o suporte da lâmpada (tenha cuidado para não danificar ou sujar os componentes internos da luz de fundo):

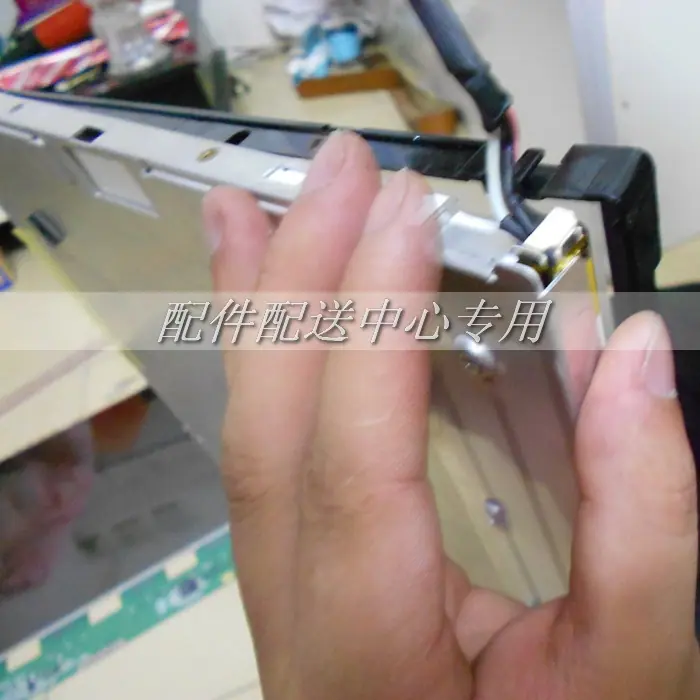

4. Retire o tubo da lâmpada do soquete:

5. Cole a fita de LED na moldura da luz:

6. Em seguida, restaure-o cuidadosamente seguindo os passos originais de desmontagem. A restauração é conforme mostrado:

7. Reinstale o painel de vidro e a estrutura de ferro para teste, conforme mostrado na figura:

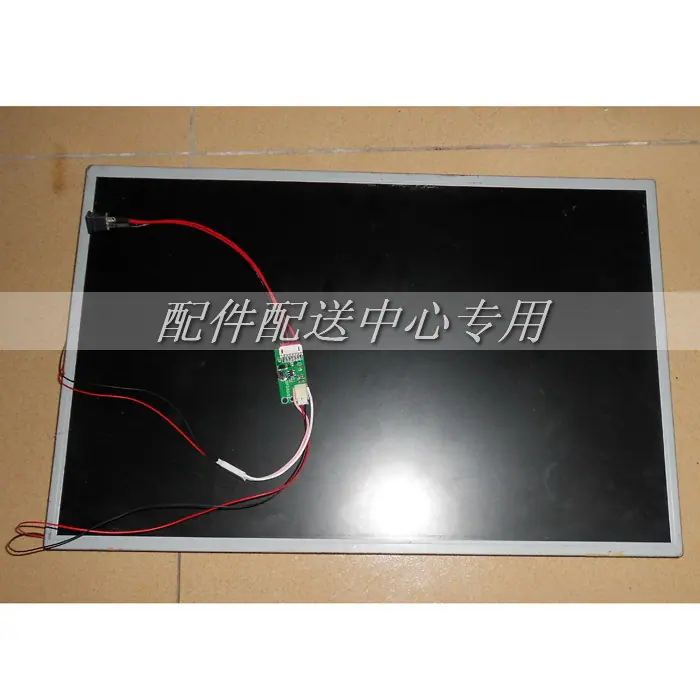

Instalar e acender:
