Módulo Relé de 1 2 4 6 8 Vias 5V12V24V com Isolamento por Optoacoplador Gatilho de Nível Baixo Placa de Desenvolvimento

Módulo relé de 1 via:

Gatilho de baixo nível!!

O disparo de alto nível refere-se a um método de disparo no qual há uma tensão entre o terminal de entrada do sinal e o terra, o que pode ser entendido como um método de disparo no qual o terminal de entrada do sinal e o polo positivo do VCC são curto-circuitados;

Acionamento de baixo nível refere-se a um método de acionamento onde a tensão entre o terminal de entrada de sinal e o terra é 0V. Pode ser entendido como uma forma de acionar curto-circuitando o terminal de entrada de sinal ao polo negativo do GND.

recurso:

1. Existem ranhuras de isolamento na área de controle e na área de carga.

2. Com indicadores de energia e ação do relé, acende quando conectado, apaga quando desconectado.

3. Quando há uma entrada de sinal, o terminal comum e o terminal comum experimentarão uma transição.

Pode não apenas ser usado como um módulo de placa de desenvolvimento de microcontrolador, mas também para controlar eletrodomésticos.

Ele não só pode controlar sinais CC ou CA, mas também controlar cargas CA de 220V.

6. Possui aberturas de ventilação permanentemente abertas/fechadas.

7. Conveniente para conectar o terminal azul KF301 ao cabo de controle.

Interface do módulo:

VCC: Conecte ao terminal positivo da fonte de alimentação de 5V

GND: Conecte ao terminal negativo da fonte de alimentação de 5V

ENTRADA: Terminal de sinal de gatilho do módulo relé (gatilho de nível baixo válido), corrente de acionamento de pelo menos 4mA

COM: Terra do circuito de controle, conectar ao GND

O significado de alto nível e baixo nível:
O disparo de alto nível refere-se a um método de disparo no qual a tensão positiva do terminal VCC é conectada ao terminal de disparo. Quando há uma tensão positiva no terminal de disparo ou a tensão de disparo é atingida, o relé é energizado.
O disparo de baixo nível refere-se a um método de disparo no qual a tensão negativa do terminal GND é conectada ao terminal de disparo. Quando o terminal de disparo tem tensão de 0 V ou a tensão é baixa o suficiente para ser acionado, o relé é energizado.

Parâmetros elétricos:
Versão de tensão Corrente quiescente Corrente de operação Corrente de disparo de tensão
5V 4mA 65mA 0-2V 2mA
9V 5mA 45mA 0-4V 3mA
12V 5,5mA 42mA 0-4V 3mA
24V 12mA 40mA 0-12V 3mA
Capacidade do Contato do Relé: 250V 10A (AC) ou 30V 30A (DC)

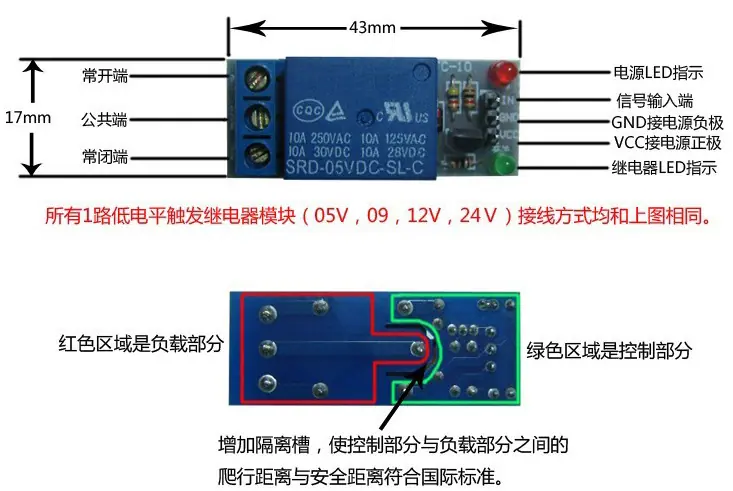

Método de fiação do módulo de relé unidirecional

Módulo relé de 2 vias:

Parâmetros do módulo:

1. Dimensões: 50,6 mm (C) * 38,8 mm (L) * 19,3 mm (A)
2. Peso: 31g
3. Cor do PCB: preto
4. Existem 4 orifícios para parafusos de fixação ao redor da placa, com um diâmetro de orifício de 3,1 mm, o que é conveniente para instalação e fixação
5. O relé usa relé Songle de alta qualidade, single-pole double-throw. Um terminal comum, um terminal normalmente aberto e um terminal normalmente fechado.
6. Isolamento do optoacoplador, bom anti-interferência
7. Atrações de baixo nível, liberações de alto nível. O indicador de status acende quando puxado e apaga quando liberado.
8. VCC é a fonte de alimentação do sistema, JD_VCC é a fonte de alimentação do relé. O padrão é relé de 5V, basta conectar a tampa do jumper
9. Saída máxima de relé: DC 30V/10A, AC 250V/10A

Instruções de ligação:

VCC: pólo positivo da fonte de alimentação do sistema
GND: Pólo negativo da fonte de alimentação do sistema
IN1--IN2: Porta de controle de relé

Módulo relé de 4 canais:

Contato de saída de relé máximo 250A 10A.

Os sinais de entrada IN1, IN2, IN3, IN4 são ativos em nível baixo. VCC, GND são os terminais de entrada de alimentação. O relé pode ser alimentado separadamente no terminal de entrada de alimentação do relé JD-VCC.

Características:

1. Suporta todos os controles de microcomputadores de chip único.

2. Campo industrial;

3. Controle PLC;

4. Controle inteligente residencial;

Adote relé de alta corrente, AC250V 10A DC30V 10A

As peças de contato são conectadas de forma independente, segura e confiável

Interface padrão, pode ser expandida em várias placas de desenvolvimento

Sem furos fixos para parafusos, conveniente para instalação

Adequado para várias plataformas como 51/AVR/PIC/ARM

Descrição do módulo:
1. Este módulo está em conformidade com os padrões internacionais de segurança e há um slot de isolamento entre a área de controle e a área de carga;
2. Design de placa de circuito FR-4 frente e verso e tecnologia SMT de ponta;
3. Controlado por relés genuínos;
4、Com indicação de ação do relé, acende quando energizado, não acende quando desenergizado;
5. Quando houver um sinal de baixo nível na extremidade de entrada do sinal, a extremidade comum e a extremidade normalmente aberta serão conectadas;
6. Os relés podem controlar diretamente vários dispositivos e cargas;
7、possui 4 contatos normalmente abertos e 4 normalmente fechados;
8. O terminal KF301 azul é mais conveniente para conectar a linha de controle.
9. Tamanho do módulo: 75mm * 55mm* 18.5mm (comprimento*largura*altura), peso líquido: 61g
10、Existem 4 furos fixos para parafuso, furo de 3,1 mm, espaçamento 68 mm*48 mm
Interface do módulo:
1、VCC：Conecte ao positivo da fonte de alimentação de 5V
2、GND：Conectar ao negativo da fonte de alimentação 5V
3、IN1-IN4: terminal de gatilho de sinal, nível baixo válido

Terminal de saída a relé: Há uma interface de 12 fios, e todas as interfaces podem ser diretamente conectadas, o que é conveniente para os usuários utilizarem.
Nº1--Nº4: Interface normalmente aberta do relé, flutuante antes da bobina do relé ser energizada, em curto com COM após a bobina do relé ser energizada
Interface Comum de Relé COM1--COM4
NC1--NC4: Interface normalmente fechada do relé, em curto-circuito com COM antes de o relé ser energizado, circuito aberto após o relé ser energizado

Módulo de relé de 6 canais:

Descrição do módulo:
1、Carga máxima da interface normalmente aberta: AC 250V/10A, DC 30V/10A;
2. Adote isolamento de optoacoplador de patch, forte capacidade de condução e desempenho estável; corrente de disparo 5mA;
3、A tensão de trabalho do módulo tem 3,3V/5V/12V/24V;
4. Cada canal do módulo pode ser configurado para disparo de nível alto ou baixo por meio de jumper;
5. Design tolerante a falhas; mesmo que a linha de controle quebre, o relé não operará;
6. Luz indicadora de energia (verde), luz indicadora de status do relé de 4 vias (vermelha)
7. O design da interface é amigável ao usuário. Todas as interfaces de tamanho de módulo podem ser diretamente cabeada e conectada através de bornes, o que é muito conveniente.
8、Tamanho do módulo: 108mm * 50mm * 18,6mm (Comprimento*Largura*Altura)
9. Equipado com 4 furos fixos para parafuso, diâmetro do furo 3,1 mm, espaçamento 10,5 cm*4,4 cm


Interface do segundo módulo:
1、DC+：Conecte à fonte de alimentação positiva
2. DC-: Conecte ao pólo negativo da fonte de alimentação
3. IN1-IN4: De acordo com a configuração de cada canal, o relé correspondente pode ser controlado para ser atraído por nível alto ou baixo
Terminal de saída a relé: Há uma interface de 12 fios, e todas as interfaces podem ser diretamente conectadas, o que é conveniente para os usuários utilizarem.
1、Nº1--Nº4： Interface normalmente aberta do relé. Está em circuito aberto antes de o relé ser energizado e em curto-circuito com COM após ser energizado.
2. Interface comum de relé COM1--COM4
3、NC1--NC4： Interface normalmente fechada do relé, em curto-circuito com COM antes de o relé ser energizado, circuito aberto após o relé ser energizado

Terminal de seleção de gatilho de alto e baixo nível:

1.S1-S4 são seleções de gatilho de nível alto e baixo para os relés 1-4, respectivamente;

2. Quando com é curto-circuitado com nível baixo, o relé correspondente é acionado em nível baixo, e quando com é curto-circuitado com nível alto, ele é acionado em nível alto.

Módulo de Relé de 8 Canais:

Descrição do módulo:

1. O módulo usa relés genuínos de alta qualidade, e a carga máxima da interface normalmente aberta é: CA 250 V/10 A, CC 30 V/10 A;

2. Adote isolamento de optoacoplador de patch, forte capacidade de condução e desempenho estável; corrente de disparo 5mA;

3、Tensão de trabalho do módulo: 5V 12V

4. O módulo pode ser configurado para gatilho de alto ou baixo nível através de jumper;

5. Design tolerante a falhas; mesmo que a linha de controle quebre, o relé não operará;

6. Luz indicadora de energia (verde), luz indicadora de status do relé (vermelha)

7. O design da interface é fácil de usar. Todas as interfaces podem ser conectadas diretamente através dos terminais de fiação, o que é muito conveniente.

8. Existem 4 orifícios para parafusos de fixação, o diâmetro do orifício é de 3,1 mm

Interface de 2 Módulos:

1、DC+：Conecte à fonte de alimentação positiva (tensão de acordo com os requisitos do relé)

2. DC-: Conecte ao pólo negativo da fonte de alimentação

3. IN: pode controlar o relé para ser fechado em nível alto ou baixo

Saída de relé:

1、NA: Contato normalmente aberto do relé, flutuante antes da energização do relé, em curto-circuito com o COM após a energização do relé

2. COM: interface comum de retransmissão

3、NF: Interface Normalmente Fechada do relé. Fica em curto-circuito com o COM antes que o relé seja energizado (ativado) e se torna circuito aberto após o relé ser energizado.

Terminal de seleção de gatilho de alto e baixo nível:

1. Quando o jumper está em curto para LOW, ele é acionado em nível baixo;

2. Quando o jumper está em curto, é um gatilho de nível alto.
