Estrela Pequena de Cartão Vi Foton Nacional 2 (4) Caminhão de Lixo com Braço Gancho Quadrado Fabricante Diesel 3 Metros Cúbicos Caminhão de Coleta de Lixo Sanitário

【Os principais parâmetros técnicos】
produtos	Marca Chengliwei	Lote de anúncios	330
Nome do Produto	Caminhão de lixo tipo porta-contêiner CLW5041ZXXB6	ID do produto	ZPVFL6F001H
Massa total (Kg)	4495	Peso bruto (Kg)	2100
Capacidade de carga nominal (Kg)	2265	Dimensões totais (mm)	4665×1750×2120
Número de passageiros permitidos na cabine (pessoas)	2	Tamanho do compartimento de carga (mm)	××
Ângulo de aproximação/ângulo de saída (°)	18/25	Saliência dianteira/saliência traseira (mm)	1115/950
Número de eixos	2	Distância entre eixos (mm)	2600,2850
Carga por eixo (Kg)	1710/2785	Alta Velocidade do Veículo (Km/h)	110
outro	1. Apenas o entre-eixos de 2600 mm é usado para a modificação. Material de proteção: Aço carbono Q235B, Método de conexão: As proteções dos lados esquerdo e direito e a proteção inferior traseira são soldadas. Dimensões da seção transversal da proteção traseira (mm): 120×50, Distância do solo da proteção traseira (mm): 420. 2. O modelo ABS é CM4YL, fabricado pela Guangzhou Ruilike Mi Automotive Electronics Co., Ltd. 3. A correspondência entre o motor e o valor de consumo de combustível (L/100km) é: Q23-95C60/9.69. 4. Dispositivo especial: Mecanismo de braço de gancho, usado principalmente para a coleta e transporte de resíduos domésticos a granel na limpeza urbana.
【Parâmetros técnicos do chassi】
Modelo de chassi	BJ1045V9JB3-55	Nome do chassi	Chassi de caminhão (Classe II)
Nome comercial	Futian	fabricante	Beijing Foton Motor Co., Ltd.
Dimensões totais (mm)	4985,5355,4685×1690,1665×2080	Número de pneus	6
Ângulo de aproximação/ângulo de saída (°)	18/20	Especificações dos pneus	6.00R15 10PR
Número de molas de lâmina	7/5+3	Trilha da roda dianteira (mm)	1345
Tipo de combustível	combustível diesel	Trilha traseira (mm)	1292
Padrões de emissão	GB17691-2018 Nacional VI
modelo de motor	Fabricantes de motores	Deslocamento (ml)	Potência (Kw)
Q23-95C60	Potência Co. de Anhui Quanchai, Ltd.	2300	70

◇Configuração do Chassi:Carroceria de Carro Cartão Estrela、Cabine de 1580mm de largura, Quanchai 95 cavalos (Q23-95C60), fileira única, basculante frontal, 5 marchas, pneus de aço 6.00R16, direção hidráulica, ABS, volante ajustável, corte eletrônico de ignição, controle de cruzeiro, faróis ajustáveis, ajustador automático de freio

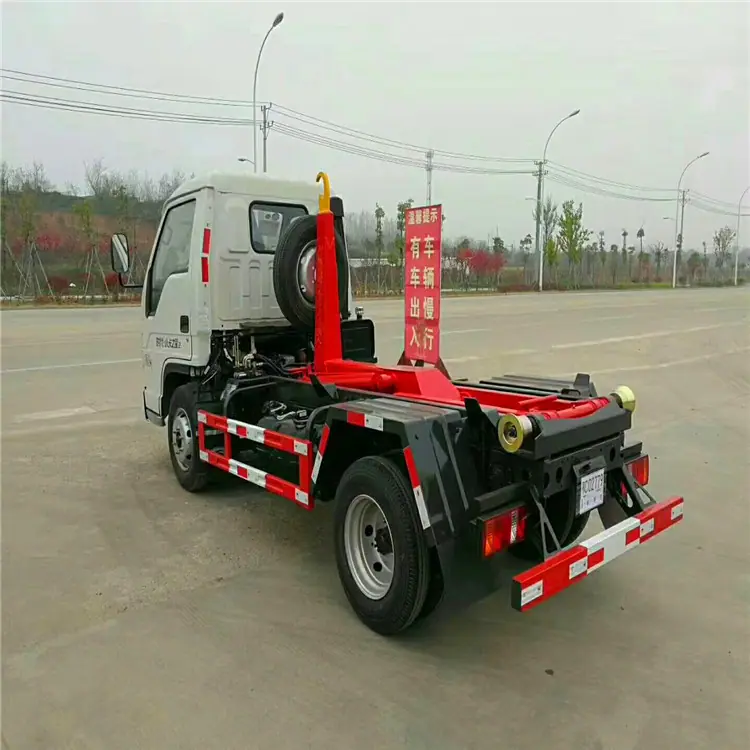

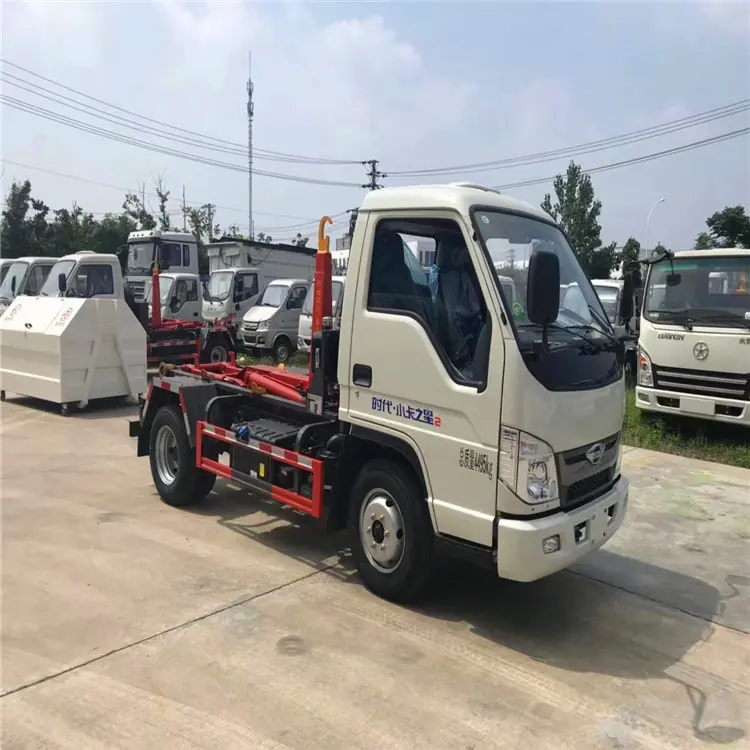

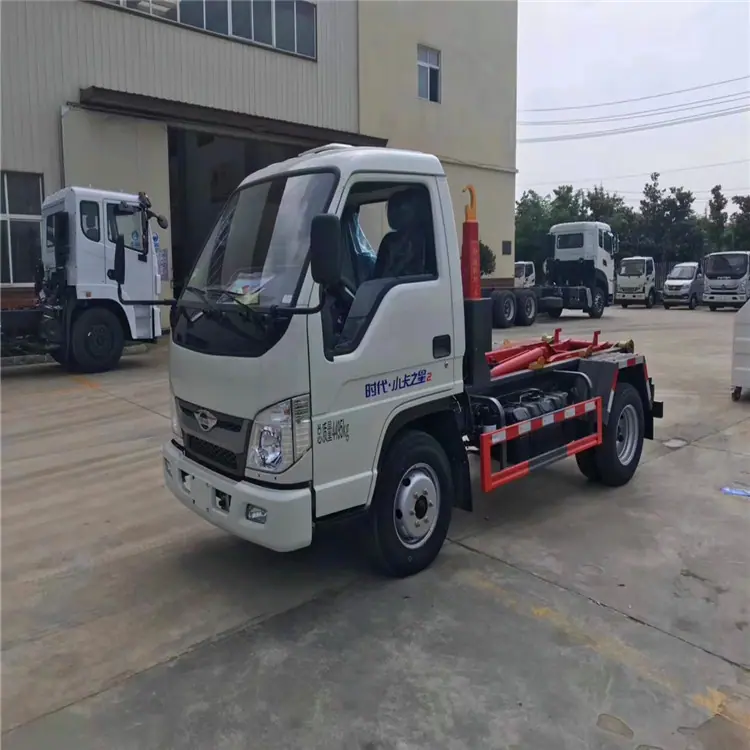

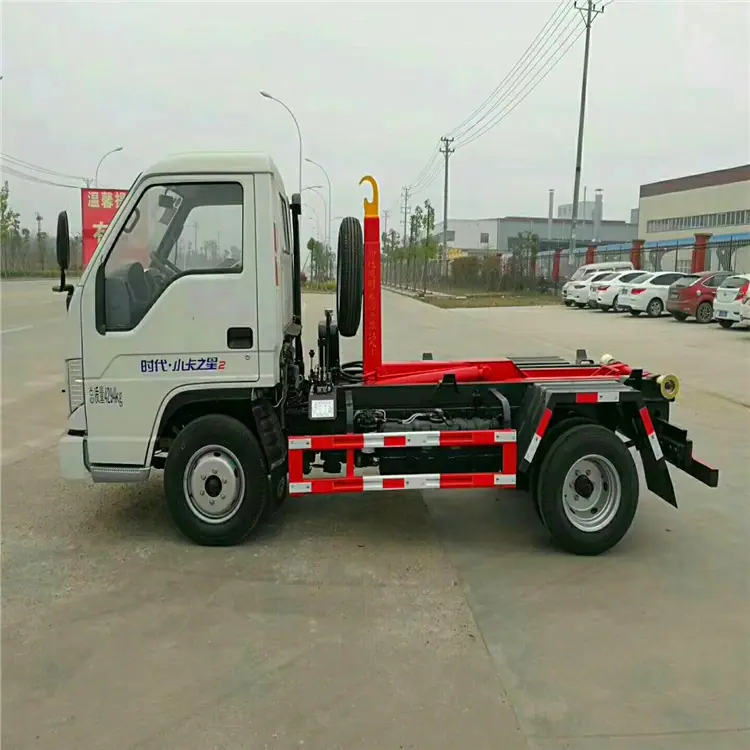

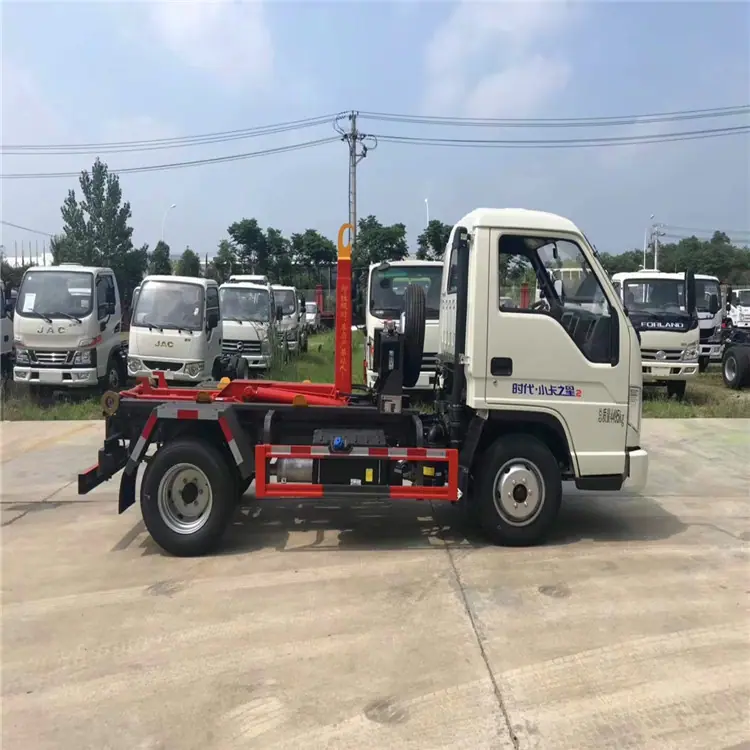

◇Configuração Superior:Lança principal integrada em aço liga de alta resistência, sub-lança reforçada, roda de apoio traseira em aço fundido, dispositivo de controle hidráulico interno e externo elétrico (integração manual/automática opcional), capacidade de elevação da superestrutura1500KG,Conclusão do baú superior hidráulico+Caixa inferior+travamento+auto-descarregamento e outras operações, realizando a transshipment cíclica de um veículo com várias caixas. Nosso número de contato da empresa: 139-9788-9873

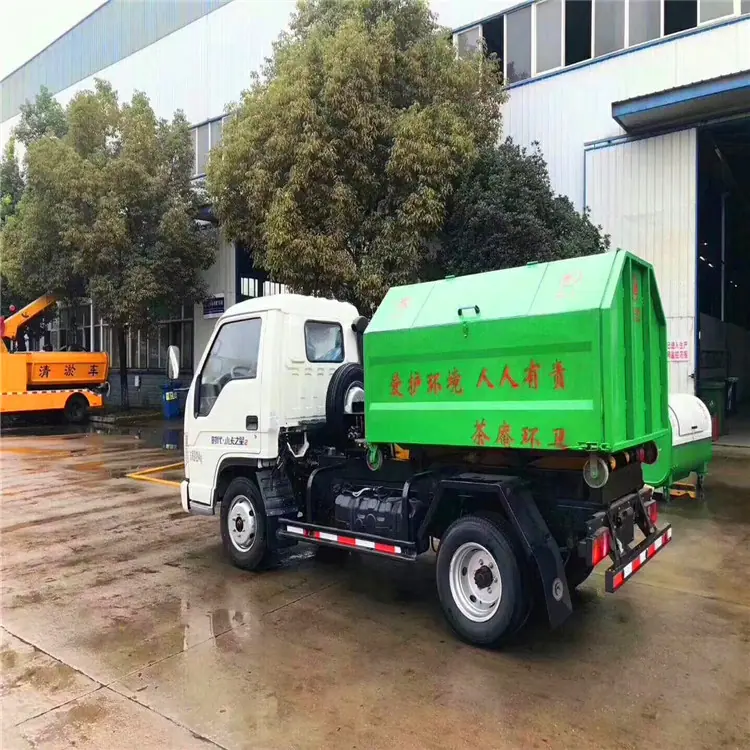

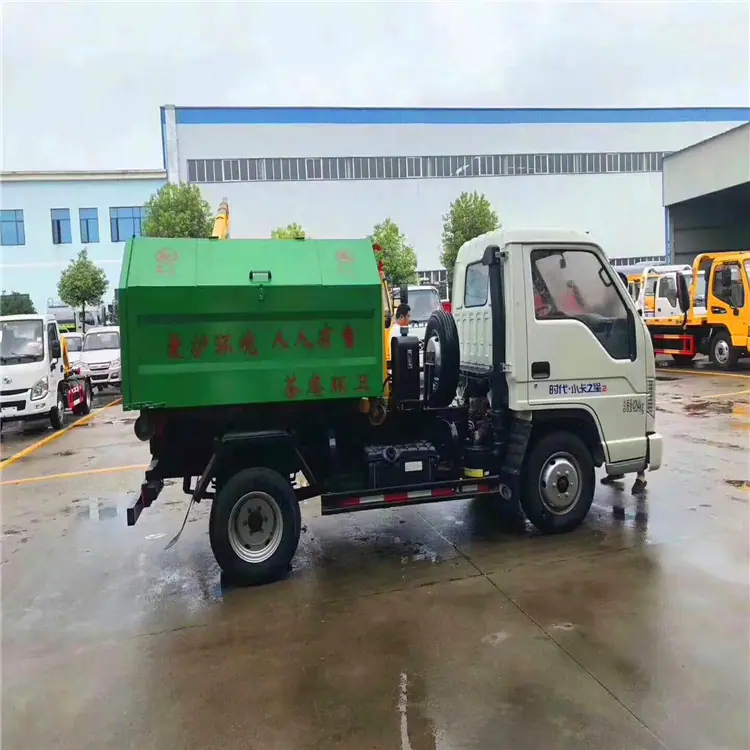

Caminhão de lixo com braço de ganchoTambém conhecido como caminhão de lixo com caçamba removível, é usado principalmente em vários locais, como saneamento municipal e administração de propriedades, para coletar e transportar vários tipos de lixo,垃A lixeira e o chassi podem ser completamente separados, possuindo vantagens como estrutura razoável, operação simples e estável, alta eficiência operacional, bom desempenho de vedação e despejo conveniente. Pode realizar a operação cooperativa de um veículo com várias lixeiras para transporte cíclico, melhorando totalmente a capacidade de transporte do veículo.Alcançar um veículo配Com várias caixasTransferência circulante，Eficiente, economizador de energia, econômico.

1.Operação de Condução:A condução deve ser realizada de acordo com o método geral para dirigir um carro. Antes de dirigir, a cabine deve ser retornada à sua posição inicial e, ao mesmo tempo, a alavanca de operação da tomada de força (TDP) deve ser empurrada para a posição desengatada (o sistema de controle eletrônico desligará a energia para a embreagem eletromagnética), para que a TDP fique em um estado de trabalho parado.

2.Operação de trabalho:

2.1 Operação de engate da lixeira

etapa1 Puxe a alavanca do freio de mão na cabine do motorista para colocar o veículo em estacionamento.

etapaPegue a caixa de operação de controle elétrico na cabine com as duas mãos. Primeiro, ligue o interruptor de alimentação na caixa de controle para conectar a fonte de alimentação e engatar a embreagem eletromagnética (ou mova a alavanca de operação da tomada de força para a posição engatada); em seguida, mantenha o botão da lança do guincho na caixa de controle girado para a posição "Estender" sem soltá-lo. A lança principal de elevação começará a funcionar, o cilindro da lança de elevação se estenderá e a lança principal de elevação girará em torno do eixo da dobradiça frontal da estrutura basculante. A lança de elevação ficará na posição da caixa do gancho. Ajuste a altura do gancho da lança de elevação adequadamente e alinhe-o com o gancho curvo do contêiner. Solte o botão.

Passo 3: Saia do veículo e observe se a alavanca de travamento na extremidade inferior da porta traseira da lixeira está na posição travada. Se não estiver na posição travada, você deve puxar a alavanca de travamento para garantir que a alavanca de travamento da porta traseira da lixeira trave a porta traseira da lixeira na lixeira.

etapa4 Observe se a porta de carregamento da lixeira está fechada e certifique-se de que a porta de carregamento esteja em estado de travada. Somente após confirmar que a porta de carregamento está travada você poderá prosseguir para a próxima etapa.

Passo 5 Quando o gancho do braço de elevação se alinhar com o gancho curvo na carroceria do contêiner, gire o botão do braço de gancho na caixa de operação de controle para a posição "Retrair" e mantenha-o pressionado, o cilindro principal do braço de elevação retrai, o gancho do braço de elevação se engata no gancho curvo da carroceria do contêiner, o contêiner de lixo começa a ser levantado e continua engatado no veículo.

Passo 6 Após o corpo do caminhão de lixo ser abaixado no subchassi, solte o botão da alavanca do braço de controle, gire o botão do compartimento no painel de operação para a posição "Travar", trave o cilindro hidráulico na posição estendida e trave firmemente o braço de tração principal e o braço de tração secundário juntos.

etapa7 Gire o botão de energia na caixa de controle para desconectar a energia eletro-controlada (ou mova a alavanca de controle da TDF para a posição desengatada);

Os caminhões de lixo devem ser mantidos rigorosamente de acordo com os regulamentos para garantir que todos os sistemas e dispositivos estejam sempre em bom estado técnico, exerçam plenamente sua eficiência, reduzam o consumo de combustível, economizem despesas e maximizem a vida útil dos caminhões de lixo.

(I) Manutenção do Chassi

O chassi deve aderir estritamente às disposições do seu manual do usuário para a manutenção de rotina diária e semanal.

(II) Manutenção do Dispositivo de Trabalho

A manutenção dos equipamentos de trabalho é geralmente realizada de acordo com os seguintes regulamentos. Se puder ser garantido que os equipamentos de trabalho estão em bom estado de funcionamento, sua manutenção é permitida para ser realizada simultaneamente com a manutenção do chassi.

1. Manutenção Diária

A manutenção diária foca principalmente na limpeza e observação, e o conteúdo é o mesmo das precauções para o uso do caminhão de lixo, item3 itens são iguais.

2. Trabalho 100h Manutenção

OperaçãoA manutenção de 100 horas foca no aperto e na lubrificação.

(1) Verifique os parafusos de conexão do carro, dispositivo de trabalho, eixo e outras peças;

(2) Reabasteça a graxa lubrificante ou o óleo lubrificante em cada ponto de lubrificação no prazo;

(3) Verifique os parafusos de conexão, juntas, luvas de tubo, braçadeiras de tubo, etc. em todas as partes do sistema hidráulico quanto a aperto e verifique se há algum vazamento de fluido hidráulico;

(4) Verifique se a TDF está funcionando normalmente.

3. Manutenção de 500h

OperaçãoA manutenção de 500h foca no ajuste.

(1) Existem pequenas deformações nos componentes de cada dispositivo em funcionamento? Se necessário, realize a correção;

(2) Verifique o desgaste da tira de vedação e substitua-a se necessário;

(3) Verifique se os componentes hidráulicos podem funcionar normalmente; se necessário, eles devem ser desmontados e inspecionados ou substituídos. Se houver algum vazamento de óleo, as vedações devem ser substituídas;

4. Manutenção 1500h

OperaçãoO foco principal da manutenção de 1500h é uma inspeção técnica abrangente e o ajuste de todos os dispositivos operacionais para eliminar perigos potenciais.

(1) Inspecione e repare todas as soldas, especialmente aquelas em áreas importantes;

(2) Verifique o desgaste e a condição de funcionamento de cada componente do dispositivo; aqueles com desgaste severo e mau funcionamento devem ser substituídos;

(3) Verifique cada componente hidráulico.

(4) Limpe o tanque de óleo hidráulico, todos os filtros de óleo, o filtro de ar e as mangueiras hidráulicas, e substitua o óleo hidráulico. Vedações e mangueiras danificadas devem ser substituídas prontamente;
