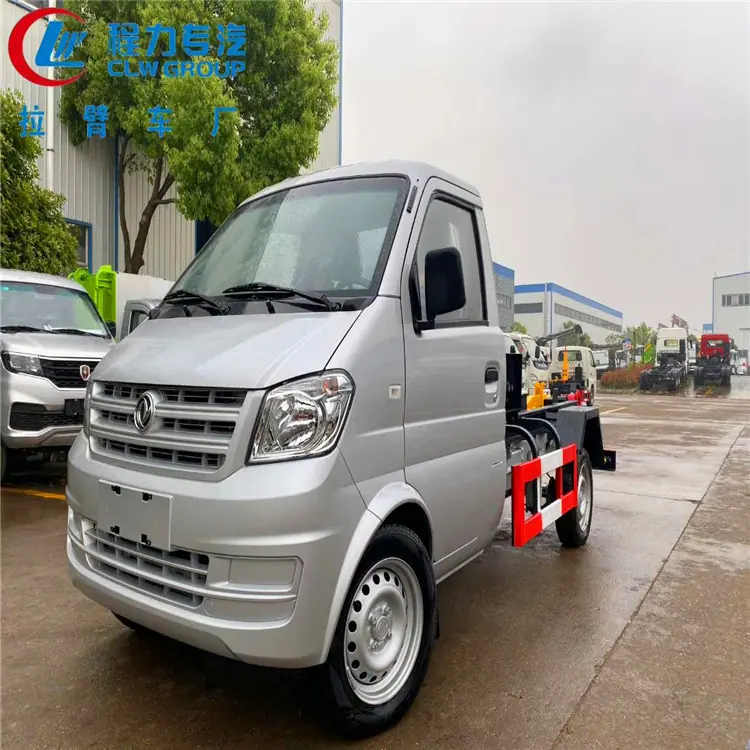

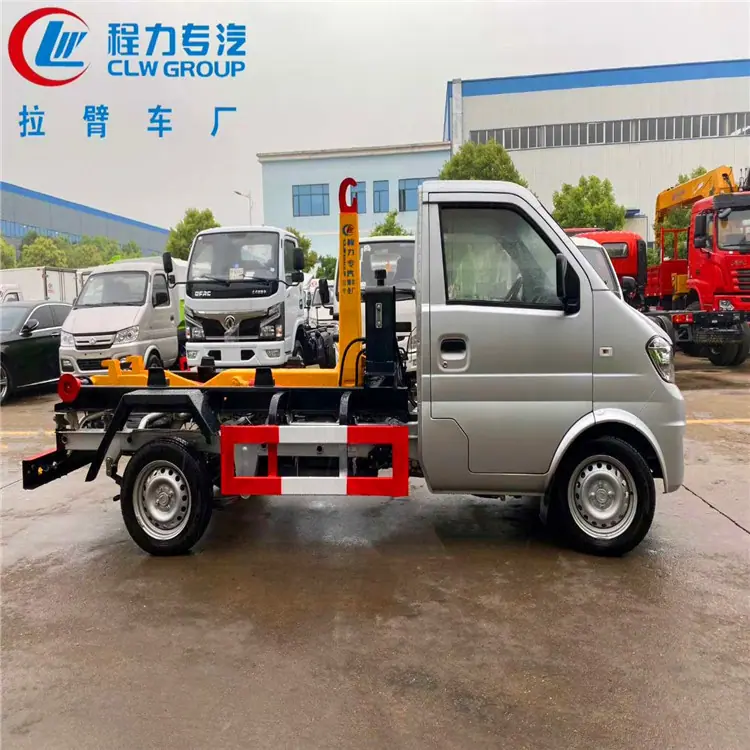

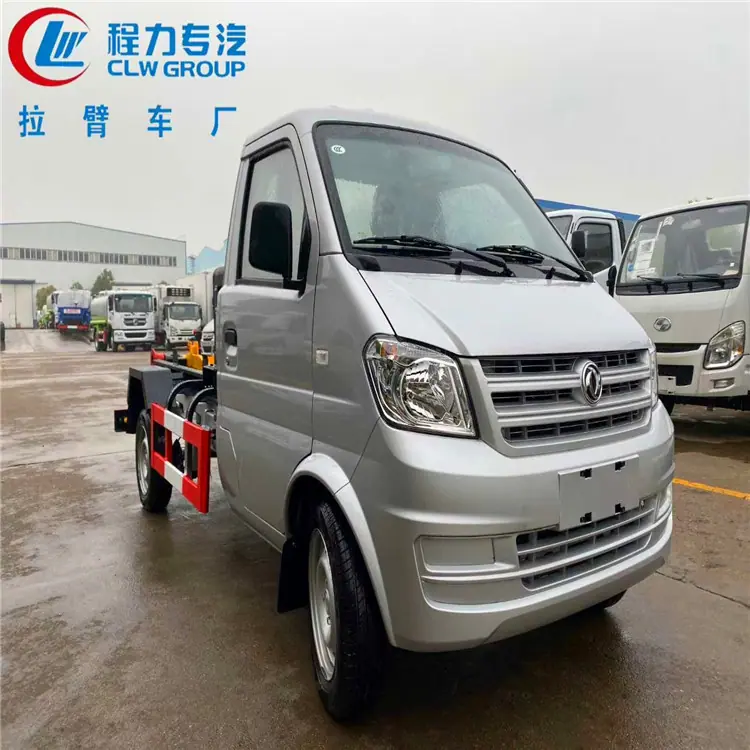

Fabricante Nacional Vi Dongfeng Xiaokang de Caminhão de Lixo com Braço Gancho de 3 Metros Cúbicos Chongqing Xiaokang Motor de 91Hp com Caixa de Lixo de 3 Metros Cúbicos

【Os principais parâmetros técnicos】
produtos	Marca Chengliwei	Lote de anúncios	326
Nome do Produto	Caminhão de Lixo com Carroceria Removível Tipo CLW5020ZXXLS6	ID do produto	APDHH6BG02V
massa total(Kg)	1990	peso bruto(Kg)	1280
Massa contida nominal(Kg)	580	Dimensões(milímetros)	4320×1600×1825
Número de passageiros permitidos na cabine(pessoas)	2	Tamanho do compartimento de carga(milímetros)	××
Ângulo de aproximação/Ângulo de partida (°)	37/35	Saliência frontal/Saliência traseira (mm)	590/970
Número de eixos	2	Distância entre eixos(milímetros)	2760
Carga por eixo(Kg)	960/1030	Alta velocidade(km/h)	100
【Parâmetros técnicos do chassi】
Modelo de chassi	DXK1021TK8JH9	Nome do chassi	Chassi de caminhão (Classe II)
Nome comercial	Dong Feng	fabricante	Dongfeng Xiaokang Automobile Co., Ltd.
Dimensões(milímetros)	4320×1560×1825	Número de pneus	4
Ângulo de aproximação/Ângulo de partida (°)	37/35	Especificações dos pneus	165/70R14,155R13LT,165R13LT
Número de molas de lâmina	-/6,-/5	Pista frontal(milímetros)	1310
Tipo de combustível	Gasolina	Pista traseira(milímetros)	1310
Padrões de emissão	GB18352.6-2016 Nacional VI
modelo de motor	Fabricantes de motores	Deslocamento(ml)	poder(Kw)
DK12C	Chongqing Sokon Power Co., Ltd.	1240	67
outro	Este veículo é usado principalmente para transferência de lixo, O dispositivo especial é um braço de gancho; O modelo do motor e o valor de consumo de combustível (L/100km) são: DK12C/6,00; O modelo do controlador do sistema ABS é: WX80, O fabricante do controlador do sistema ABS é: Zhejiang Wanxiang Jinggong Co., Ltd., O método de controle do sistema ABS é: Sensor de quatro rodas de quatro canais. A potência líquida do motor DK12C é 63kW.

◇Configuração do Chassi:Chongqing Xiaokang91 cavalos de potência, caixa de câmbio de cinco marchas, pneus 165/70R14

◇Configuração Superior:Lança principal integrada em aço liga de alta resistência, sub-lança reforçada, roda de apoio traseira em aço fundido, dispositivo de controle hidráulico interno e externo elétrico (integração manual/automática opcional), capacidade de elevação da superestrutura1500KG,Conclusão do baú superior hidráulico+Caixa inferior+travamento+auto-descarregamento e outras operações, realizando a transshipment cíclica de um veículo com várias caixas.

Central de Compra de Carros: 139 9788 9873 Gerente Zhang

Introdução do modelo

Caminhão de lixo com braço de ganchoTambém conhecido como caminhão de lixo com caçamba removível, é usado principalmente em vários locais, como saneamento municipal e administração de propriedades, para coletar e transportar vários tipos de lixo,垃A lixeira e o chassi podem ser completamente separados, possuindo vantagens como estrutura razoável, operação simples e estável, alta eficiência operacional, bom desempenho de vedação e despejo conveniente. Pode realizar a operação cooperativa de um veículo com várias lixeiras para transporte cíclico, melhorando totalmente a capacidade de transporte do veículo.Alcançar um veículo配Com várias caixasTransferência circulante，Eficiente, economizador de energia, econômico.

1.Operação de Condução:A condução deve ser realizada de acordo com o método geral para dirigir um carro. Antes de dirigir, a cabine deve ser retornada à sua posição inicial e, ao mesmo tempo, a alavanca de operação da tomada de força (TDP) deve ser empurrada para a posição desengatada (o sistema de controle eletrônico desligará a energia para a embreagem eletromagnética), para que a TDP fique em um estado de trabalho parado.

2.Operação de trabalho:

2.1 Operação de engate da lixeira

etapa1 Puxe a alavanca do freio de mão na cabine do motorista para colocar o veículo em estacionamento.

etapaPegue a caixa de operação de controle elétrico na cabine com as duas mãos. Primeiro, ligue o interruptor de alimentação na caixa de controle para conectar a fonte de alimentação e engatar a embreagem eletromagnética (ou mova a alavanca de operação da tomada de força para a posição engatada); em seguida, mantenha o botão da lança do guincho na caixa de controle girado para a posição "Estender" sem soltá-lo. A lança principal de elevação começará a funcionar, o cilindro da lança de elevação se estenderá e a lança principal de elevação girará em torno do eixo da dobradiça frontal da estrutura basculante. A lança de elevação ficará na posição da caixa do gancho. Ajuste a altura do gancho da lança de elevação adequadamente e alinhe-o com o gancho curvo do contêiner. Solte o botão.

Passo 3: Saia do veículo e observe se a alavanca de travamento na extremidade inferior da porta traseira da lixeira está na posição travada. Se não estiver na posição travada, você deve puxar a alavanca de travamento para garantir que a alavanca de travamento da porta traseira da lixeira trave a porta traseira da lixeira na lixeira.

etapa4 Observe se a porta de carregamento da lixeira está fechada e certifique-se de que a porta de carregamento esteja em estado de travada. Somente após confirmar que a porta de carregamento está travada você poderá prosseguir para a próxima etapa.

Passo 5 Quando o gancho do braço de elevação se alinhar com o gancho curvo na carroceria do contêiner, gire o botão do braço de gancho na caixa de operação de controle para a posição "Retrair" e mantenha-o pressionado, o cilindro principal do braço de elevação retrai, o gancho do braço de elevação se engata no gancho curvo da carroceria do contêiner, o contêiner de lixo começa a ser levantado e continua engatado no veículo.

Passo 6 Após o corpo do caminhão de lixo ser abaixado no subchassi, solte o botão da alavanca do braço de controle, gire o botão do compartimento no painel de operação para a posição "Travar", trave o cilindro hidráulico na posição estendida e trave firmemente o braço de tração principal e o braço de tração secundário juntos.

etapa7 Gire o botão de energia na caixa de controle para desconectar a energia eletro-controlada (ou mova a alavanca de controle da TDF para a posição desengatada);

Os caminhões de lixo devem ser mantidos rigorosamente de acordo com os regulamentos para garantir que todos os sistemas e dispositivos estejam sempre em bom estado técnico, exerçam plenamente sua eficiência, reduzam o consumo de combustível, economizem despesas e maximizem a vida útil dos caminhões de lixo.

(I) Manutenção do Chassi

O chassi deve aderir estritamente às disposições do seu manual do usuário para a manutenção de rotina diária e semanal.

(II) Manutenção do Dispositivo de Trabalho

A manutenção dos equipamentos de trabalho é geralmente realizada de acordo com os seguintes regulamentos. Se puder ser garantido que os equipamentos de trabalho estão em bom estado de funcionamento, sua manutenção é permitida para ser realizada simultaneamente com a manutenção do chassi.

1. Manutenção Diária

A manutenção diária foca principalmente na limpeza e observação, e o conteúdo é o mesmo das precauções para o uso do caminhão de lixo, item3 itens são iguais.

2. Trabalho 100h Manutenção

OperaçãoA manutenção de 100 horas foca no aperto e na lubrificação.

(1) Verifique os parafusos de conexão do carro, dispositivo de trabalho, eixo e outras peças;

(2) Reabasteça a graxa lubrificante ou o óleo lubrificante em cada ponto de lubrificação no prazo;

(3) Verifique os parafusos de conexão, juntas, luvas de tubo, braçadeiras de tubo, etc. em todas as partes do sistema hidráulico quanto a aperto e verifique se há algum vazamento de fluido hidráulico;

(4) Verifique se a TDF está funcionando normalmente.

3. Manutenção de 500h

OperaçãoA manutenção de 500h foca no ajuste.

(1) Existem pequenas deformações nos componentes de cada dispositivo em funcionamento? Se necessário, realize a correção;

(2) Verifique o desgaste da tira de vedação e substitua-a se necessário;

(3) Verifique se os componentes hidráulicos podem funcionar normalmente; se necessário, eles devem ser desmontados e inspecionados ou substituídos. Se houver algum vazamento de óleo, as vedações devem ser substituídas;

4. Manutenção 1500h

OperaçãoO foco principal da manutenção de 1500h é uma inspeção técnica abrangente e o ajuste de todos os dispositivos operacionais para eliminar perigos potenciais.

(1) Inspecione e repare todas as soldas, especialmente aquelas em áreas importantes;

(2) Verifique o desgaste e a condição de funcionamento de cada componente do dispositivo; aqueles com desgaste severo e mau funcionamento devem ser substituídos;

(3) Verifique cada componente hidráulico.

(4) Limpe o tanque de óleo hidráulico, todos os filtros de óleo, o filtro de ar e as mangueiras hidráulicas, e substitua o óleo hidráulico. Vedações e mangueiras danificadas devem ser substituídas prontamente;
