Banco de teste de equipamento de perfuração de âncora de teste de desempenho abrangente inteligente digital Banco de teste de equipamento de perfuração de âncora MST

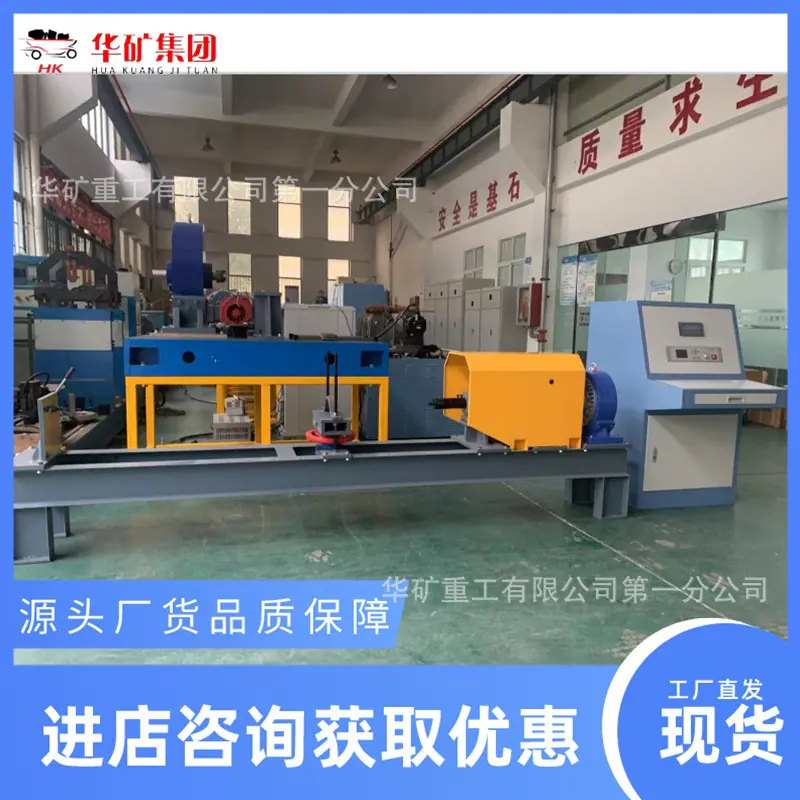

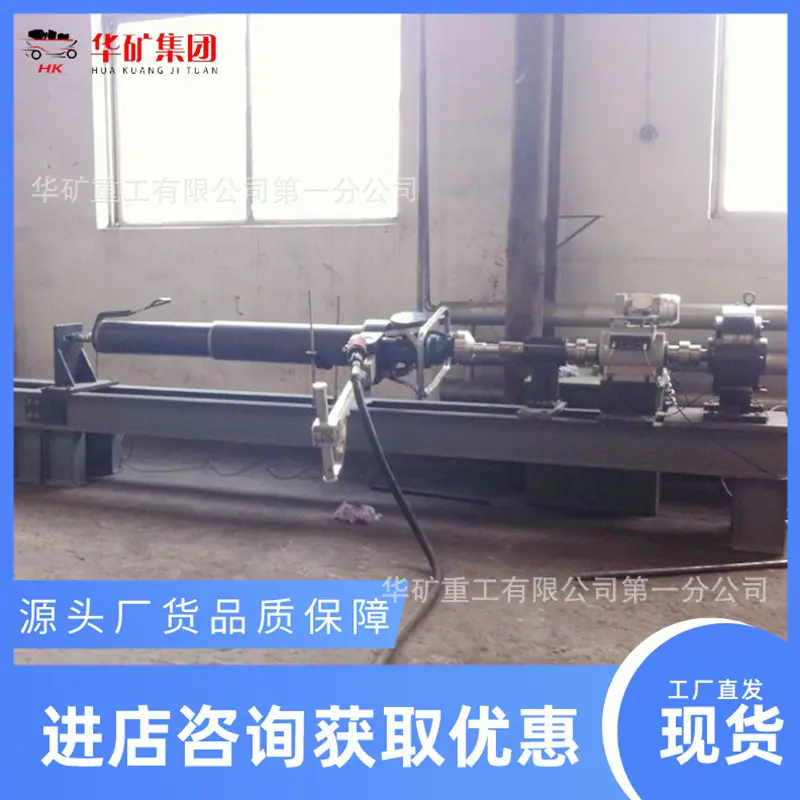

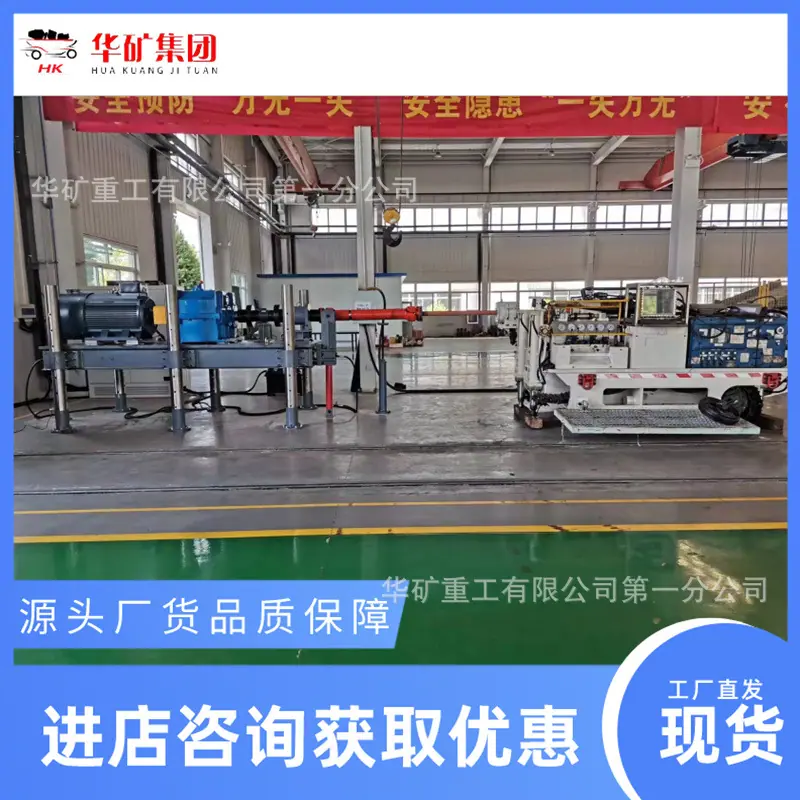

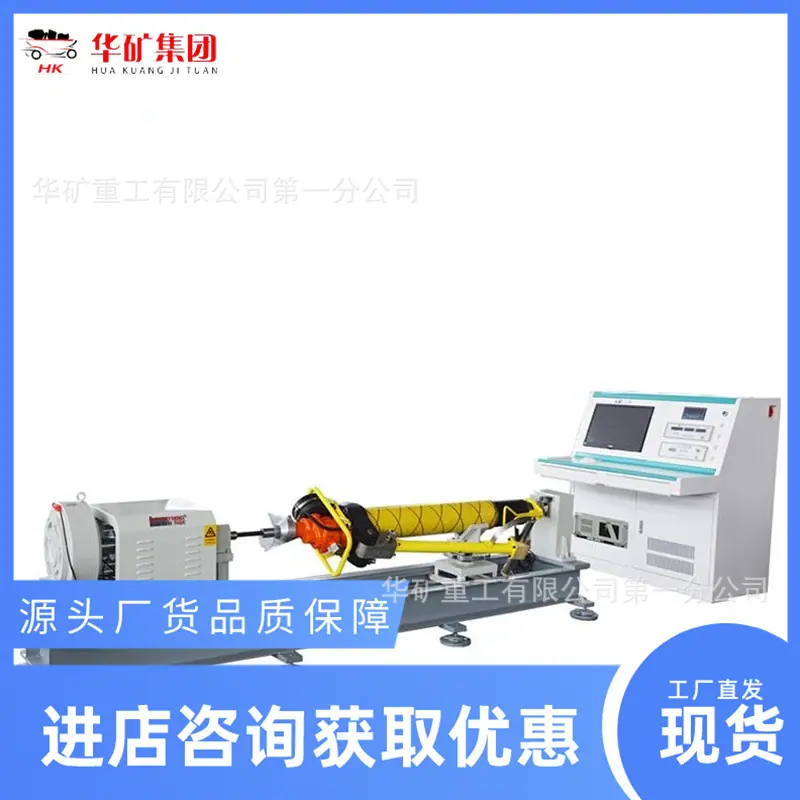

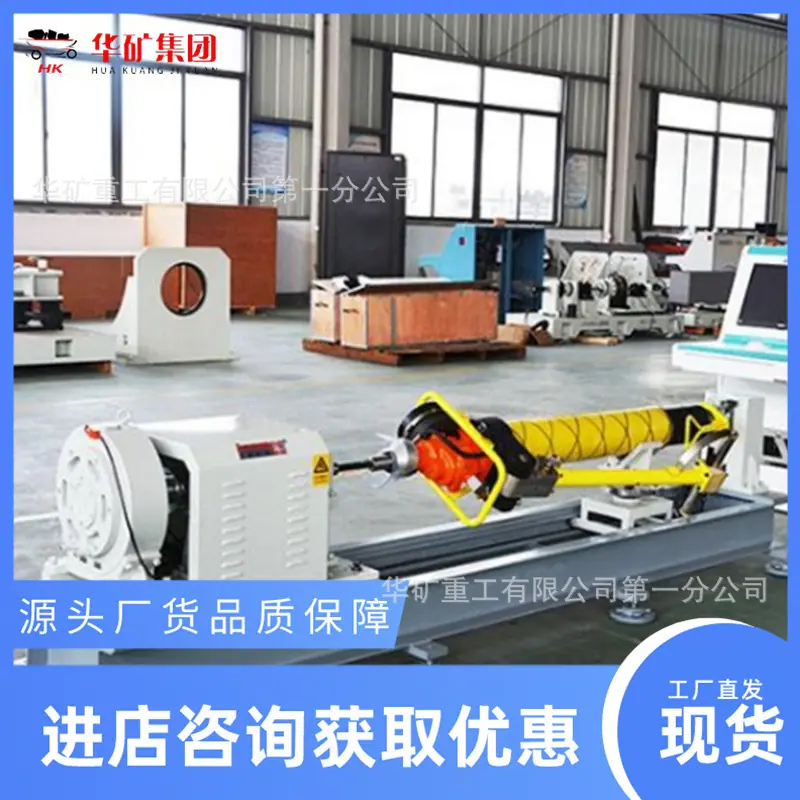

Composição do sistema de bancada de testes

O sistema de bancada experimental consiste no equipamento de perfuração de ancoragem a ser testado, um sensor de torque e velocidade, um freio de pó magnético, um sistema de torque do equipamento de perfuração de ancoragem, um suporte de teste e equipamentos auxiliares relacionados ao experimental.

Condições ambientais de uso do equipamento

Fonte de alimentação estável: AC380V e AC220V 50Hz

Temperatura ambiente: 0~45℃

Umidade ambiente: ≤85%

O laboratório deve ser mantido seco e livre de substâncias ácidas, alcalinas, inflamáveis, explosivas e outras substâncias químicas e outros gases corrosivos.

Bancada de teste de perfuração de âncoraIntrodução

A bancada de teste de perfuração de ancoragem transmite torque com base no princípio eletromagnético. Tem as vantagens de uma relação linear entre a corrente de excitação e o torque transmitido, podendo transmitir um determinado torque independentemente do escorregamento. Tem as vantagens de velocidade de resposta rápida e estrutura simples. Quando a bobina interna passa pela corrente, linhas magnéticas de força são geradas e um circuito magnético é formado para gerar torque. Alterar a corrente de excitação pode alterar o torque de histerese do dinamômetro, atingindo assim o objetivo de controlar o torque da carga e completar o teste das características da carga.

Parâmetros de desempenho do sistema de medição e controle

Potência absorvida nominal: 14kW

Torque máximo: 400Nm

Velocidade máxima de entrada: 800 r/min

Consumo total de energia: 3A

Temperatura 200℃
