Testador de Repelência à Água para Materiais de Isolamento Térmico / Testador de Repelência à Água para Lã Mineral / Testador de Absorção de Água para Materiais de Isolamento Térmico

Testador de repelência à água para materiais de isolamento térmico

1. Introdução do produto:
Base: Norma Nacional Base: Norma Nacional《GB 10299-2011 'Métodos de Teste para Repelência à Água de Materiais de Isolamento Térmico', usado principalmente para testar a repelência à água de produtos de isolamento térmico como perlita, lã mineral, espuma de poliestireno, espuma rígida de poliuretano, etc.

II. Parâmetros Técnicos do Testador de Desempenho de Impermeabilização para Materiais de Isolamento Térmico:
1、Rotâmetro de vidro: 10-100L/h, classe de precisão 2.5
2、Tamanho da amostra: 300×150mm
3、Diâmetro do bico de metal: 48 mm
4、Dimensões gerais: 680×460×Altura 780mm (Comprimento×Largura×Altura)
5、Peso: 13,5 kg
6. Fonte de água de tensão constante, receptor de água, mangueira guia de água, base nivelada, suporte de amostra com escala.

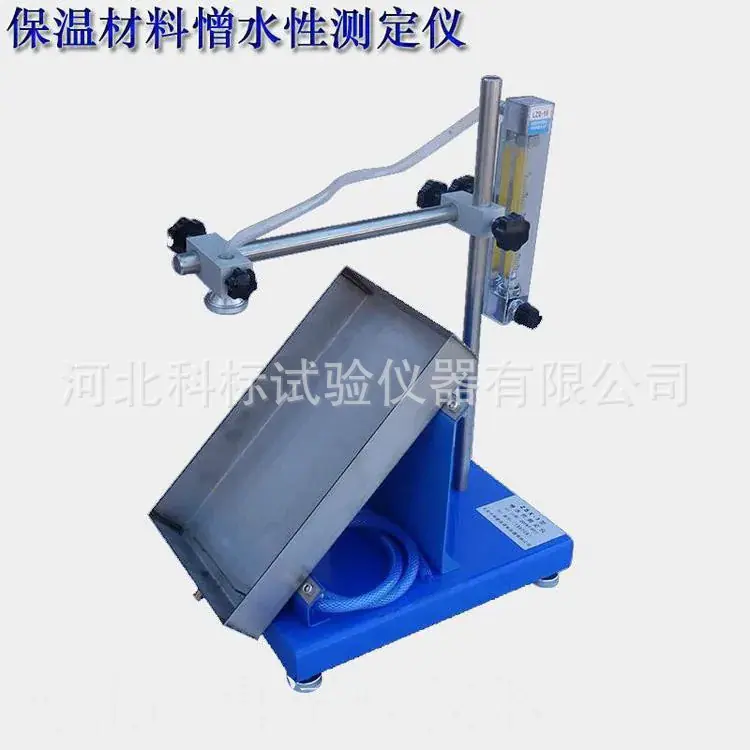

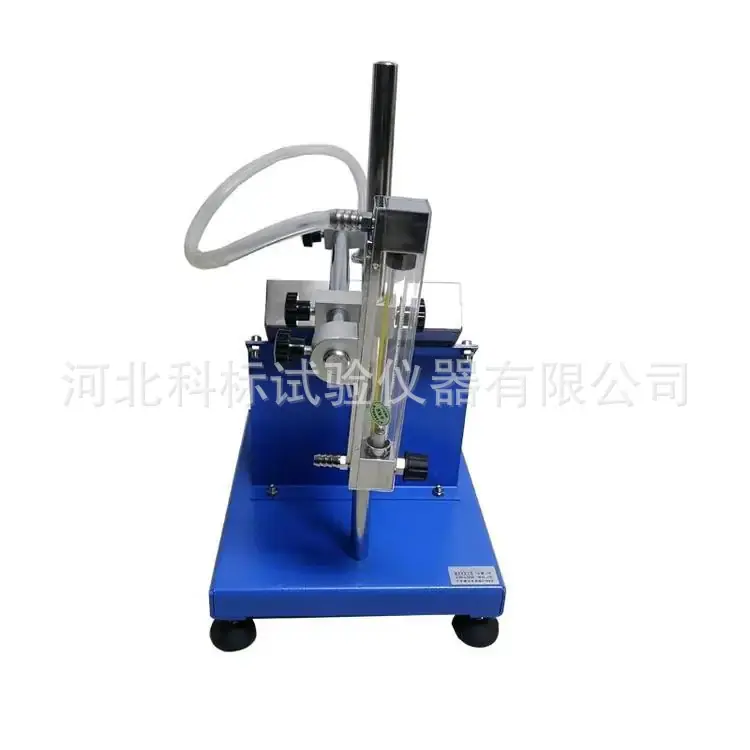

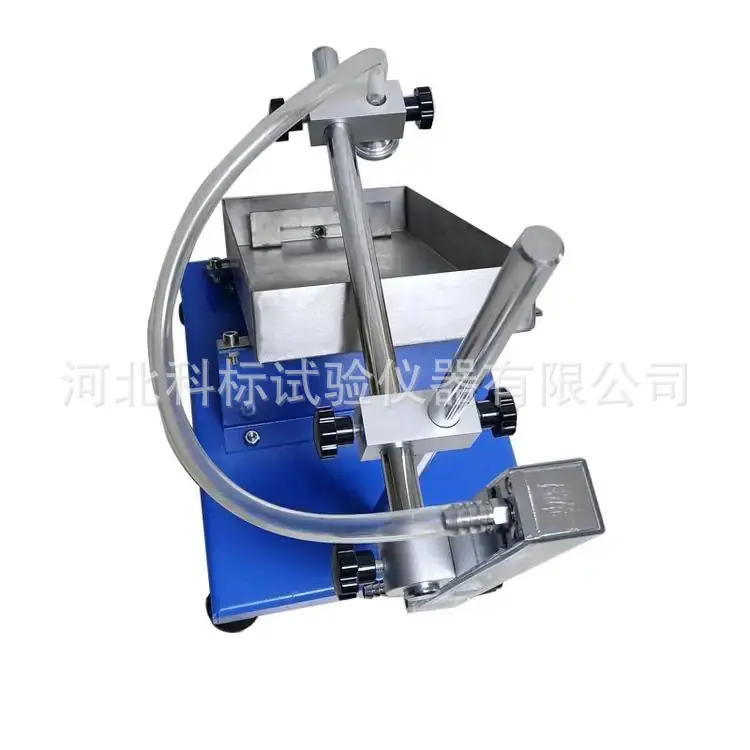

III. Estrutura do Instrumento:
1. Princípio do Testador de Hidrofobicidade para Materiais de Isolamento Térmico: Coloque a amostra em um ângulo de 45° em relação à horizontal, com o centro da amostra posicionado diretamente abaixo do bico em um local especificado. Pulverize a amostra com água a uma determinada vazão por uma duração especificada. Medindo a mudança na massa da amostra antes e depois da pulverização, pode-se calcular a porcentagem do volume da amostra que não absorveu água.
2. Dispositivo de pulverização: Composto por um bico metálico, um rotâmetro de vidro e uma fonte de água estabilizada, conectados por uma mangueira de borracha. O centro do bico metálico está localizado no plano de simetria longitudinal da superfície de teste e pode ser

Mova-se no suporte da amostra.
3. Suporte de Amostra: O suporte de amostra é posicionado em um ângulo de 45° sobre um suporte nivelador ajustável.
4. A faixa de vazão do rotâmetro de vidro é de 10-100 L/h, com uma classe de precisão de 2,5.
5、Bico de metal: A superfície de pulverização de água é convexa. Possui 19 furos de Φ0,9 mm distribuídos uniformemente sobre ela. Quando o bico é testado na posição especificada na Figura 1, a dimensão transversal da área molhada da amostra é de 148 mm.

IV. Equipamentos de suporte para testador de repelência à água para materiais de isolamento térmico:
1. Balança: O menor valor de divisão não deve ser superior a 0,5% da massa sendo pesada.
2、Estufa de secagem.
3、Espessurômetro para Placa Isolante GBT6342: Pressão da platina 98Pa, Graduação 0,1mm,
4、Paquímetro: Faixa de medição 0-150mm, resolução 0,02mm.
5、Régua de aço: Faixa de medição 0-300mm, valor de graduação 1mm.

Cinco、Procedimento de Teste:
As dimensões da amostra do produto em formato de placa são300mm*150mm, a espessura é a espessura original do produto. O comprimento da amostra para produtos tubulares é de 300mm, a seção transversal é semicircular ou em forma de leque, e a espessura da parede é a espessura original da parede do produto. Ao preparar as amostras, deve-se, na medida do possível

Certifique-se de que a amostra seja representativa; não colete amostras de áreas com dobras ou danos na superfície. A pele deve ser removida de produtos de espuma plástica.
Coloque a amostra na estufa de secagem, aSecar a uma temperatura de 105±5oC até peso constante. Quando a amostra emQuando a deformação é provável nesta temperatura ou os componentes são voláteis e propensos a mudar, você podeSecar sob condições de 60±5oC ou 5-10oC abaixo da temperatura de volatilização até peso constante. Pesar a massa m1 da amostra.

（2) Meça as dimensões da amostra seca. Para produtos em forma de folha, as medições de comprimento e largura devem ser realizadas em ambas as superfícies, frontal e traseira, da amostra, com 4 medições feitas para cada uma, lidas até o milímetro mais próximo (1 mm). Para produtos macios, a espessura deve ser medida usando um micrômetro de espessura. Para produtos duros, a espessura deve ser medida usando um paquímetro, com 3 pontos medidos uniformemente ao longo do comprimento da amostra, lidos até o décimo de milímetro mais próximo (0,1 mm). Para produtos tubulares, a medição dos diâmetros interno e externo deve ser realizada em ambas as extremidades da amostra, com 4 locais medidos em cada extremidade. O comprimento deve ser medido duas vezes. As leituras devem ser precisas em 1 mm. Deve-se considerar o valor médio dos resultados de medição para cada dimensão da amostra. Calcule a espessura (ou espessura da parede) e o volume da amostra.
（3) Coloque a amostra no testador de repelência à água (para amostras tratadas para repelência à água em apenas um lado, a repelência à água de ambos os lados deve ser medida separadamente; para produtos em forma de folha, a posição do bico deve ser ajustada de acordo com a espessura da amostra para atender aos requisitos da Figura 1; para produtos tubulares, a superfície interna deve estar voltada para baixo e a posição do bico deve ser ajustada de modo que a metade superior da amostra seja pulverizada uniformemente). Ajuste a vazão de água para um valor estável de 1 L/min e pulverize continuamente por 1 hora. Em seguida, remova a amostra, absorva rapidamente as gotas de água da superfície com papel amassado e pese imediatamente a massa da amostra, m2.

Seis, Cálculo dos Resultados para o Testador de Repelência à Água para Materiais de Isolamento Térmico:
1. A repelência à água (%) é calculada de acordo com a fórmula (1);
Na fórmulaV1—Volume de água absorvido pela amostra (cm³);
V — Volume da amostra (cm³);
Massa da amostra após pulverização com m2 (g);
m1—Massa da amostra antes da pulverização (g);
P—densidade da água, Págua=1g/ cm³
2. A permeabilidade à água por unidade de área (kg/m2) é calculada de acordo com a fórmula (2):
Na fórmulaS — Área da superfície molhada da amostra (cm2);
10—Fator de Conversão
3. Os resultados do teste serão reportados com três algarismos significativos.

Observação: Devido a atualizações tecnológicas e desenvolvimento contínuos, os parâmetros técnicos e a estrutura do produto fornecidos neste manual podem ser alterados sem aviso prévio, caso tais alterações não afetem o desempenho principal do produto. Agradecemos a sua compreensão. Além disso, as instruções de operação escritas fornecidas pelo nosso pessoal de comissionamento designado são parte integrante deste manual.

   Se encontrar alguma deficiência neste equipamento durante o uso, esperamos sinceramente que entre em contato com a Cangzhou Wanchun Construction Testing Instrument Equipment Co., Ltd. pelo telefone 15933276956. Suas valiosas sugestões são a força motriz para o desenvolvimento de nossa empresa.
