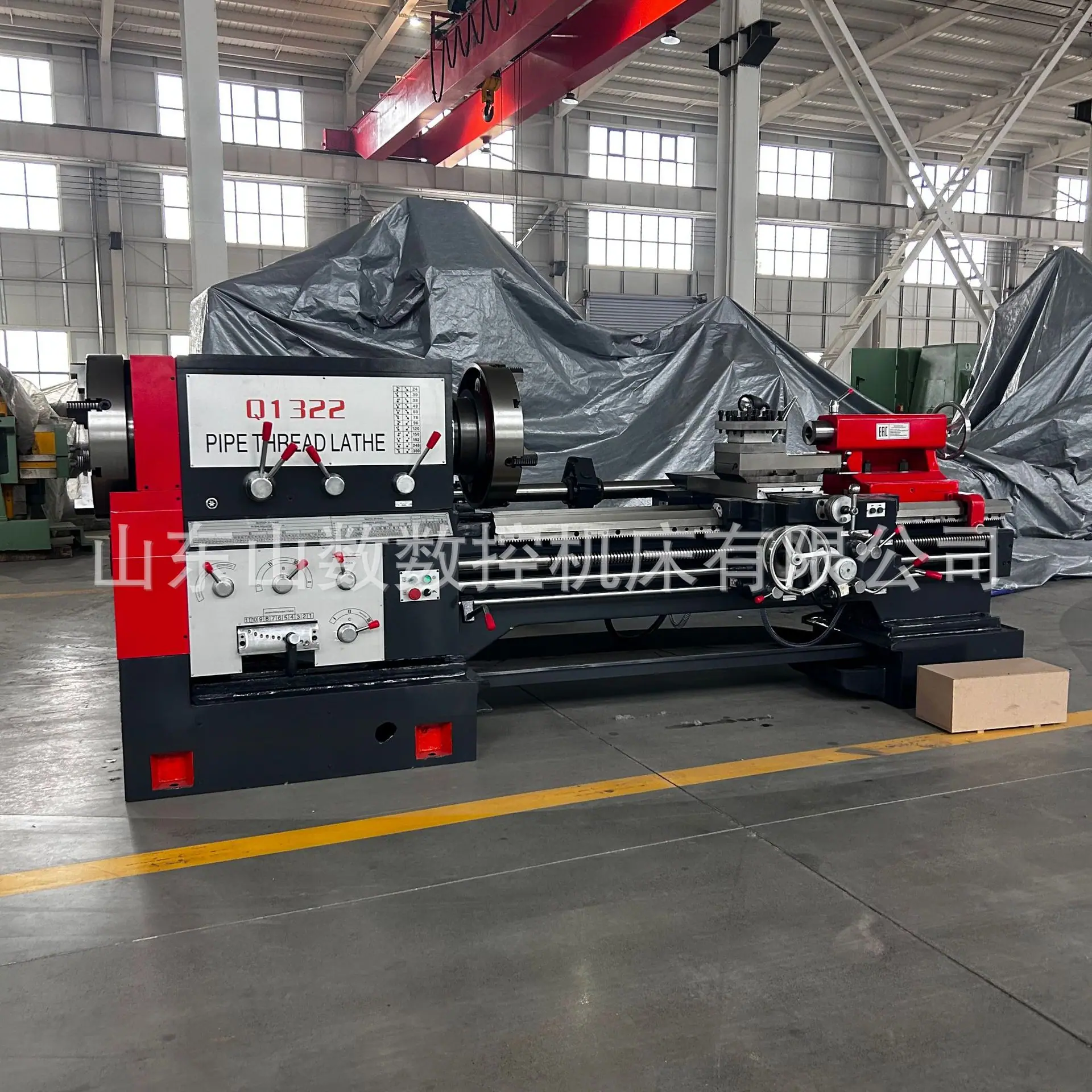

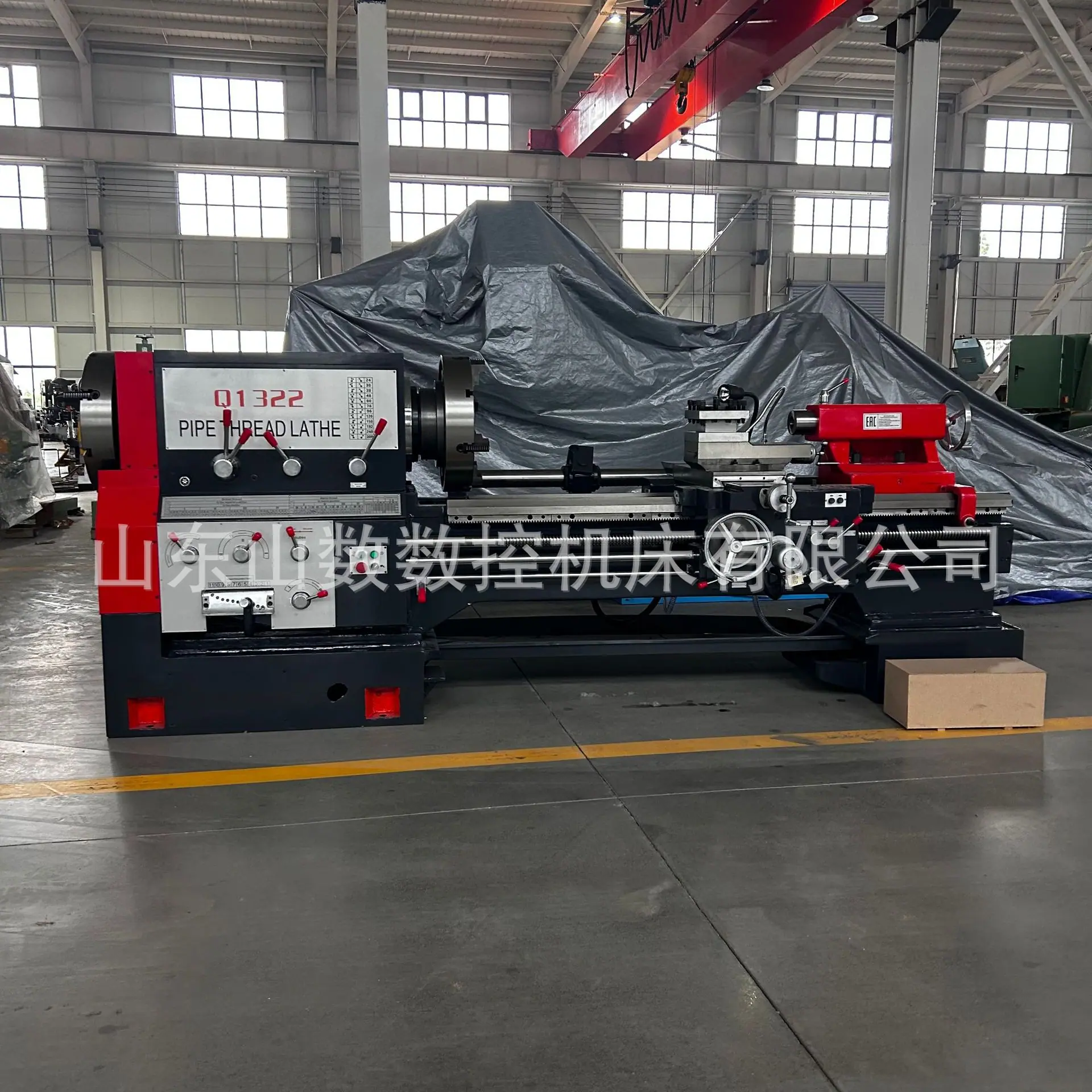

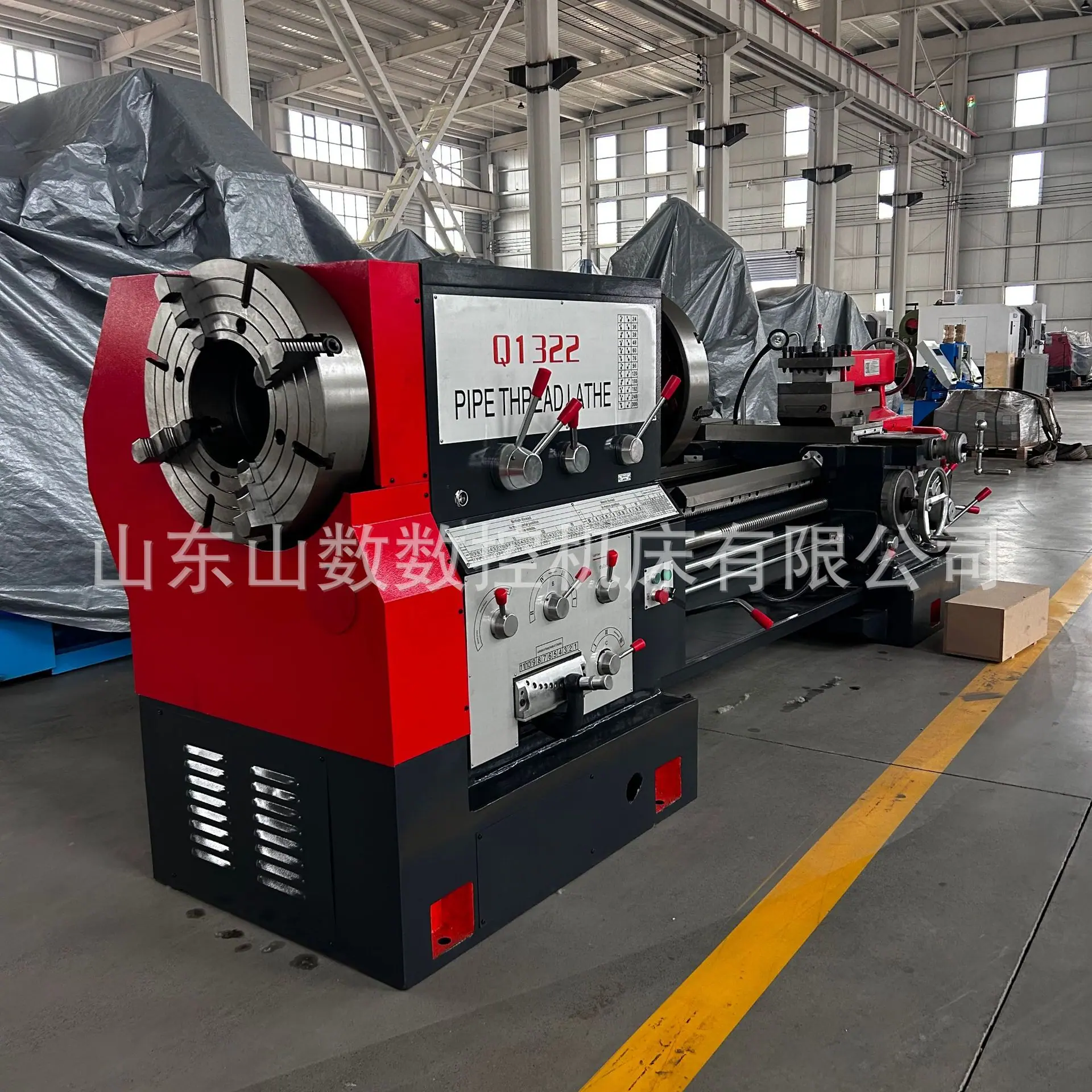

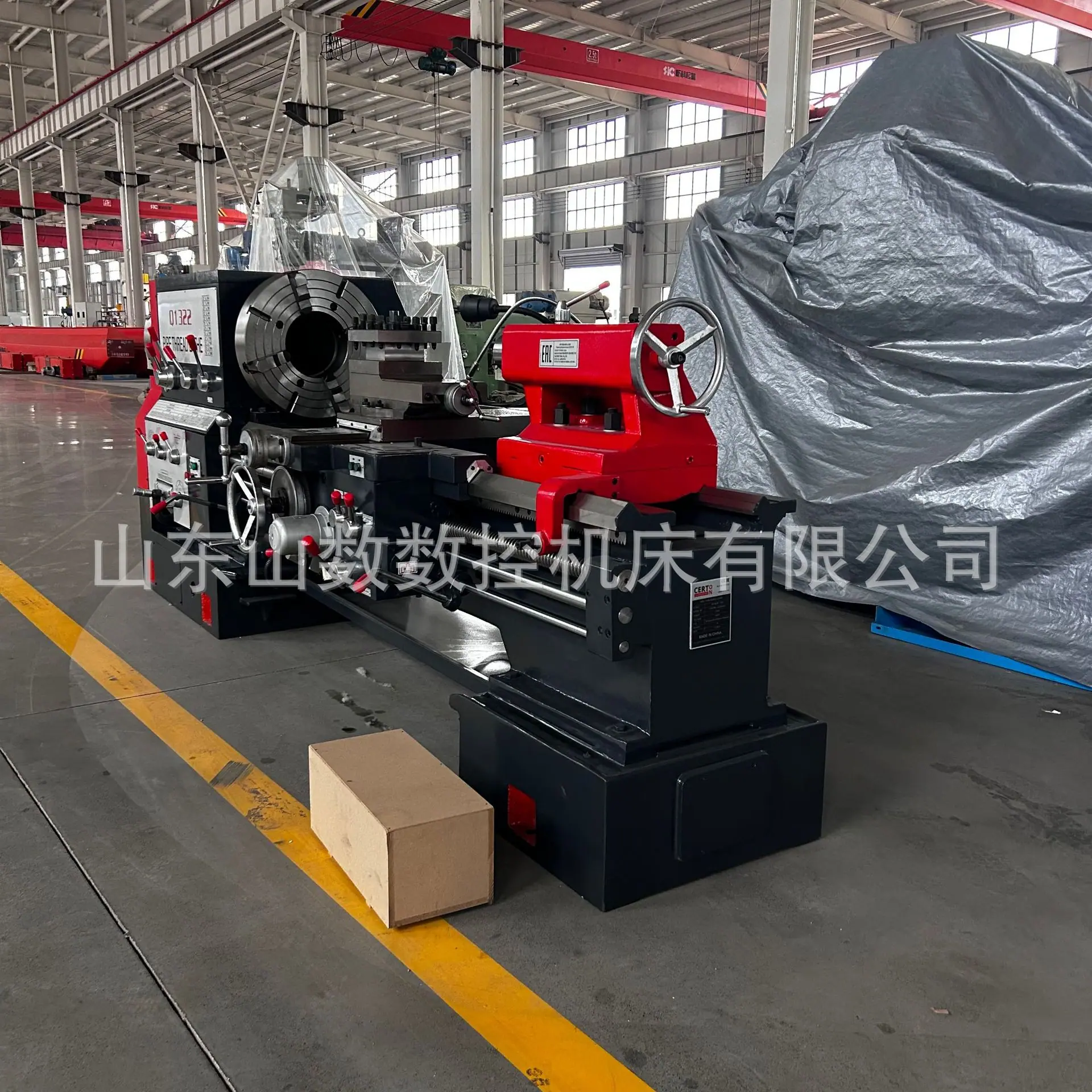

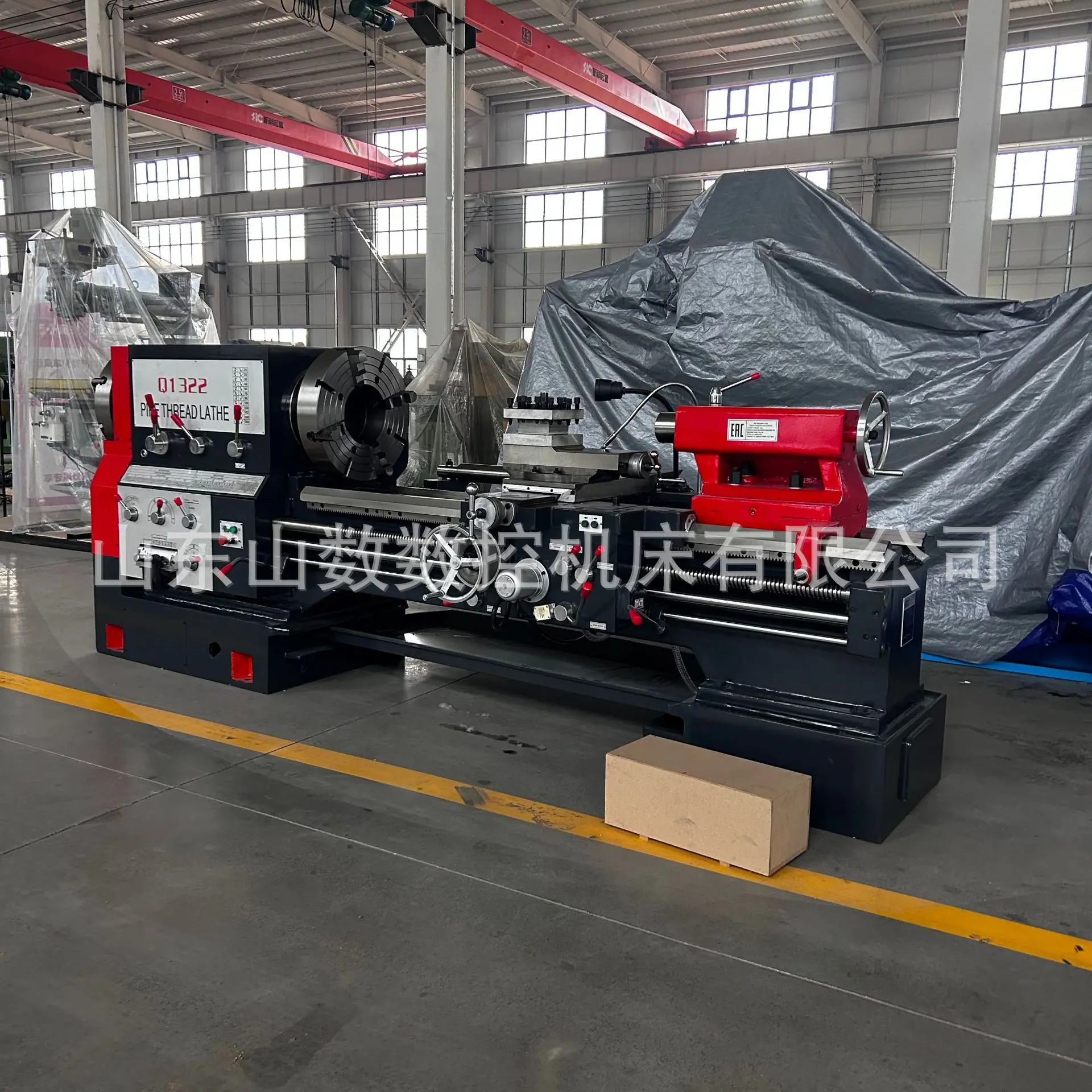

Q1322 Torno para Rosca de Tubo, Torno Horizontal Convencional de Grande Diâmetro, Torno para Rosqueamento e Usinagem de Tubos
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
1. Visão geral do produto
A Torno Q1322 (também conhecido como torno para roscas de tubo) é um torno horizontal projetado especificamente para tornear conexões de tubos de grande diâmetro. Pertence à categoria de tornos para corte de metal. Esta máquina-ferramenta é usada principalmente para processar várias roscas internas e externas de conexões de tubos. Ao mesmo tempo, possui todas as funções de um torno normal do mesmo modelo e pode ser usada para processar diâmetros externos, furos internos e faces de extremidade de peças tipo eixo e tipo disco.
II. Informações Básicas do Equipamento
Nome do Produto: Torno
Modelo: Q1322
Nome do Produto: Outras Tornos Horizontais para Corte de Metal
Tipo de Equipamento: Torno Horizontal
Modo de controle: Manual
Orientação do fuso: Horizontal
3. Principais funções
Função de Usinagem de Rosca: Capaz de usinar várias roscas internas e externas, como roscas métricas, imperiais e cônicas;
Funções Gerais de Torneamento: Podem processar diâmetros externos, furos internos e faces de extremidade de peças tipo eixo e tipo disco;
Função de Usinagem Cônica: Equipado com uma barra cônica, máximo usinávelCônico 1:4.
Quatro,O propósito principal
Processamento de roscas internas e externas de conexões de tubos;
Processamento do diâmetro externo, furo interno e face de extremidade de peças tipo eixo e tipo disco;
Amplamente utilizado em indústrias como fabricação de máquinas, petróleo, indústria química, carvão, exploração geológica, abastecimento e drenagem de água urbana, etc.;
Pode processar peças de trabalho como conexões de tubos, tubos de perfuração, revestimentos, tubos de dutos, tubos de mineração, tubos de bomba d'água, etc.
|
tecnologiaEspecificação Especificações técnicas |
parâmetro parâmetro |
|
Faixa de diâmetro de rosca de tubo de processamento Faixa de diâmetro de rosca de tubo para usinagem |
50-220 mm |
|
Diâmetro máximo de rotação da peça na base Diâmetro máximo de torneamento da peça de trabalho sobre o barramento |
630mm |
|
Velocidade de movimento rápido da sela Selim de cama velocidade de movimento rápido |
4000 mm/min |
|
Curso longitudinal máximo do selim Curso longitudinal máximo do carro da mesa |
1310 mm |
|
Diâmetro máximo de rotação da peça no porta-ferramenta Diâmetro máximo de torneamento da peça no porta-ferramentas |
350mm |
|
Curso horizontal máximo do suporte da faca inferior Curso transversal máximo do porta-ferramentas inferior |
390 mm |
|
Porta-ferramentas superiorCurso máximo Curso máximo do porta-ferramenta superior |
200 mm |
|
Ângulo máximo de rotação do porta-ferramentas intermediário Ângulo máximo de giro do porta-ferramenta médio |
60 |
|
Movimento da placa de escala do porta-ferramenta inferior Quantidade de movimento do mostrador do porta-ferramenta inferior |
0.05mm/grade 0,05 mm/estojo |
|
Movimento da placa de escala do porta-ferramentas superior A quantidade de movimento do mostrador no porta-ferramenta |
0.05mm/grade 0,05 mm/estojo |
|
Comprimento máximo da peça Comprimento máximo da peça |
1500mm |
|
Usinagem máxima de conicidade Usinagem de conicidade máxima |
1:4 |
|
Curso máximo da alavanca cônica Curso máximo da barra cônica |
500mm |
|
Eixo através do furo Furo passante do eixo principal |
220mm |
|
Velocidade do fuso Velocidade máxima do fuso |
Manual de instruções |
|
Faixa de velocidade do fuso Faixa de velocidade do fuso |
24-300r/min |
|
Velocidade máxima de rotação reversa do fuso Velocidade máxima de reversão do fuso |
Manual de instruções |
|
Faixa de velocidade reversa do fuso Faixa de velocidade de reversão do fuso |
38-384r/min |
|
Diâmetro da manga superior Diâmetro da luva da ponta |
100mm |
|
principalAfilamento da manga pontiaguda Conicidade da manga superior |
MohsNúmero 5 O Mohs 5 |
|
Curso da manga superior Tipo curso da manga |
205 mm |
|
Movimento lateral do cabeçote móvel Movimento lateral do assento traseiro |
15mm |
|
Número e faixa de taxas de avanço longitudinal Número e alcance do avanço longitudinal |
26 tipos / 0,07-1,33mm 26 tipos /0,07-1,33mm |
|
Número e alcance do avanço transversal Número e alcance da alimentação lateral |
22 tipos/0,02-0,45mm 22 tipos /0,02-0,45mm |
|
Número e intervalo de tipos de threads métricos Processamento tipo e faixa de rosca métrica |
24 tipos/1-14mm 24 tipos /1-14mm |
|
Número e faixa de processamento rosca imperial Número e faixa de roscas em polegadas processadas |
40 tipos/2-28/polegada 40 tipos /2-28/ polegada |
|
Passo do parafuso Passo do fuso guia |
1/2 polegada 1/2" |
|
Motor principal Motor principal |
Y160M-6 7.5KW 970r/min |
|
Motor rápido Motor de alta velocidade |
ACH-90 0.3KW 1450r/min |
|
Motor rápido Motor de alta velocidade |
JCB-22 0.09KW 2800r/min |
|
DimensõesDimensão global |
3700/1200/1400mm |
|
Peso aprox.peso |
4T |
