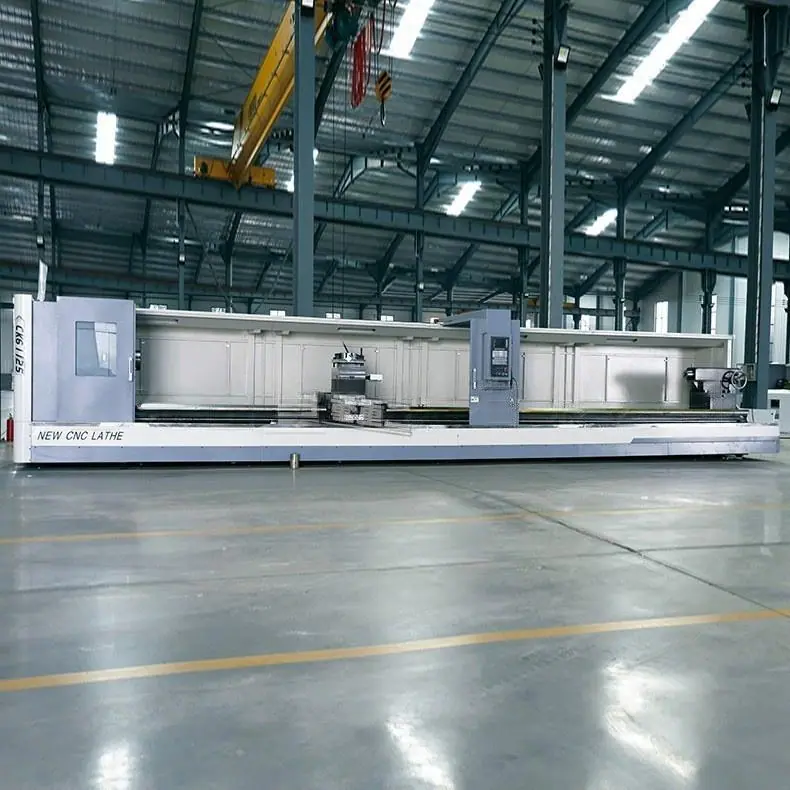

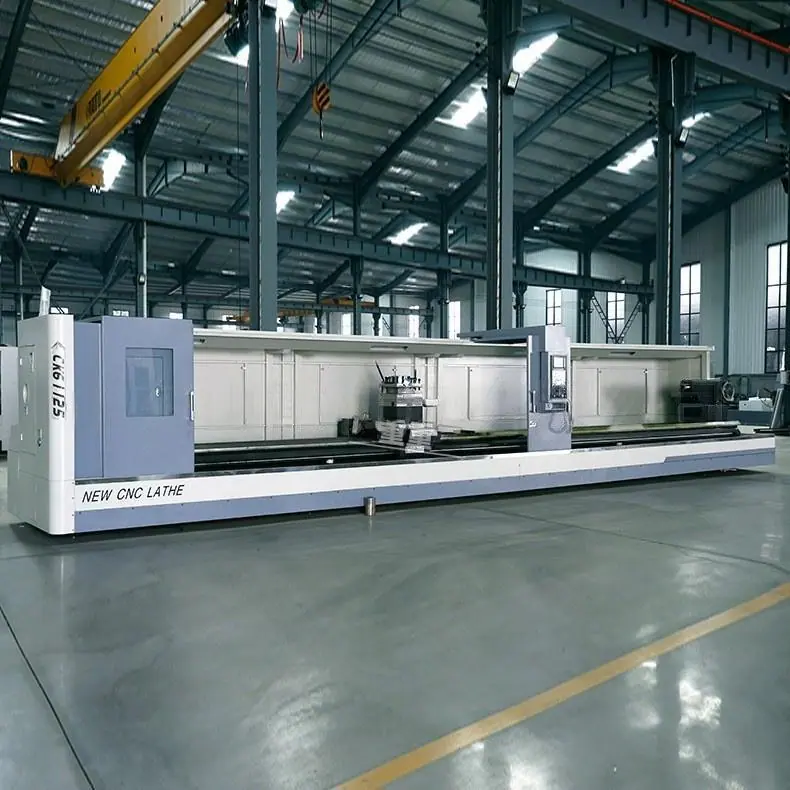

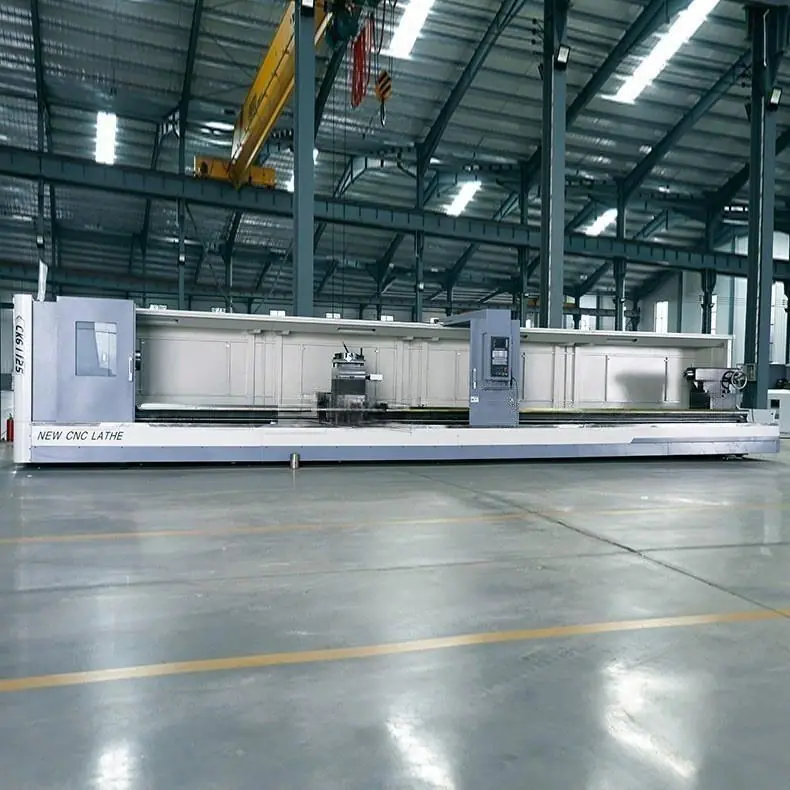

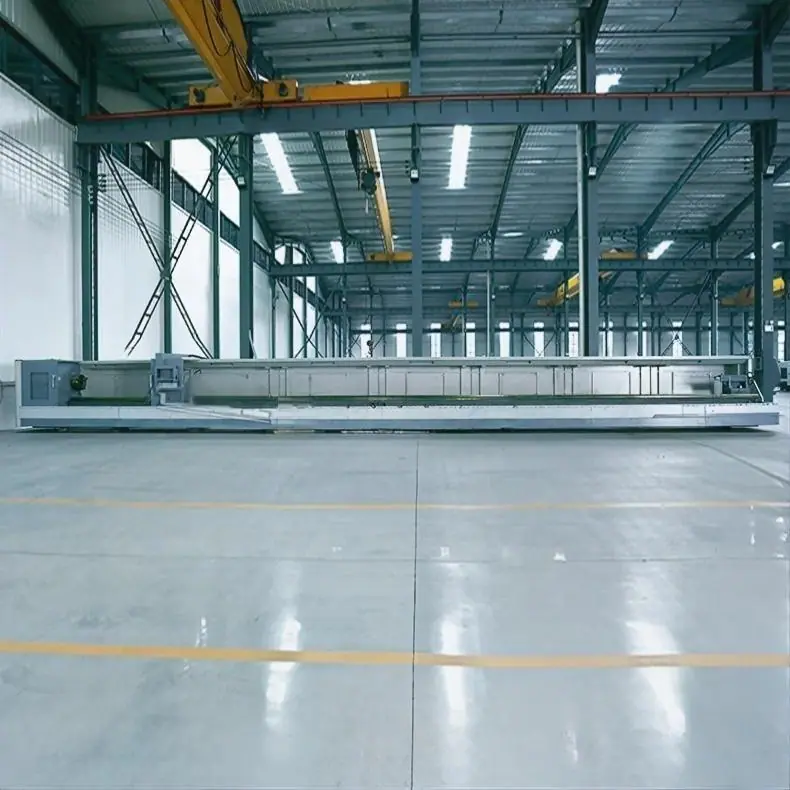

Fabricante Original Máquinas de Mineração Torno de Grande Diâmetro de Alta Resistência Torno CNC de Alta Precisão Ck61140X9000
Quantidade
|
Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
CK61140 |
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
1400 |
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
1000 |
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
1500/3000/4000/5000/6000 |
|
Largura da grade da cama |
Largura da guia |
milímetros |
755 |
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
T |
6/10 |
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
130 |
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
MétricaΦ140/MT6 |
|
Modelo de nariz de fuso |
Tipo de ponta do fuso |
- |
A2-15 |
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
Frequência variável de 4 velocidades VF. 4 passos |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
4-300 |
|
Especificações do mandril |
Mandril |
milímetros |
Φ1000 manual quatro garras Manual de 4 garras Φ1000 |
|
Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
4 Posição Elétrica4 Posição Elétrica4 |
|
Tamanho da ferramenta |
Tamanho da ferramenta |
milímetros |
40x40 |
|
Curso no eixo X |
Curso do eixo X |
milímetros |
720 |
|
Curso no eixo Z |
Curso do eixo Z |
milímetros |
1350/2850/3850/4850/5850 |
|
Velocidade de alimentação rápida do eixo X |
Avanço rápido do eixo X |
mm/min |
4000 |
|
Velocidade de alimentação rápida do eixo Z |
Avanço rápido do eixo Z |
mm/min |
6.000 |
|

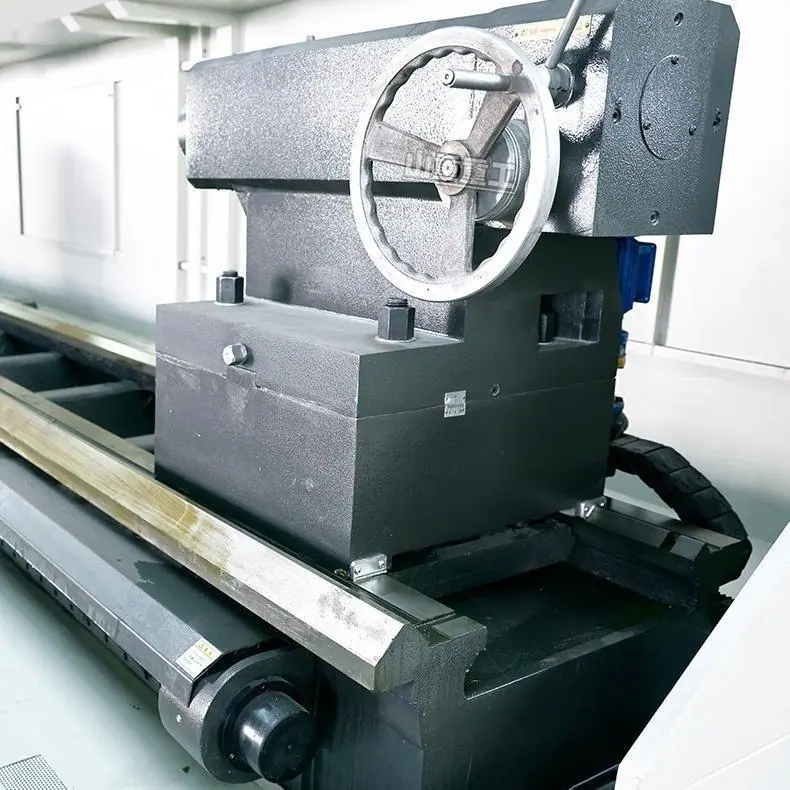

Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
Φ160 |
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT6 |
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
300 |
|
Motor de fuso |
Motor do fuso principal |
kW |
22 |
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kW |
0,125 |
|
Peso da máquina Peso da máquina |
Peso para 1500 |
kg |
12.000 |
|
Peso para 3000 |
kg |
13.500 |
|
|
Peso para 4000 |
kg |
14.500 |
|
|
Peso para 5000 |
kg |
15.500 |
|
|
Peso para 6000 |
kg |
16.500 |
|
|
Dimensões Dimensão global |
Dimensão para 1500 |
milímetros |
5000x2350x2450 |
|
Dimensão para 3000 |
milímetros |
6500x2350x2450 |
|
|
Dimensão para4000 |
milímetros |
7500x2350x2450 |
|
|
Dimensão para 5000 |
milímetros |
8500x2350x2450 |
|
|
Dimensão para 6000 |
milímetros |
9500x2350x2450
|
