150 Redutor Raspador SGB320/22 Modelo Raspador Grande 40T Tampa de Conexão do Raspador Cilindro
110 dias
Mín. R$ 58.560 (80 un.)
Fornecedor 4.5
Variantes
Cash on delivery
Deposit
Produtos similares a um preço mais baixo
Especificações do produto
Marca
Mingke
Especificações
Deposit, Cash on delivery
Marca
Mingke
Especificações
Deposit, Cash on delivery
Marca
Mingke
Especificações
Deposit, Cash on delivery
Detalhes do produto
O texto nas imagens pode ser traduzido
Entre em contato com o serviço de atendimento ao cliente antes de fazer o pedido. Reservamo-nos o direito de não enviar se você fizer um pedido sem permissão.
A qualidade resiste ao escrutínio, o serviço resiste à inspeção. Coleção completa de peças para máquinas de mineração de carvão, vamos lá!
Rolamentos são componentes importantes de redutores, incluindoMontagem do Primeiro Eixo, Montagem do Segundo Eixo, Montagem do Terceiro Eixo, Montagem do Quarto Eixo，a transmissão entre as marchas reduz a carga em cada rolamento.
Redutor SGB320/22 para Transportador Raspador Modelo Grande 40t O Carcaça de Conexão do Transportador Raspador inclui uma parte de tampa superior e uma parte de corpo inferior que podem ser montadas juntas para formar uma estrutura integral. A parte de tampa superior inclui um assento de rolamento semicircular cujo raio de curvatura é igual ao raio do rolamento. Uma aba, estendendo-se entre o assento de rolamento superior e a flange de montagem e possuindo um canal de montagem. A parte de corpo inferior é montada de forma destacável na parte de tampa superior, formando assim uma abertura circular para fixar o rolamento. A parte de corpo inferior possui um assento de rolamento semicircular cujo raio de curvatura é o mesmo que o raio de curvatura do assento de rolamento superior. Um trilho de montagem é formado na parede lateral da parte de corpo inferior para cooperar com o canal de montagem da parte de tampa superior.
Preço da bucha de rolamento da máquina raspadora Uma bucha de rolamento, compreendendo uma parte de tampa superior e uma parte de corpo inferior que podem ser montadas juntas para formar uma estrutura integral. A parte de tampa superior inclui um assento de rolamento semicircular cujo raio de curvatura é igual ao raio do rolamento. Um ombro, estendendo-se entre o assento de rolamento superior e a flange de montagem e possuindo um canal de montagem. A parte de corpo inferior é montada de forma destacável na parte de tampa superior, formando assim uma abertura circular para fixar o rolamento.

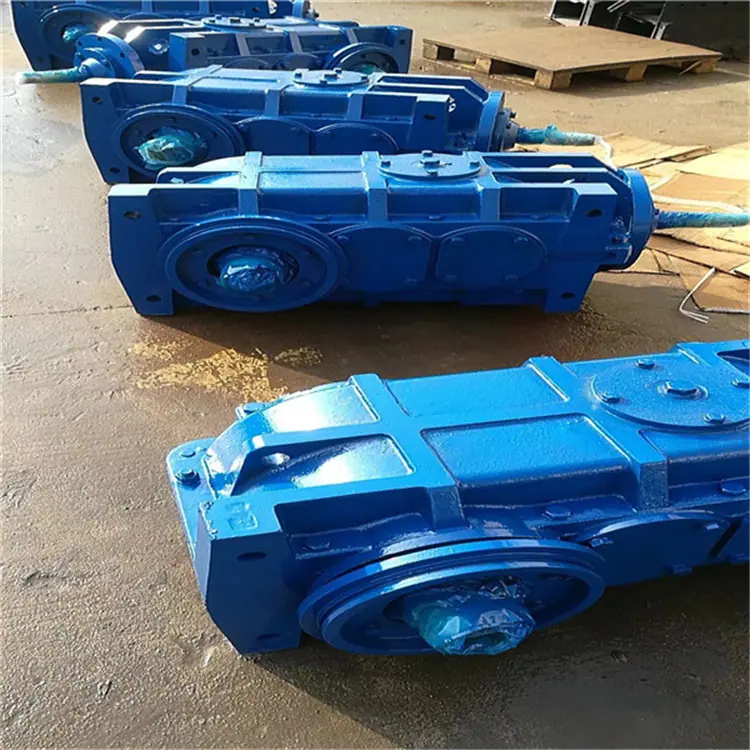

Em transportadores raspadores, os rolamentos da caixa de engrenagens são componentes importantes da caixa de engrenagens, incluindo o conjunto do primeiro eixo, o conjunto do segundo eixo, o conjunto do terceiro eixo e o conjunto do quarto eixo. Os vários rolamentos reduzem a velocidade por meio da transmissão por engrenagens. O redutor tipo JS-30 é uma redução de três estágios com transmissão por engrenagens evolventes. A relação de transmissão total é 22,24. O primeiro estágio é uma engrenagem cônica, o segundo estágio é uma engrenagem helicoidal e o terceiro estágio é uma engrenagem reta.
Níveis técnicos totais de engrenagens em todos os níveis de rolamentos redutores:
Número de Dentes Módulo Ângulo de Hélice Relação de Engrenagens 40 Relações de Engrenagens Individuais Relação de Engrenagens Total
14,33 ms=6 35° 2,357 22,24
Segunda ordem 15,52 mu = 5 10° 3,466
Nível 3 18,49m=6 2,722
Uso do rolamento redutor:
Os rolamentos do redutor foram significativamente melhorados estruturalmente em comparação com redutores de engrenagens cônicas e cilíndricas de mineração em geral. O eixo principal utiliza um conjunto de rolamentos de rolos esféricos autoalinhantes de duas carreiras e dois conjuntos de rolamentos de esferas radiais de carreira única. A força axial gerada durante a rotação das engrenagens cônicas helicoidais é suportada pelos dois conjuntos de rolamentos de esferas radiais de carreira única. Os rolamentos de rolos esféricos autoalinhantes de duas carreiras são lubrificados por lubrificação por salpico. Os dois conjuntos de rolamentos de esferas radiais de carreira única com escora são lubrificados com graxa lubrificante à base de sódio nº 2. A posição axial e o jogo axial da engrenagem cônica helicoidal do eixo são garantidos ajustando as arruelas em ambas as extremidades dos rolamentos de esferas radiais com escora de carreira única. O jogo axial dos rolamentos do redutor é garantido ajustando as arruelas em ambos os lados do rolamento da extremidade fixa. O outro rolamento está em um estado livre na direção axial. A experiência demonstrou que, em comparação com a estrutura antiga, esta estrutura melhora as condições de lubrificação de ambos os rolamentos, aumenta a precisão de contato das engrenagens cônicas helicoidais e estende a vida útil das engrenagens cônicas. A carcaça dos rolamentos do redutor é simétrica em cima e embaixo para se adaptar às diferentes necessidades de faces de trabalho esquerda e direita no subsolo. Ao alternar entre as faces de trabalho esquerda e direita, a tampa superior precisa ser equipada com um plugue de ar e a tampa inferior precisa ser equipada com um plugue de óleo. O redutor é lubrificado com óleo de engrenagem de pressão nº 150 ou óleo de engrenagem hipóide nº 22 para as engrenagens. A quantidade de óleo injetado é suficiente para imergir a largura do dente da engrenagem cônica maior.
Devido a diferentes lotes de produção de produtos e modelos específicos, as imagens acima são apenas para referência. Entre em contato com a equipe de vendas para verificação específica dos detalhes.
