Sonda de Perfuração com Ancoragem de Tubulação, Suporte Multi-Ângulo, Sonda de Perfuração de Tubulação para Mineração, Sonda de Perfuração com Ancoragem de Tubulação

A sonda de perfuração para instalação de tubulações de mineração é projetada especificamente para o ambiente de galerias subterrâneas de minas de carvão e é um equipamento de engenharia especializado para auxiliar na conclusão das operações de instalação de tubulações. Serve principalmente para os trabalhos de assentamento e instalação de dutos subterrâneos, como dutos de drenagem de gás, dutos de ventilação e dutos de drenagem. Pode substituir as etapas tradicionais de manuseio manual e acoplamento, melhorando o nível de mecanização das operações de instalação de tubulações subterrâneas.

As sondas de perfuração convencionais atuais para instalação de dutos de mineração são divididas principalmente em duas categorias com base em sua fonte de energia e características estruturais:

Alimentado pela fonte de gás existente no poço, não é necessária fonte de alimentação externa. O produto representativo é o veículo auxiliar de instalação de dutos pneumáticos de mina tipo CGQZ2.1/4.2, adequado para instalar dutos de tamanhos convencionais com diâmetros de φ100-φ460. Alguns modelos podem suportar a instalação de dutos com um diâmetro máximo de φ850 mm, e a capacidade máxima de elevação pode chegar a 2100 kg, tornando-o mais adequado para cenários de operação no poço com altas concentrações de gás e requisitos rigorosos de segurança elétrica.

Alimentado pela energia fornecida pela mina, o sistema hidráulico opera com uma saída de potência mais estável, adequada para projetos de instalação de dutos de grande diâmetro e longa distância. Produtos com funções de perfuração integradas podem realizar simultaneamente as operações de pré-tratamento da vala antes da instalação do duto, adaptando-se a necessidades de construção mais complexas.

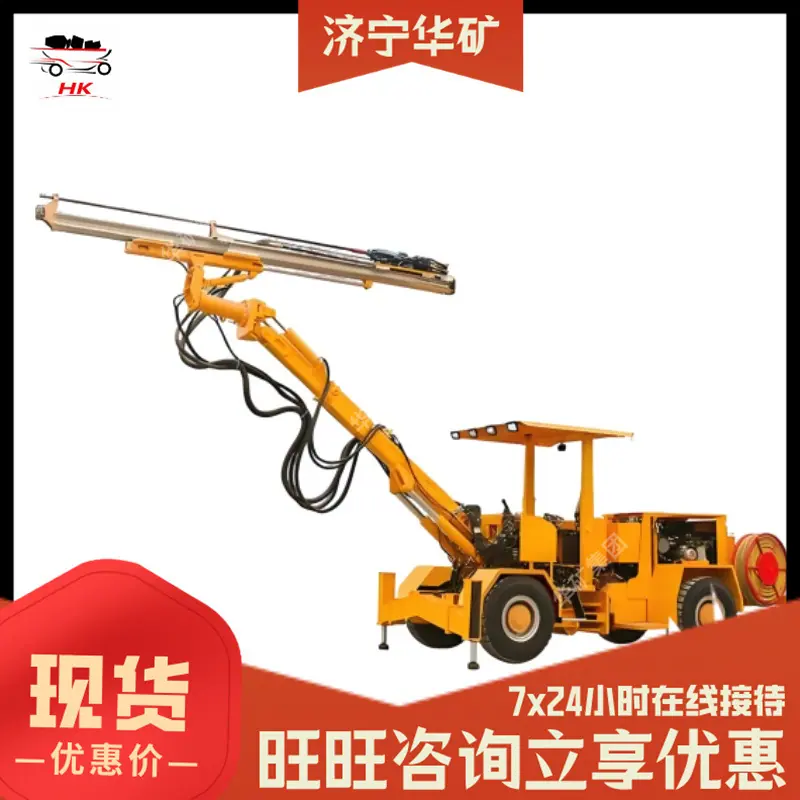

Além disso, de acordo com a estrutura de locomoção, eles podem ser divididos em tipos de esteira e de roda. Atualmente, o tipo de esteira é o tipo predominante para aplicações subterrâneas, pois é mais adaptável às condições complexas de estradas irregulares e lamacentas.

O produto tipo pneumático é alimentado por uma fonte de gás e não gera faíscas elétricas, atendendo aos requisitos de segurança à prova de explosão para minas de carvão subterrâneas; o mecanismo de locomoção por esteiras tem baixa pressão sobre o solo, pode se deslocar suavemente em superfícies de galerias íngremes e escorregadias e tem boa capacidade de transposição. O equipamento geral é compacto, flexível para se mover e virar em espaços de trabalho de galeria pequenos e médios, e conveniente de operar.

O produto é dividido em cinco componentes principais: a montagem do chassi, o mecanismo de instalação da tubulação, a montagem do painel de controle, a montagem do tanque de combustível e a plataforma de trabalho. A estrutura é clara e razoável:

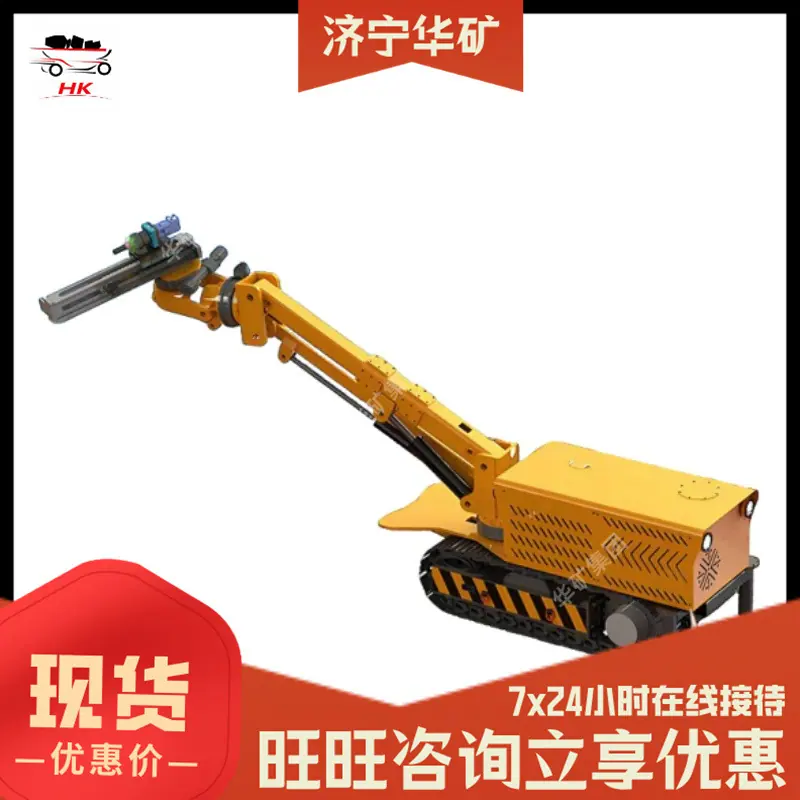

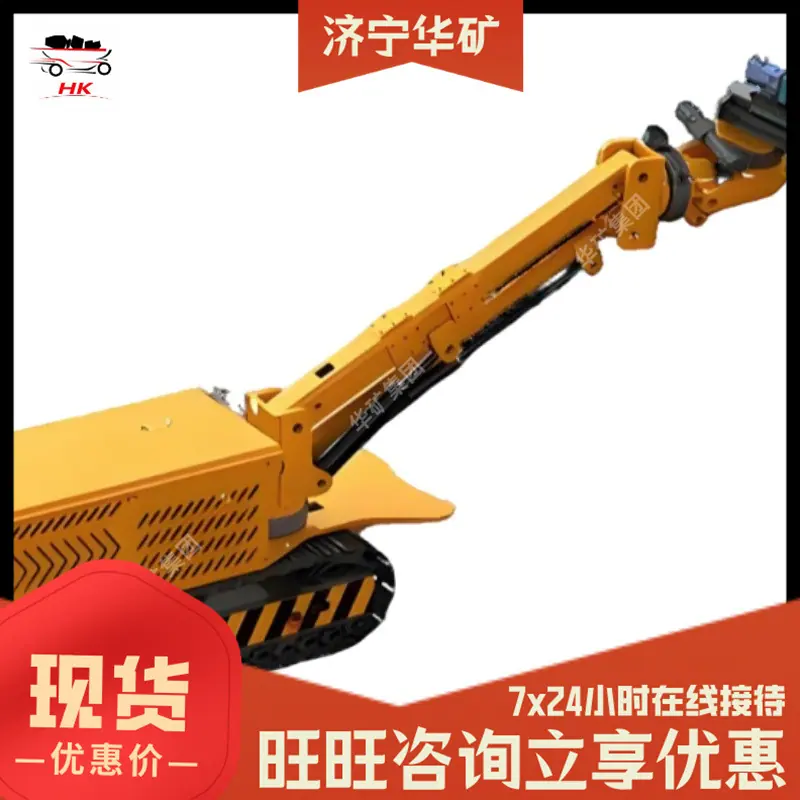

O chassi utiliza um mecanismo de locomoção por esteiras acionado por motores hidráulicos, e estabilizadores hidráulicos são configurados em ambas as extremidades da carroceria do veículo para suporte. Durante a operação, a estabilidade da carroceria do veículo pode ser efetivamente garantida, e a estrutura da máquina pode permanecer estável mesmo ao operar em terreno macio.

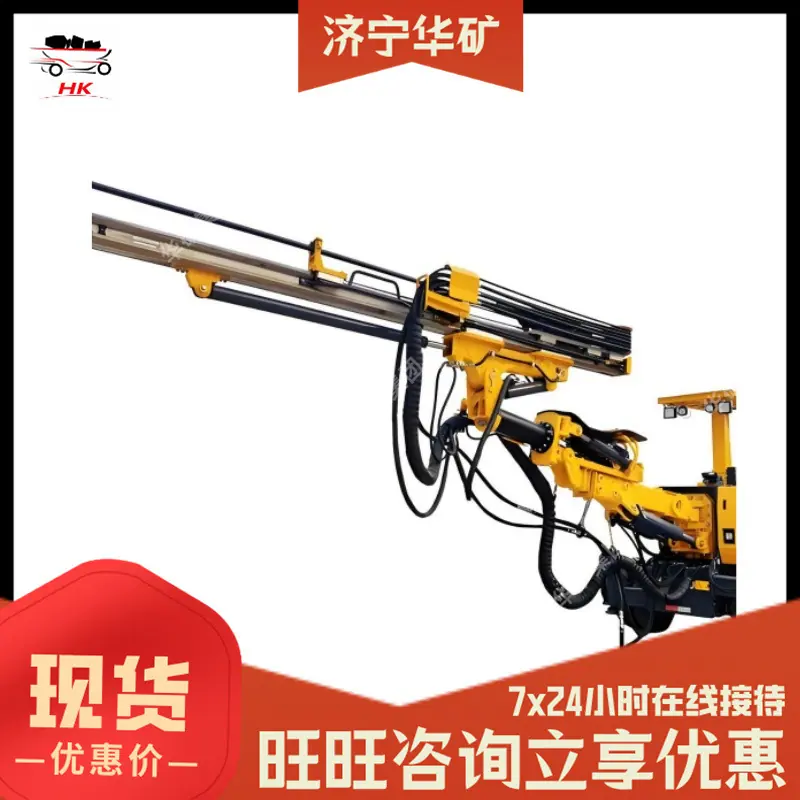

O garra do mecanismo de instalação de tubos pode deslizar para frente e para trás ao longo de um trilho de deslizamento e suporta ajuste de ângulo nas direções horizontal e vertical, facilitando o alinhamento e a conexão precisos das tubulações.

O console integra vários componentes de controle hidráulico, responde sensivelmente às ações de operação e permite que os operadores compreendam facilmente o status do equipamento;

O tanque de combustível é equipado com múltiplos dispositivos de proteção, como um elemento de sucção e filtragem de óleo, um filtro de ar, um filtro de retorno de óleo e um medidor de nível de óleo, que podem garantir a operação estável do sistema hidráulico e prolongar a vida útil do equipamento.

O equipamento possui um mecanismo de agarre embutido que pode completar o manuseio e o posicionamento de tubulações, reduzindo a necessidade de manuseio manual de tubulações pesadas, diminuindo o esforço físico dos operadores e, simultaneamente, reduzindo a entrada de trabalho manual nas operações de fundo de poço, diminuindo assim a pressão sobre o gerenciamento e controle da segurança no local.

1. 1.

Forte adaptabilidade de segurança：O tipo pneumático não requer uma fonte de alimentação externa, evitando o risco de segurança de faíscas elétricas no nível da fonte de alimentação. É mais adequado para cenários de operação em minas com gás e cumpre os requisitos das especificações operacionais de segurança de minas de carvão.

1. 2.
2. 3.

Melhorar a eficiência do trabalho：Comparado com a instalação manual tradicional, o içamento e posicionamento mecanizados possuem maior precisão de acoplamento e velocidade de operação mais rápida, o que pode encurtar efetivamente o ciclo de engenharia de instalação de dutos.

1. 4.
2. 5.

Ampla adaptabilidade de processo：Pode ser adaptado a tubulações comuns de poços de diferentes diâmetros e materiais, como tubos de aço, tubos de PVC, etc., para atender às necessidades de instalação de tubulações de múltiplos cenários, como drenagem de gás, ventilação e drenagem.

1. 6.
2. 7.

Manutenção fácil e sem preocupações：O projeto estrutural geral é maduro, os componentes principais são dispostos modularmente, a inspeção e a manutenção diárias são convenientes e o custo de substituição dos acessórios é controlável.
